Як вибрати АВР

1. Що таке АВР

АВР — автоматичне введення резерву — це комплектне низьковольтне перемикальне обладнання, призначене для контролю джерел електроживлення та автоматичного підключення навантаження до доступного робочого джерела.

У практичному виконанні АВР є не просто “коробкою з автоматикою”, а частиною системи розподілу електроенергії. Він містить силовий перемикальний апарат, систему керування, блокування, індикацію, ланцюги контролю та додаткові захисні пристрої.

Головна задача АВР — забезпечити безпечне перемикання навантаження між джерелами живлення без зустрічного вмикання джерел між собою і без подачі напруги від неготового або неякісного джерела.

2. Нормативна база та терміни

Для коректного вибору АВР важливо розрізняти побутове поняття “шафа АВР” і нормативне поняття перемикального комутаційного обладнання. У стандартах IEC / EN 60947-6-1 використовується термін “перемикальне комутаційне обладнання”.

Для сучасних проєктів доцільно орієнтуватися на такі стандарти та вимоги:

• ДСТУ EN 60947-6-1:2018 — низьковольтна комутаційна апаратура, багатофункціональне обладнання, перемикальне комутаційне обладнання;
• IEC / EN 60947-6-1 — базова міжнародна та європейська нормативна логіка для такого обладнання;
• UL 1008 — стандарт для transfer switch equipment, який часто застосовується для промислових і критичних об’єктів;
• вимоги проєкту, технічного завдання, категорії надійності електроживлення та особливості навантаження.

3. Класифікація перемикального обладнання

За способом керування перемикальне обладнання може бути ручним, дистанційним або автоматичним. Для АВР у звичайному інженерному розумінні ключовим є автоматичне перемикальне комутаційне обладнання, яке самостійно контролює джерела та виконує перемикання за заданою логікою.

4. Класи PC, CB та CC

У стандартах перемикальне комутаційне обладнання також класифікується за здатністю вмикати, витримувати або вимикати струми короткого замикання. Цей параметр критично важливий для безпеки і правильного узгодження із захистами.

5. Категорії застосування

Категорія застосування визначає, з яким типом навантаження може працювати перемикальний апарат. Для АВР на промислових і критичних об’єктах особливо важлива категорія AC-33B, оскільки вона охоплює змішані навантаження, зокрема двигуни.

Ресурс контактора — це ще не ресурс АВР

У багатьох описах АВР можна зустріти посилання на великий ресурс контакторів у тисячах циклів. Але такий параметр сам по собі не визначає надійність автоматичного вводу резерву.

Для АВР важлива не лише кількість перемикань, а умови, у яких вони виконуються: характер навантаження, пускові струми, провали напруги, стійкість до короткого замикання, механічне блокування, контроль положення силових контактів і захист від зустрічної напруги між джерелами.

Контактор може мати значний паспортний ресурс, але це не означає, що весь АВР автоматично відповідає вимогам до обладнання перемикання джерел живлення. Професійний АВР потрібно оцінювати як готовий комутаційний виріб за IEC / EN 60947-6-1, з урахуванням категорії застосування, зокрема AC-33B.

Тому правильне питання при виборі АВР звучить не так: «скільки циклів має контактор?», а так: «чи відповідає весь АВР категорії AC-33B, при якому номінальному струмі це підтверджено і яка стійкість виробу до аварійних режимів?»

Час перемикання АВР

Швидке перемикання може бути важливою перевагою, особливо для обладнання, яке не любить тривалих провалів живлення: електродвигунів, UPS, серверів, автоматики, блоків живлення та технологічних систем.

Але час перемикання потрібно розглядати разом із конструкцією АВР і алгоритмом його роботи. Якісний АВР не просто швидко перемикає навантаження, а робить це контрольовано та безпечно для конкретної системи електроживлення.

Для одних об’єктів важливим є максимально короткий провал живлення. Для інших — правильна витримка часу, запуск генератора, стабілізація напруги та частоти або узгоджена робота з ДБЖ. Тому оптимальний час перемикання визначається не рекламною цифрою, а призначенням об’єкта та характером навантаження.

Важливо: швидкість перемикання АВР має значення, але вона повинна поєднуватися з правильною логікою роботи та відповідною конструкцією комутаційного вузла. Тому при виборі АВР варто оцінювати не лише час спрацьовування, а й те, чи підходить рішення для конкретного навантаження та джерел живлення.

Саме тому АВР підбирають не лише за номінальним струмом і швидкістю перемикання, а за всією системою: джерелами живлення, типом навантаження, режимом роботи та вимогами до безперервності електропостачання.

6. Основні конструкції АВР

На практиці АВР можуть будуватися на різних типах комутаційних апаратів. Вибір конструкції впливає на швидкість перемикання, ресурс, здатність витримувати аварійні режими, можливість ручного керування та рівень безпеки.

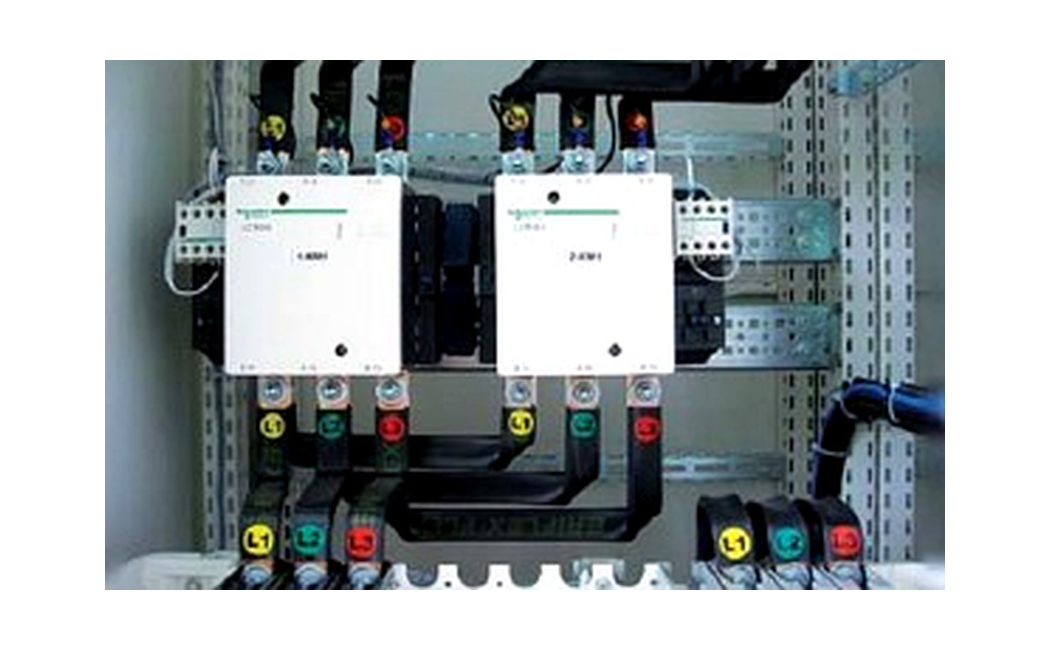

6.1. АВР на контакторах

АВР на контакторах є поширеним бюджетним рішенням. Зазвичай застосовуються два контактори: один підключає навантаження до основного вводу, другий — до резервного. Для безпеки обов’язково потрібні механічне та електричне блокування.

Перевага такого рішення — невисока вартість і простота реалізації. Однак контакторна схема має суттєві обмеження: підвищений знос контактів при частих перемиканнях, ризик залипання контактів, нагрів котушок і залежність від якості блокувань.

Окремий контактор може спрацьовувати швидко, але в АВР це не можна автоматично вважати перевагою. Важливо оцінювати не лише швидкість апарата, а й те, як уся система виконує перемикання між джерелами та чи підходить вона для конкретного навантаження.

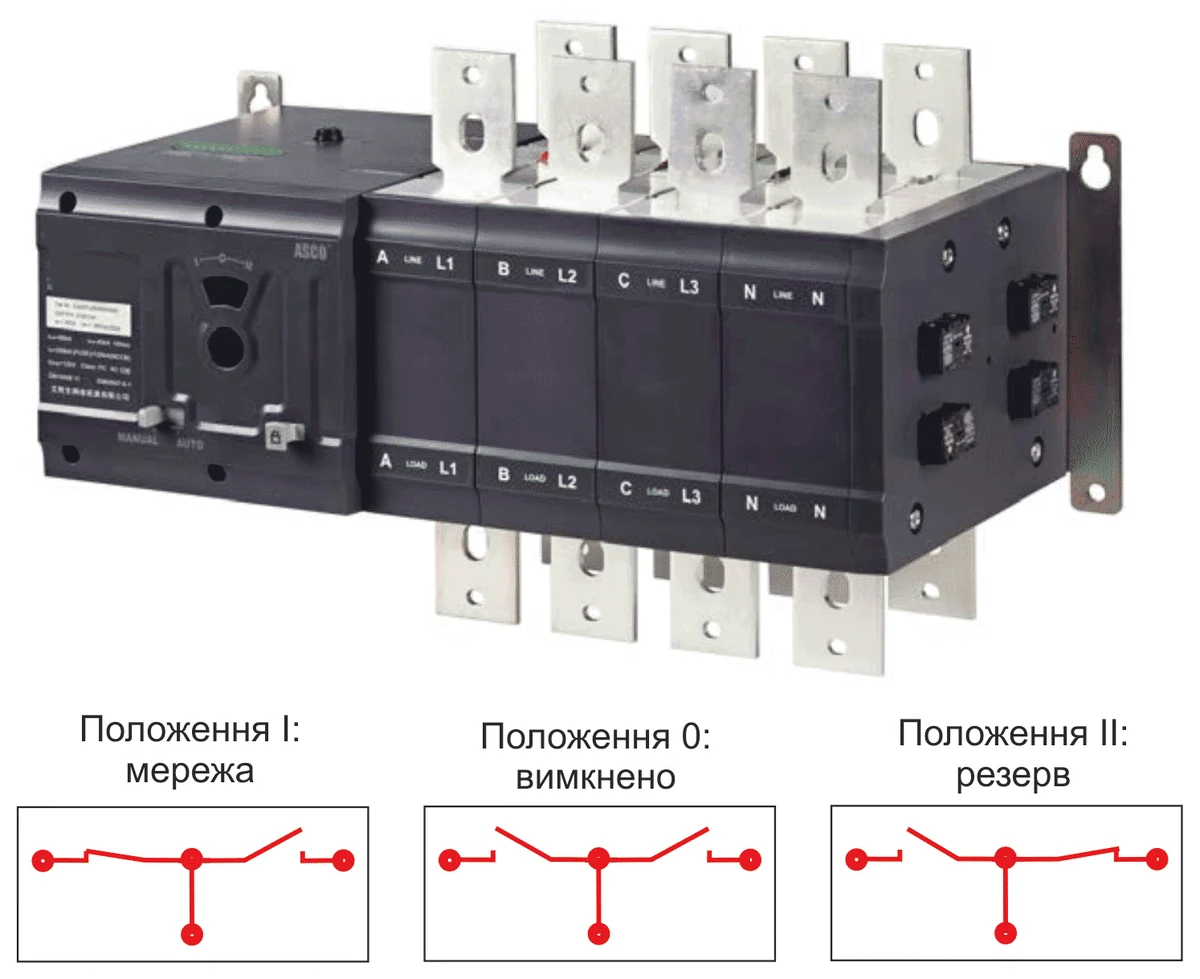

6.2. АВР на перемикачі з мотор-приводом

У таких системах використовується перекидний перемикач навантаження з електромоторним приводом. Його конструкція зазвичай забезпечує фізичне перемикання навантаження між двома джерелами, а також може мати нейтральне положення “0”.

Переваги — зрозуміла механіка, можливість ручного керування та наявність нейтрального положення для сервісу або аварійного відключення навантаження. Недоліки — відносно повільне перемикання, залежність від мотор-приводу та механічного ресурсу редуктора.

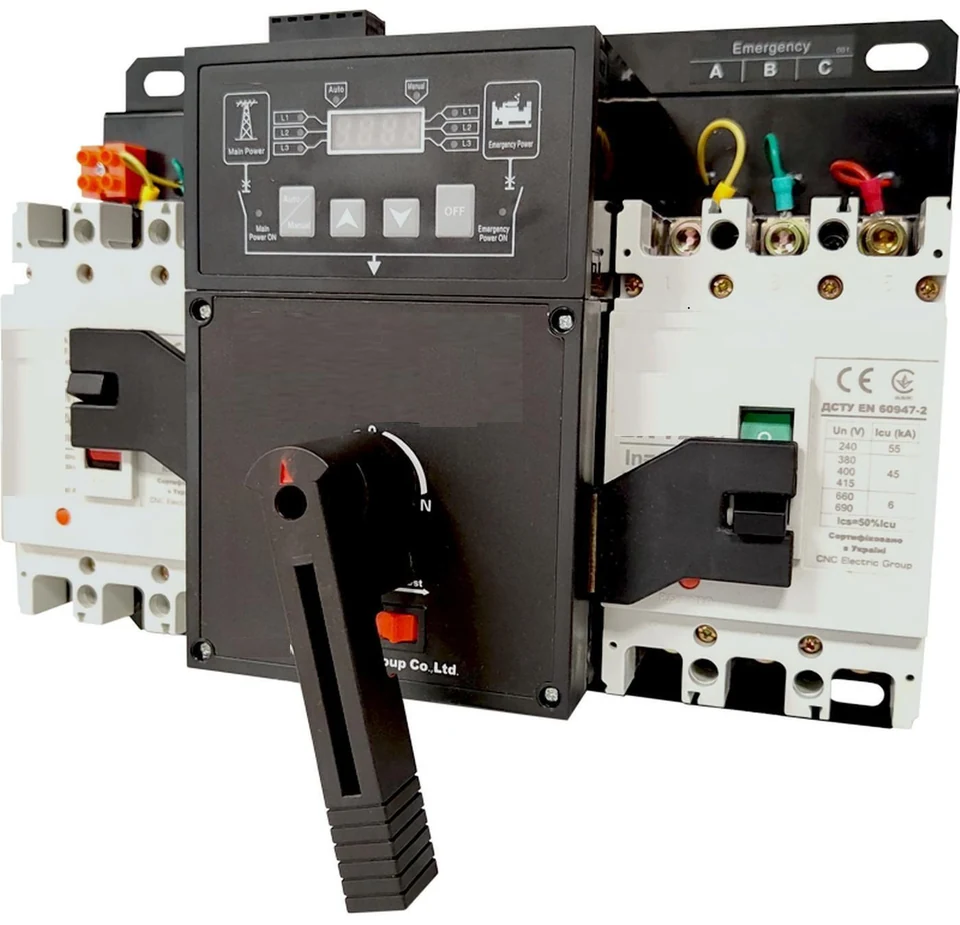

6.3. АВР на автоматичних вимикачах із мотор-приводом

У цьому варіанті комутацію виконують автоматичні вимикачі з моторними приводами. Таке рішення дає не лише перемикання, а й захист кожного вводу від перевантаження та короткого замикання, якщо це передбачено конструкцією та налаштуваннями апаратів.

Сильна сторона — наявність захисних функцій. Слабкі місця — складніша механіка, потреба в точному налаштуванні мотор-приводів і блокувань, відносно велика тривалість перемикання та ризики при реалізації блокування через троси або допоміжні схеми.

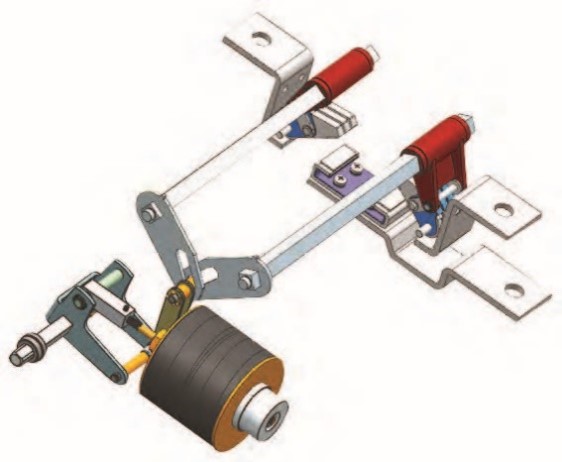

6.4. АВР на перекидному механізмі із соленоїдним приводом

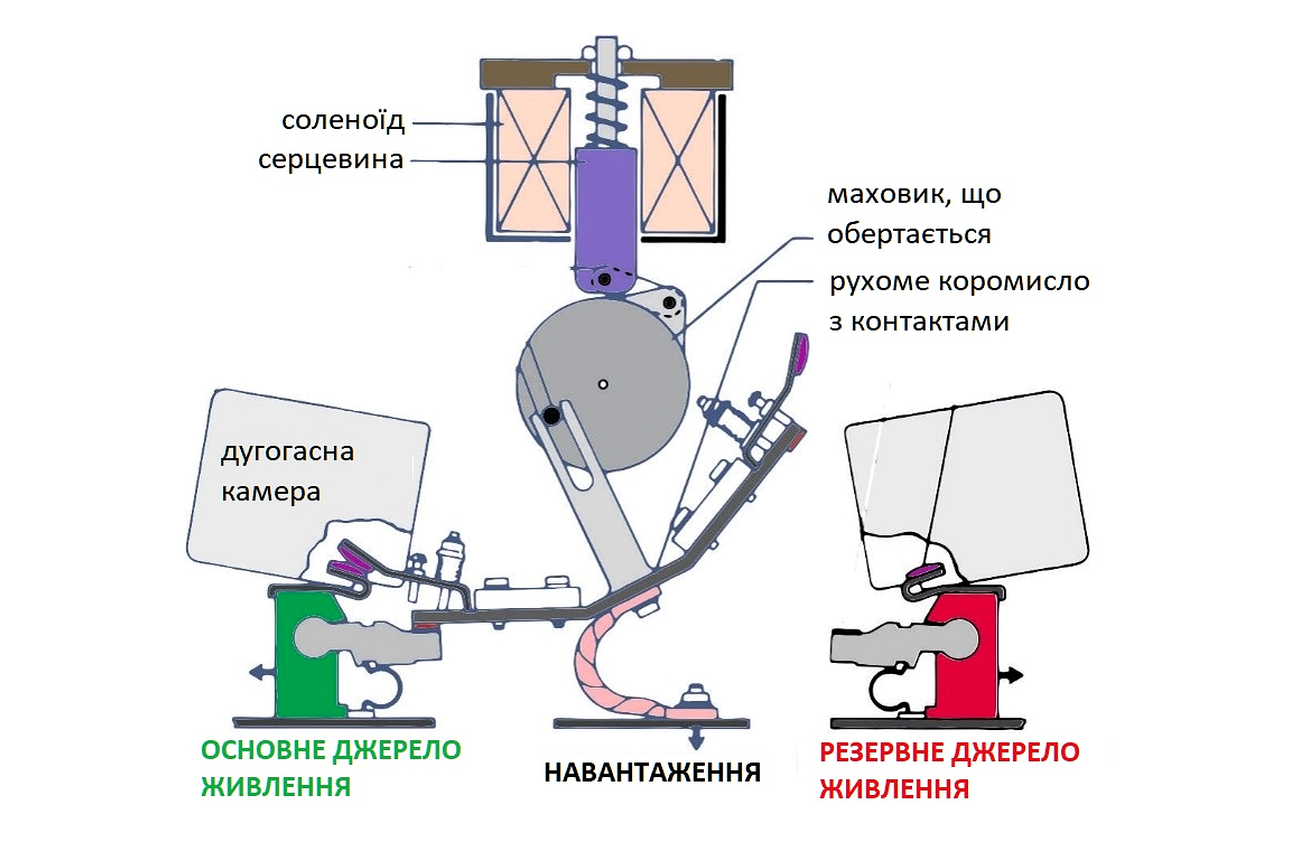

Соленоїдний перекидний механізм є спеціалізованим рішенням для швидкого перемикання навантаження між джерелами. У такій конструкції механічне блокування закладене в самій силовій частині, а імпульсний соленоїдний привід виконує перемикання дуже швидко.

До переваг належать висока швидкодія, значний ресурс, захист основних контактів за рахунок дугогасних елементів, можливість ручного перемикання, компактність і придатність для відповідальних систем. Саме такі рішення доцільні там, де важлива не тільки автоматизація, а й надійна механіка перемикання.

7. Порівняння типових конструкцій

Потужність і запас АВР

Для попереднього вибору АВР справді потрібно врахувати тип резервного джерела: дизель-генератор, інвертор, UPS, BESS або портативну зарядну станцію. Також важливо визначити фазність системи — однофазна 230 В чи трифазна 400 В — і сумарну потужність споживачів.

Запас 20–30% по потужності може бути корисним початковим орієнтиром для простих навантажень. Але для професійного підбору АВР цього недостатньо: два об’єкти з однаковою сумарною потужністю можуть мати зовсім різні умови перемикання.

Освітлення, розетки, насоси, вентиляція, компресори, сервери, UPS або імпульсні блоки живлення по-різному навантажують комутаційний апарат. Тому крім кВт або кВА потрібно оцінювати робочий струм, пускові струми, характер навантаження, кількість фаз, нейтраль, тип резервного джерела та вимоги до безперервності живлення.

Важливо: запас 20–30% — це не готовий розрахунок АВР, а лише перший орієнтир. Надійний вибір виконується за всією системою електроживлення, а не тільки за сумарною потужністю споживачів.

Як відрізнити достовірну інформацію про АВР

В інтернеті можна знайти багато порад щодо вибору АВР. Частина з них корисна для первинного розуміння, але не всі матеріали враховують реальні умови роботи систем резервного живлення.

Якщо вибір АВР зводиться лише до сумарної потужності споживачів, фазності мережі та запасу 20–30%, це тільки попередній орієнтир. Для відповідальних об’єктів потрібно додатково оцінювати тип резервного джерела, характер навантаження, пускові струми, конструкцію комутаційного вузла, категорію застосування, стійкість до аварійних режимів і логіку перемикання.

Достовірна технічна інформація не обіцяє універсального рішення для всіх випадків. Вона пояснює, чому АВР для приватного будинку, генератора, UPS, BESS, насосної станції або промислового об’єкта можуть мати різну конструкцію та різні вимоги.

Тому при читанні статей про АВР варто звертати увагу не лише на простоту пояснення, а й на те, чи згадуються стандарти, категорія застосування, тип комутаційного апарата та умови роботи конкретного навантаження.

Важливо: якщо стаття про АВР зводить вибір лише до потужності, фазності та запасу, це тільки початковий орієнтир. Правильний вибір починається з аналізу всієї системи електроживлення, а не з рекламної цифри в описі виробу.

8. Як правильно вибрати АВР

Правильний вибір АВР починається не з ціни і не з бренду, а з аналізу навантаження, джерел живлення та режимів роботи об’єкта. Помилка в цьому питанні може призвести до відмови резервного живлення саме тоді, коли воно потрібне.

• Кількість і тип джерел живлення: мережа / генератор, мережа / мережа, генератор / генератор, UPS, BESS або комбіновані схеми.
• Тип навантаження: активне, індуктивне, моторне, ІТ-навантаження, компресори, насоси, вентиляція, медичне або технологічне обладнання.
• Категорія застосування: для змішаних промислових навантажень доцільно орієнтуватися на AC-33B.
• Номінальний струм і струми КЗ: АВР має відповідати не лише робочому струму, а й очікуваним аварійним режимам у точці встановлення.
• Кількість полюсів: 2P, 3P або 4P залежно від схеми заземлення, нейтралі та вимог проєкту.
• Час перемикання: потрібно оцінювати не лише швидкість апарата, а й повний алгоритм перемикання, необхідні паузи та готовність резервного джерела.
• Ручне керування та сервіс: АВР має дозволяти безпечне ручне перемикання, сервісний доступ і зрозумілу індикацію станів.
• Диспетчеризація: для відповідальних об’єктів важливі журнал подій, сигнали аварій, Modbus / Ethernet або інші інтерфейси моніторингу.

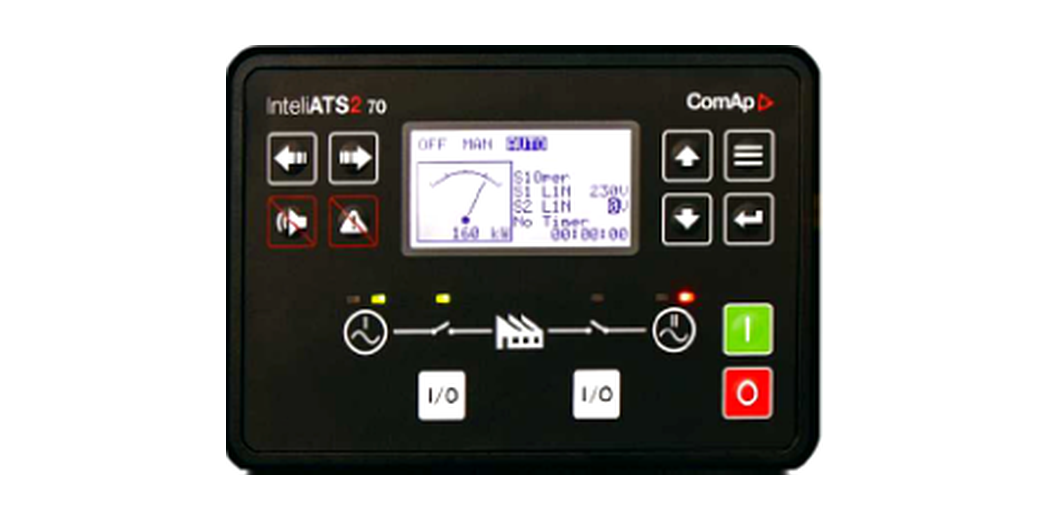

9. Автоматика керування АВР

Контролер АВР має не просто подавати команду на перемикання. Він повинен контролювати параметри джерел живлення, оцінювати готовність генератора, виконувати затримки, формувати сигнали керування, блокування та аварійні повідомлення.

Для професійного АВР бажані такі функції автоматики:

• контроль напруги по фазах, перекосу фаз, чергування фаз і частоти;
• регульовані пороги спрацювання та повернення;
• вимірювання струмів навантаження та автоматичний захист генератора від перевантаження;
• затримки пуску генератора, перемикання, повернення на основне джерело та охолодження ДГУ;
• захист від помилкового або зустрічного вмикання джерел;
• ручний, автоматичний і сервісний режими;
• журнал подій і аварій;
• мнемосхема або світлова індикація положення перемикача та стану вводів;
• можливість дистанційного моніторингу та інтеграції в систему диспетчеризації;
• стійкість до завад, провалів напруги та перехідних процесів у мережі.

10. Практичні рекомендації

• Не вибирайте АВР лише за номінальним струмом. Потрібно враховувати тип навантаження, струми КЗ, режим роботи генератора та вимоги до часу перемикання.
• Для відповідальних об’єктів бажано застосовувати рішення, у яких механічне блокування закладене в конструкції перемикаючого механізму, а не реалізоване лише зовнішніми тягами або допоміжними контактами.
• Для навантажень із двигунами, вентиляторами, насосами та компресорами потрібно оцінювати пускові струми, фазовий збіг і можливість синфазного перемикання.
• Для систем з генератором важливо передбачити логіку пуску, прогріву, прийняття навантаження, охолодження та повернення на мережу.
• Для критичних систем необхідно мати журнал подій, сигналізацію аварій і дистанційний моніторинг.

11. Висновок

АВР — це силове перемикальне обладнання, а не допоміжний аксесуар до генератора. Його якість визначає, чи зможе об’єкт безпечно перейти на резервне живлення і повернутися до основної мережі без аварійних режимів.

Професійний вибір АВР має базуватися на стандартах, категорії застосування, класі комутаційного обладнання, типі навантаження, очікуваних аварійних струмах, режимі роботи джерел живлення та вимогах до диспетчеризації.

Варіанти виконання та дані для підбору наведено на сторінці про промислові АВР СТАВР.
