Коли достатньо триполюсного АВР, а коли необхідний чотириполюсний. Вибір визначається не звичкою і не ціною перемикача, а схемою електропостачання, системою заземлення та роботою захистів.
Коли достатньо 3P, а коли потрібен 4P?
При проєктуванні систем резервного електроживлення одним із найчастіших питань є вибір між триполюсним та чотириполюсним АВР. На перший погляд різниця полягає лише в додатковому полюсі для нейтралі. Насправді від цього рішення можуть залежати правильна робота захисту від замикання на землю, режим заземлення, безпечний перехід між мережею та генератором і робота однофазних споживачів.
Головне: універсального правила «завжди 3P» або «завжди 4P» не існує. Правильне рішення визначається конкретною схемою об’єкта.

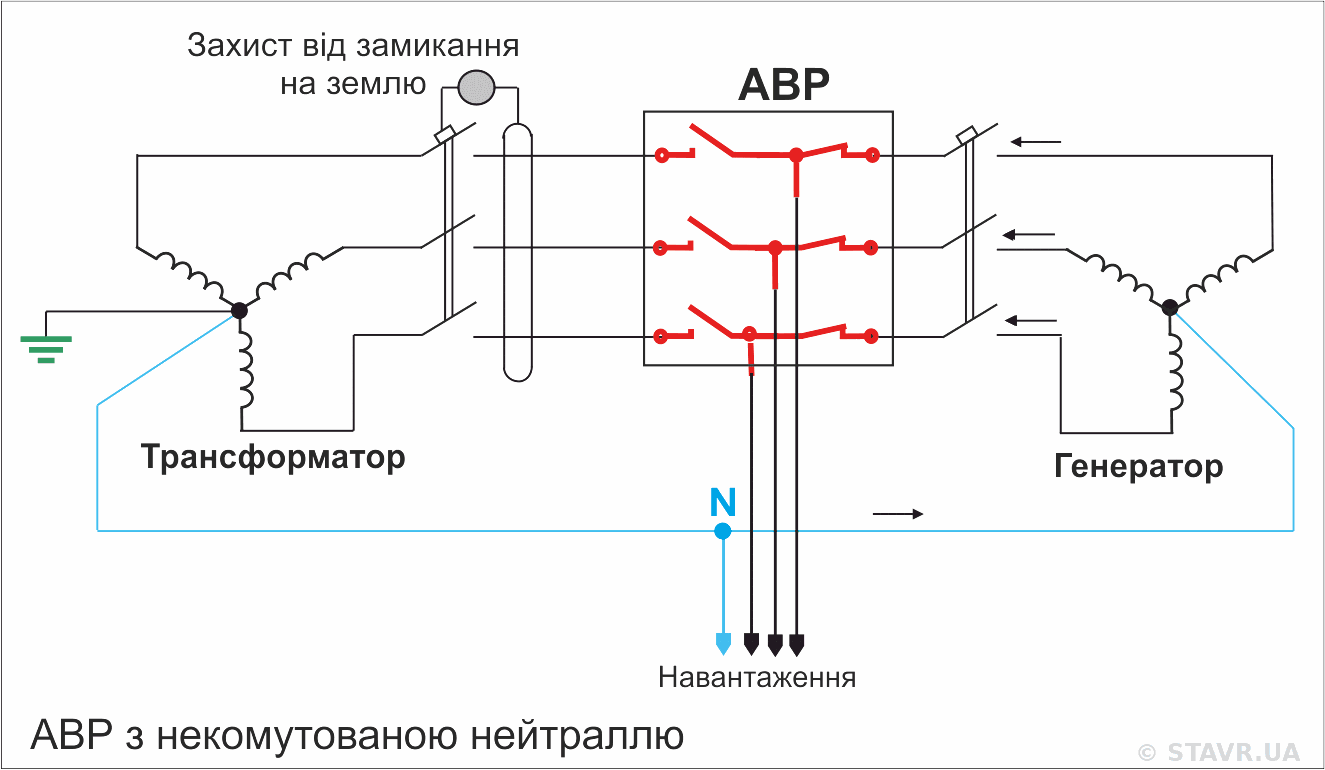

АВР з некомутованою нейтраллю
У триполюсному АВР перемикаються лише фазні провідники. Нейтральний провідник основного та резервного джерел залишається постійно з’єднаним.
Таке рішення широко застосовується у промислових електроустановках і в багатьох випадках є технічно правильним. Воно має простішу конструкцію, меншу кількість силових контактів і не створює короткочасного розриву нейтралі під час перемикання.
Однак слід пам’ятати, що навіть після перемикання фаз обидва джерела залишаються електрично пов’язаними через нейтральний провідник. У такій схемі основне та резервне джерела працюють у межах спільної системи заземлення.
Якщо нейтраль генератора постійно з’єднана з нейтраллю мережі, вона зазвичай не повинна мати окремого повторного з’єднання з PE. Інакше можуть виникнути паралельні шляхи струму через нейтральні та захисні провідники.
Тому можливість застосування 3P АВР необхідно перевіряти з урахуванням способу заземлення нейтралі генератора, наявності кількох одночасних точок з’єднання N–PE та принципу роботи захистів.

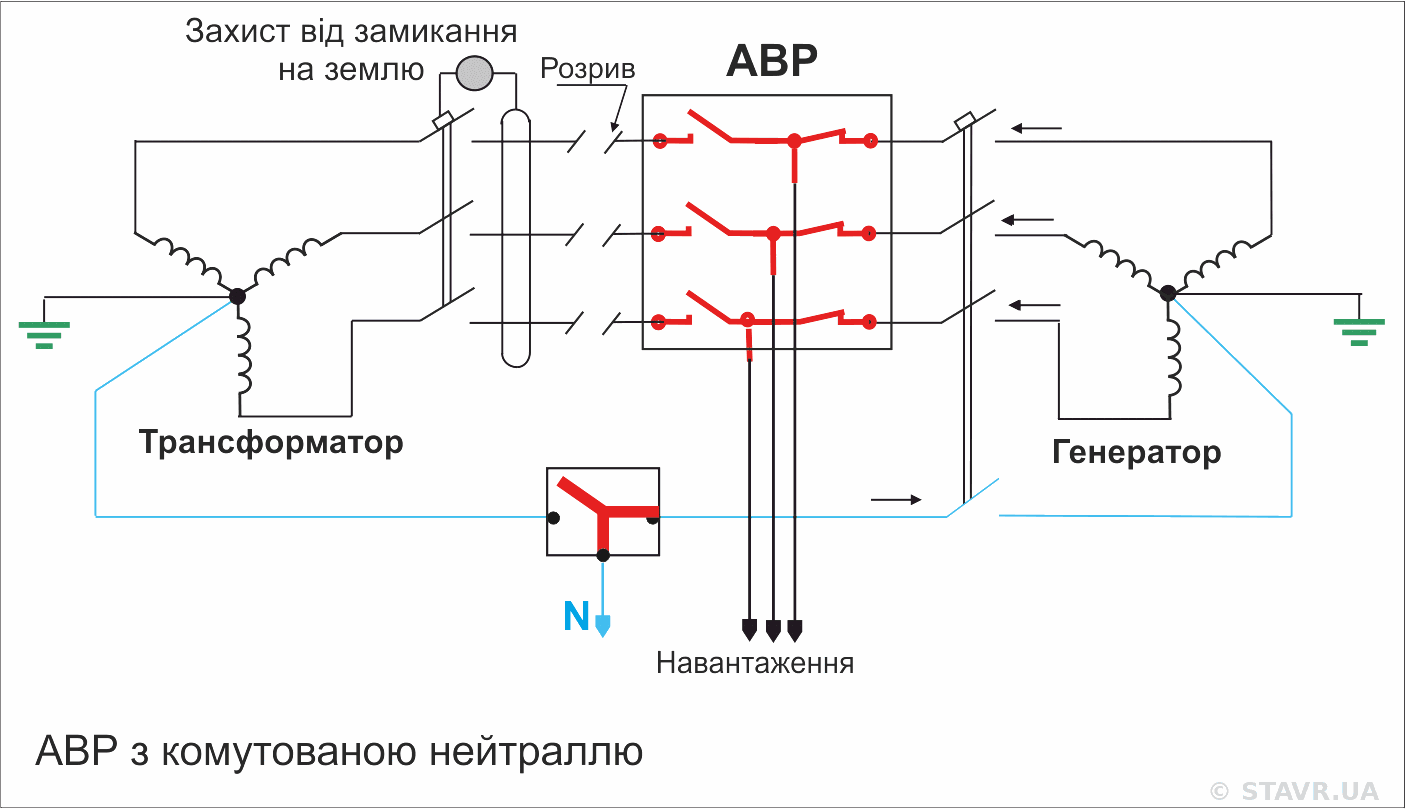

АВР з комутованою нейтраллю
У чотириполюсному АВР нейтральний провідник перемикається разом із фазними. У кожному сталому положенні АВР навантаження з’єднане лише з нейтраллю активного джерела.
Така схема застосовується, коли потрібно розділити робочі провідники та нейтралі основного і резервного джерел, виключити паралельні шляхи струму через нейтраль або забезпечити визначений шлях повернення струму замикання на землю.
При застосуванні 4P АВР генератор може працювати як окреме джерело зі своєю визначеною точкою з’єднання N–PE. Захисні провідники PE та система зрівнювання потенціалів при цьому залишаються спільними.
Переваганейтралі двох джерел не залишаються постійно з’єднаними між собою.
Умовапослідовність роботи нейтрального полюса повинна відповідати схемі та характеру навантаження.
Важливо: сам факт застосування 4P АВР не робить систему автоматично безпечнішою. Четвертий полюс має бути обґрунтований схемою заземлення та логікою захистів.

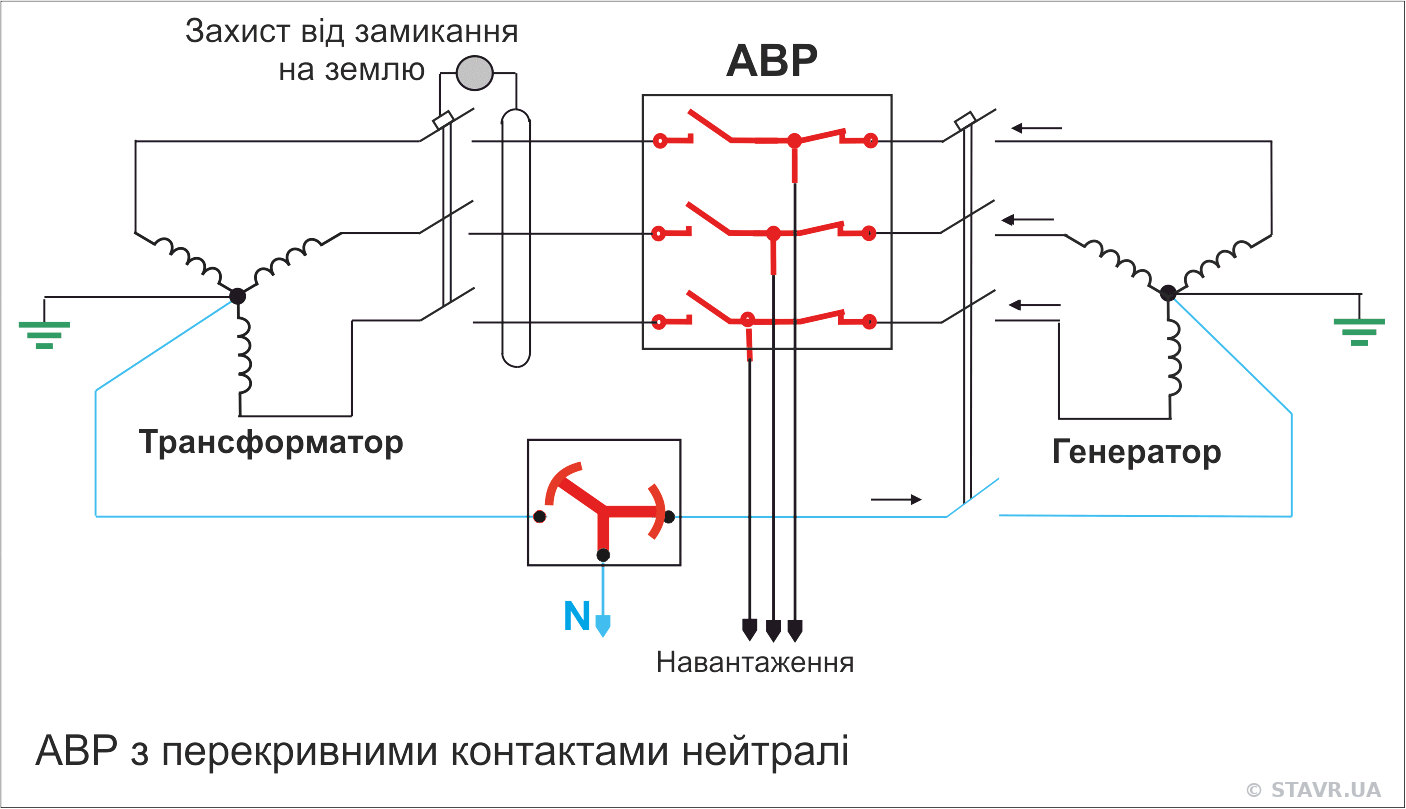

АВР із перекривними контактами нейтралі
Небажані перехідні напруги, що можуть виникати під час комутації нейтрального провідника, можна зменшити застосуванням АВР із перекривними контактами нейтралі.
Такі контакти працюють за принципом «замикання перед розмиканням»: нейтраль нового джерела замикається раніше, ніж розмикається нейтраль попереднього джерела. Протягом короткого проміжку часу нейтралі обох джерел виявляються з’єднаними між собою, тоді як фазні контакти продовжують перемикатися за стандартною схемою з розривом живлення.
Перекриття контактів забезпечує безперервність нейтрального провідника, зменшує ризик перехідних перенапруг на однофазних навантаженнях і сприяє коректній роботі захисту від замикання на землю. Контакти перекривної нейтралі з’єднують нейтралі обох джерел лише на короткий час — зазвичай до 100 мс. За правильної координації та налаштування захистів цього часу недостатньо для їх спрацювання.
Нейтраль як робочий провідник і наслідки її пошкодження
У трифазній чотирипровідній мережі нейтральний провідник забезпечує шлях для струму небалансу та утримує визначений потенціал точки N. Його пошкодження різко змінює режим роботи однофазних навантажень.
За справної нейтралі струм небалансу повертається до джерела, а фазні напруги залишаються визначеними.Після обриву N напруга між фазами розподіляється між однофазними навантаженнями відповідно до їх повних опорів — імпедансів.

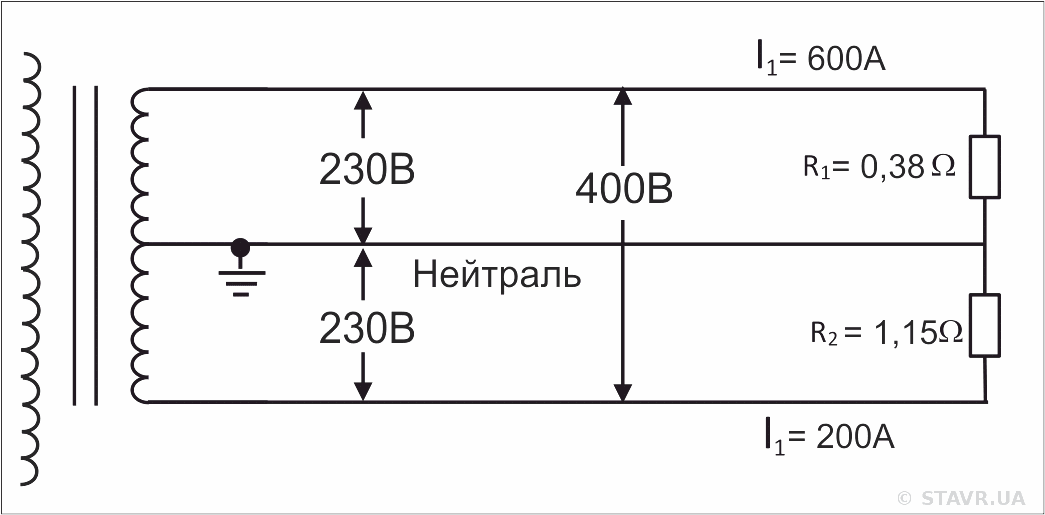

У трифазній чотирипровідній мережі при несиметричному однофазному навантаженні через справний нейтральний провідник протікає струм небалансу. Це нормальний режим роботи системи: нейтральний провідник утримує потенціал точки N відносно джерела, тому навіть значний струм у нейтралі сам по собі не викликає перекосу фазних напруг.

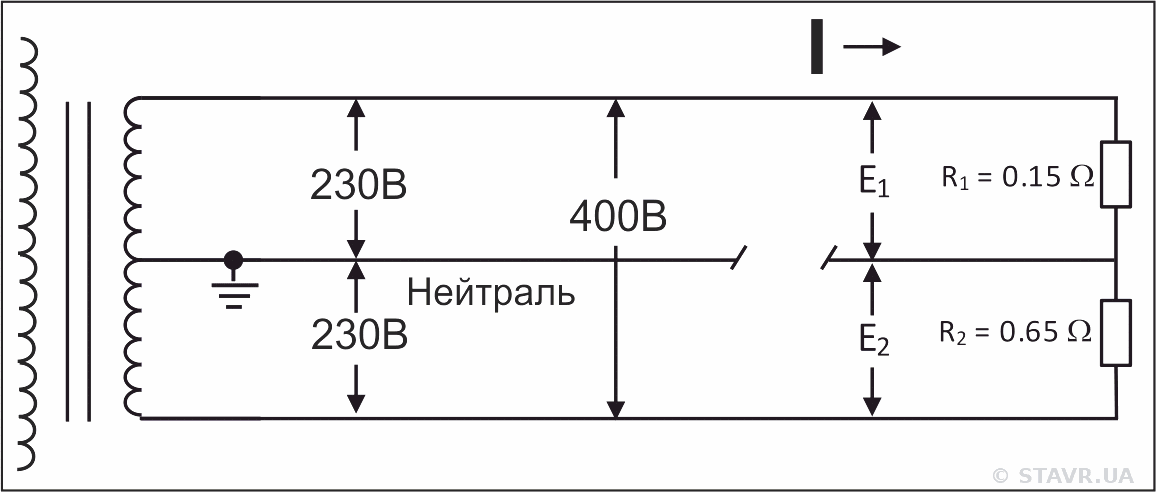

При обриві нейтрального провідника потенціал спільної точки однофазних навантажень зміщується. У спрощеному випадку навантаження утворюють послідовне коло між фазами, а лінійна напруга 400 В розподіляється між ними відповідно до їх повних опорів — імпедансів. Це призводить до небезпечного перекосу фазних напруг.
У результаті одні споживачі можуть отримати небезпечно підвищену напругу, тоді як інші — напругу, недостатню для нормальної роботи.
Важливо: струм у нейтральному провіднику та перекіс фазних напруг — не одне й те саме. Перекіс виникає при обриві нейтралі або значному перехідному опорі в її колі.

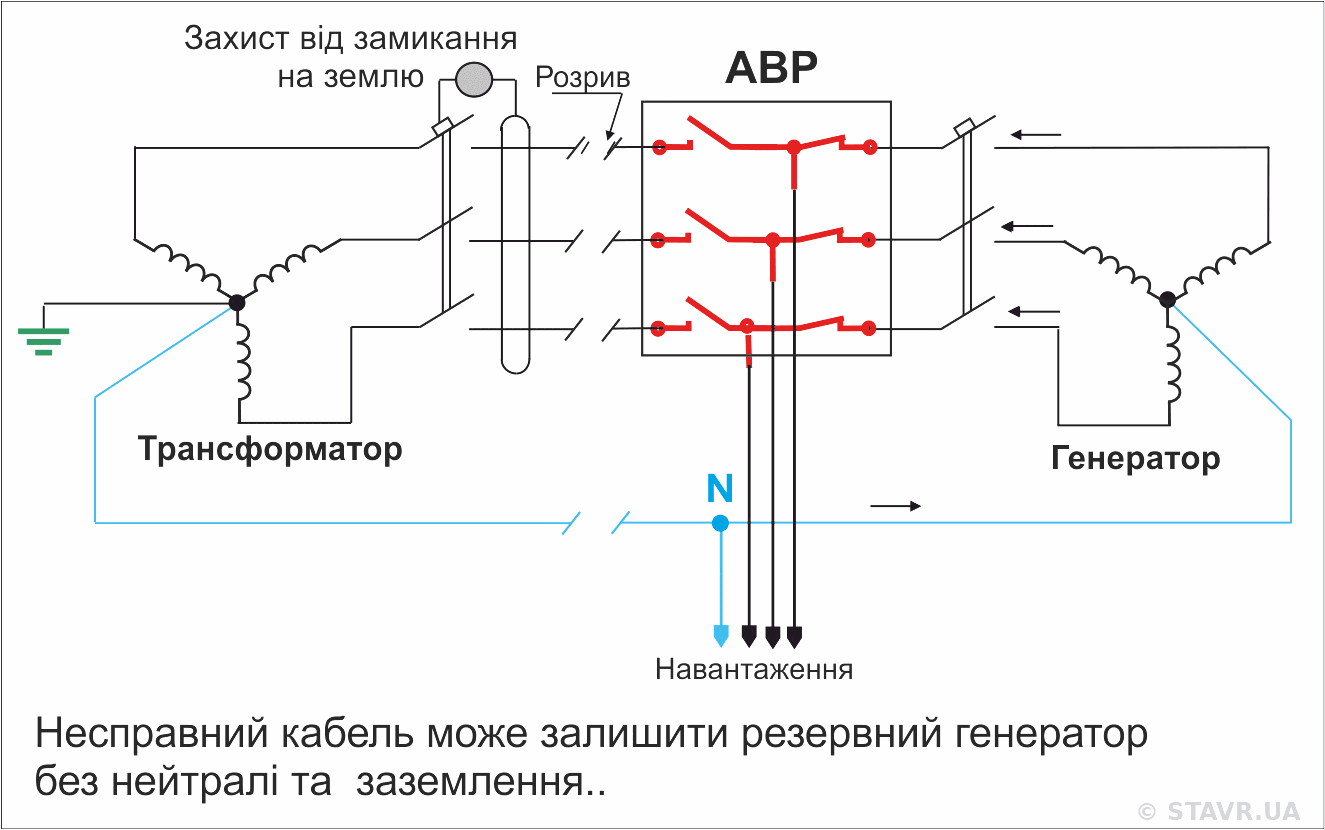

Пошкодження нейтрального провідника резервного джерела
У схемі з некомутованою нейтраллю стан нейтрального провідника генератора та його кабельної лінії має оцінюватися разом зі всією системою заземлення. Пошкодження або неправильне підключення N може змінити передбачений шлях струму замикання та режим роботи резервного джерела.
Захист від замикання на землю
Для правильної роботи захисту важливо, щоб струм замикання мав визначений шлях повернення до активного джерела. При кількох одночасних точках з’єднання нейтралі з PE та спільній нейтралі струм може розподілятися між паралельними шляхами. Це здатне впливати на чутливість або селективність окремих схем захисту.

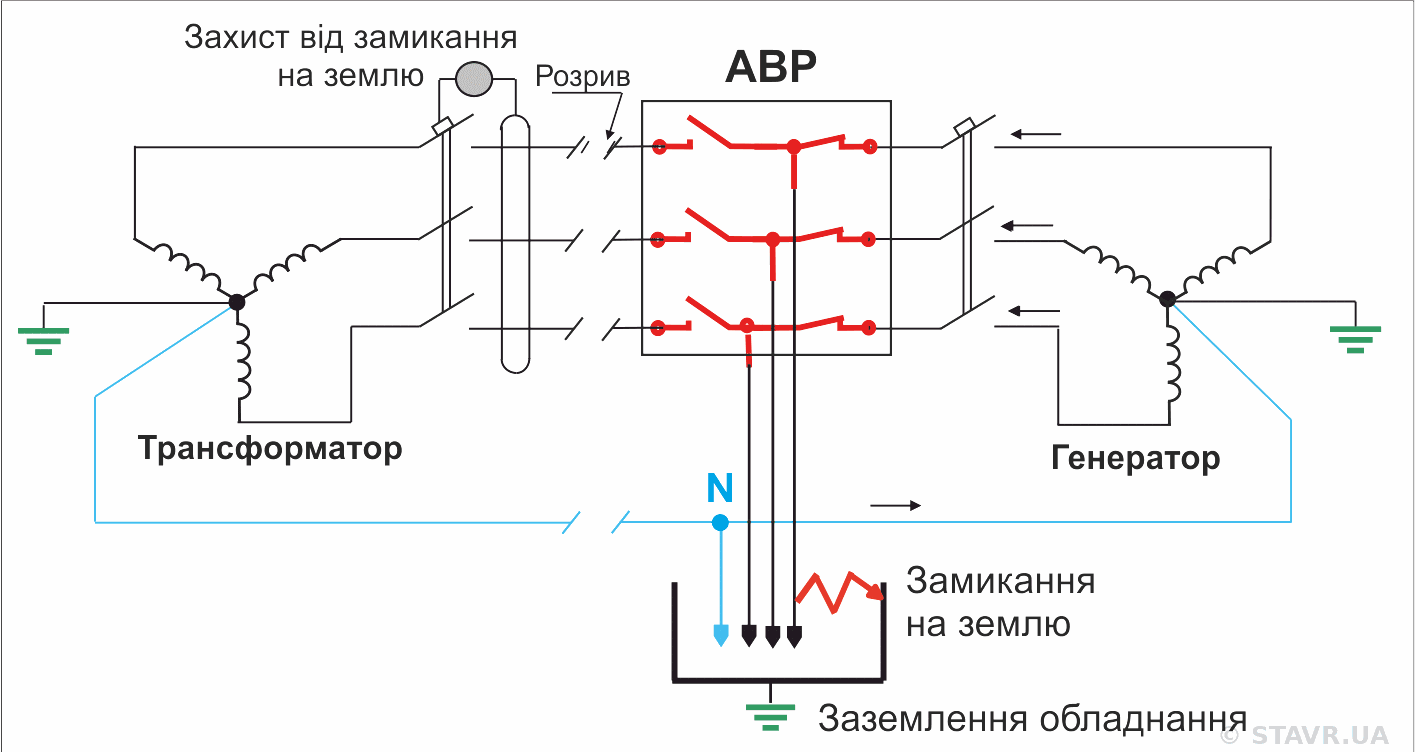

Триполюсний АВР — нейтраль не комутується
Нейтралі основного та резервного джерел залишаються з’єднаними. Залежно від розташування трансформаторів струму та точок заземлення частина струму замикання може проходити поза контрольованим контуром, через що захист може працювати некоректно.

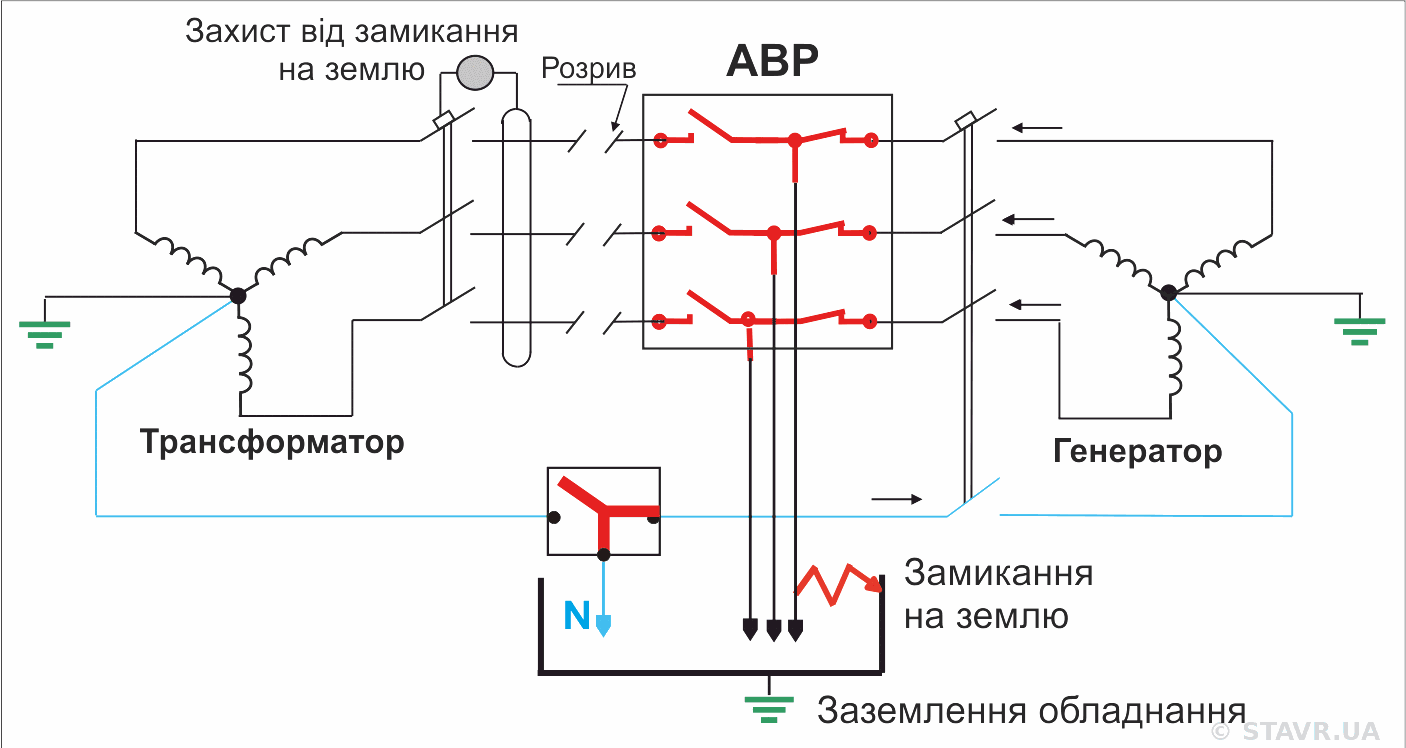

Чотириполюсний АВР — нейтраль комутується
Разом із фазними провідниками перемикається нейтраль активного джерела. За правильно виконаного заземлення, визначеної точки N–PE та правильного розташування трансформаторів струму струм замикання може повертатися передбаченим шляхом і бути повністю охоплений вимірюванням захисту.
Остаточне рішення повинно враховувати не лише тип АВР, а й розташування трансформаторів струму, принцип вимірювання залишкового струму, точки заземлення та режими роботи кожного джерела.
Що потрібно перевірити перед вибором 3P або 4P АВР
Перед вибором схеми комутації нейтралі необхідно перевірити:
яка система заземлення застосована для мережі та генератора і де виконані з’єднання N–PE;
чи не виникають паралельні шляхи струму через нейтральні та захисні провідники;
як працює захист від замикання на землю при живленні від кожного джерела;
яка послідовність роботи нейтрального полюса під час автоматичного та ручного перемикання;
як короткочасний розрив нейтралі може вплинути на однофазні споживачі;
чи відповідає вибрана схема фактичній конфігурації об’єкта, а не типовому рішенню з іншого проєкту.
Чого слід уникати під час вибору АВР
не переносити рішення 3P або 4P з іншого об’єкта без перевірки його схеми заземлення;
не створювати додаткову точку з’єднання N–PE генератора у схемі зі спільною некомутованою нейтраллю;
не вважати, що 4P АВР автоматично безпечніший за 3P;
не змінювати схему комутації нейтралі без повторної перевірки роботи захистів у всіх режимах.
Практичний висновок
3P АВР доцільний, коли нейтраль мережі та генератора залишається спільною, генератор не має окремого повторного з’єднання N–PE, а роботу захистів перевірено для обох джерел.
4P АВР зазвичай потрібний, коли генератор працює як окремо заземлене джерело зі своєю визначеною точкою N–PE або коли нейтралі джерел необхідно розділити.
Остаточне рішення приймають за однолінійною схемою об’єкта після перевірки системи заземлення, шляхів струму замикання та роботи захистів у мережевому й резервному режимах.
Примітка: матеріал підготовлено на основі практичного досвіду проєктування, реконструкції та сервісного обслуговування систем резервного електроживлення. Усі схеми є авторськими ілюстраціями STAVR.
