Реконструкція АВР

Реконструкціята модернізація АВРбез зайвої заміни шафи

Якщо силова частина АВР або ВРП ще має ресурс, не завжди потрібно міняти всю шафу. Часто правильніше залишити придатну базу, але оновити керування, логіку перемикання, блокування, індикацію та моніторинг.

Ми починаємо не з продажу нового щита, а з технічного розділення: що безпечно залишити, що обов’язково замінити, що потрібно додати для нормальної експлуатації.

Мета реконструкції — повернути АВР прогнозовану поведінку: безпечне перемикання джерел, зрозумілий ручний режим, контроль подій і менше аварійних “сюрпризів” у чергового персоналу.

Типові задачі
Суть рішення

Модернізація має починатися з діагностики, а не з випадкової заміни деталей

У старих АВР найнебезпечніше не вік шафи, а невідомий стан логіки: які реле додавали, які перемички залишили, чи справні блокування, що відбудеться при пропаданні одного джерела і чи не з’явиться зустрічна напруга. Тому перший етап — розібрати систему як інженерну задачу.

ЗалишитиПридатний корпус, частину шин, кабельні вводи, апарати захисту або силову основу після перевірки.
ЗамінитиЗастарілий контролер, ненадійні проміжні реле, слабку індикацію, зношений силовий перемикач.
ДодатиМоніторинг, журнал подій, сухі контакти, сервісний байпас, контроль положення та аварійні сигнали.
Не ризикуватиНе підключати нові джерела живлення без перевірки блокувань, пріоритетів і сценаріїв повернення.
Було / Стало

Для Замовника важлива не заміна деталей, а різниця після роботи

Формат “Було / Стало” одразу показує суть реконструкції: прибрати слабкі місця старої системи й отримати АВР, який можна нормально експлуатувати, діагностувати та обслуговувати. Це не салон краси для шафи — це повернення системи до керованого стану.

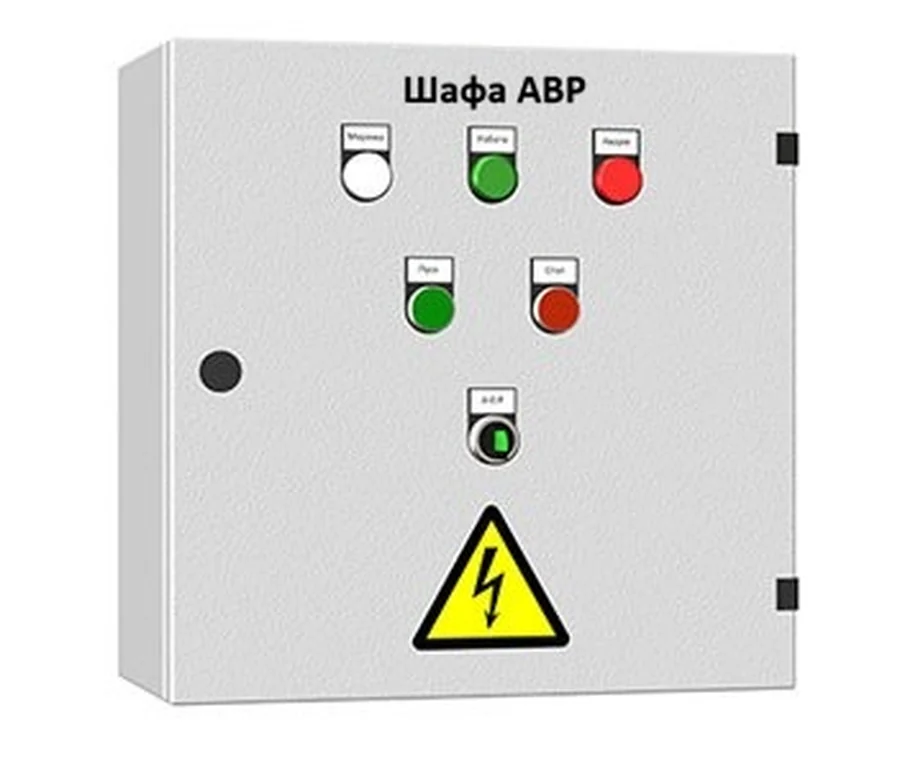

Стара шафа АВР з мінімальною індикацією до реконструкції

Було Невизначений стан керування

Мінімальна індикація, незрозумілий стан джерел, відсутність журналу подій і складний пошук причини аварії.

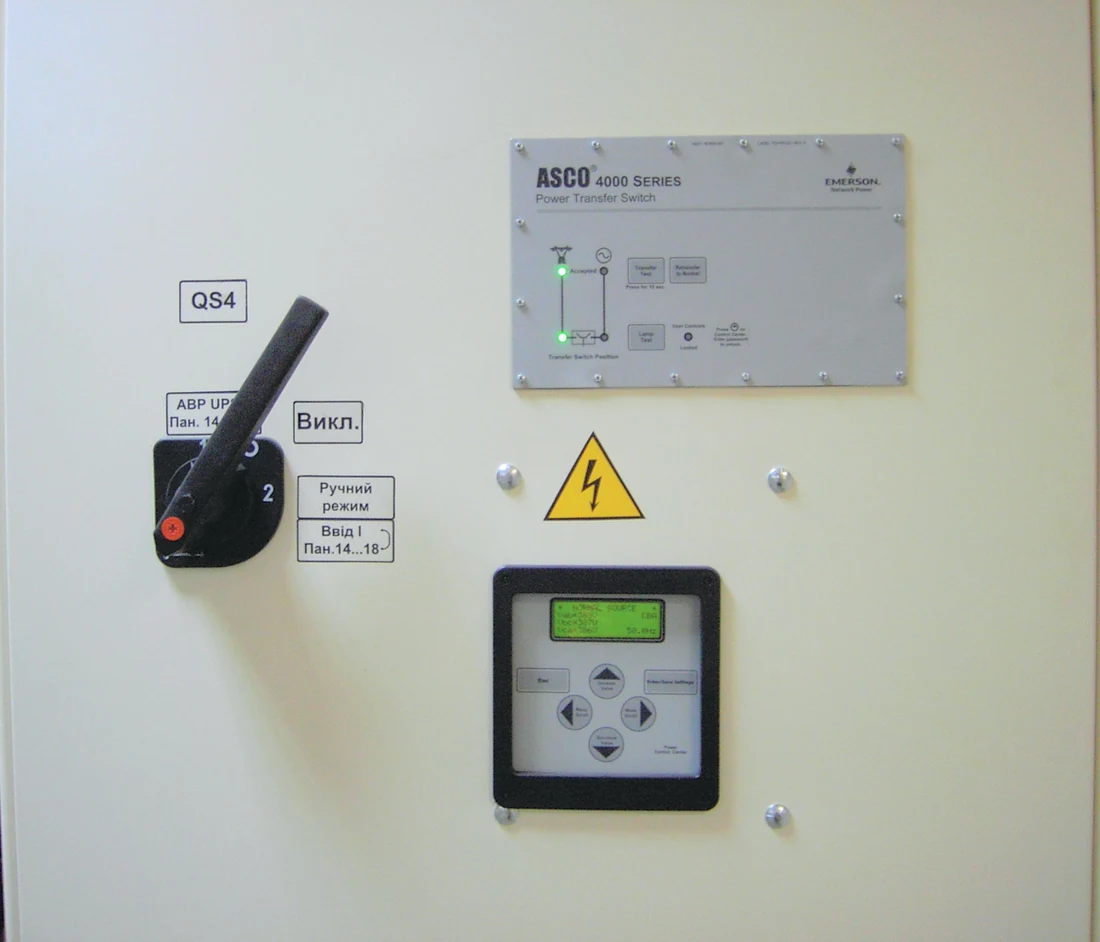

Двері АВР з контролером, індикацією та ручним перемикачем після реконструкції

Стало Нова логіка та контроль

Контролер АВР, зрозумілі затримки, пріоритети джерел, аварійні сигнали, сервісний байпас та база для диспетчеризації.

Можливості контролера →

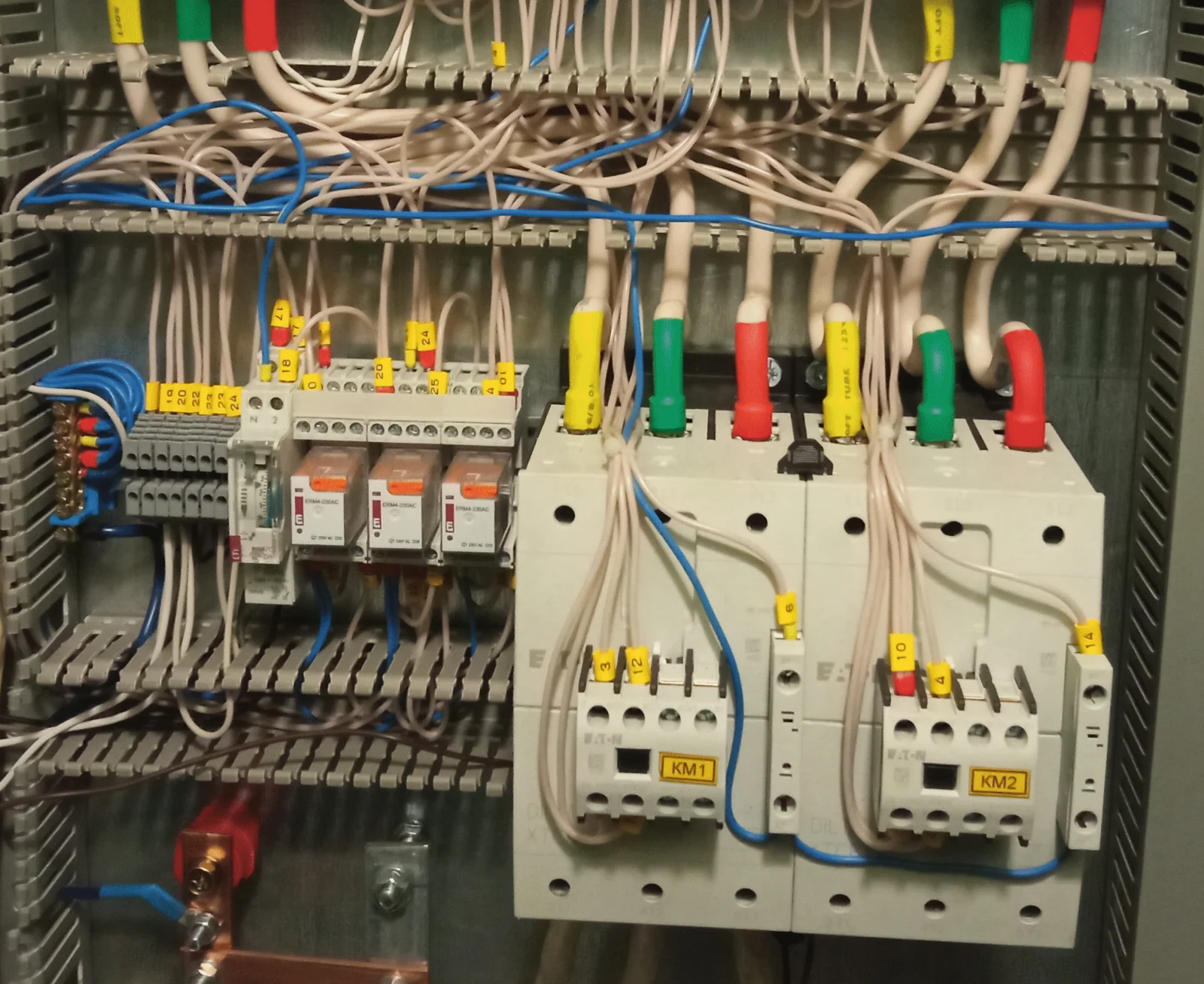

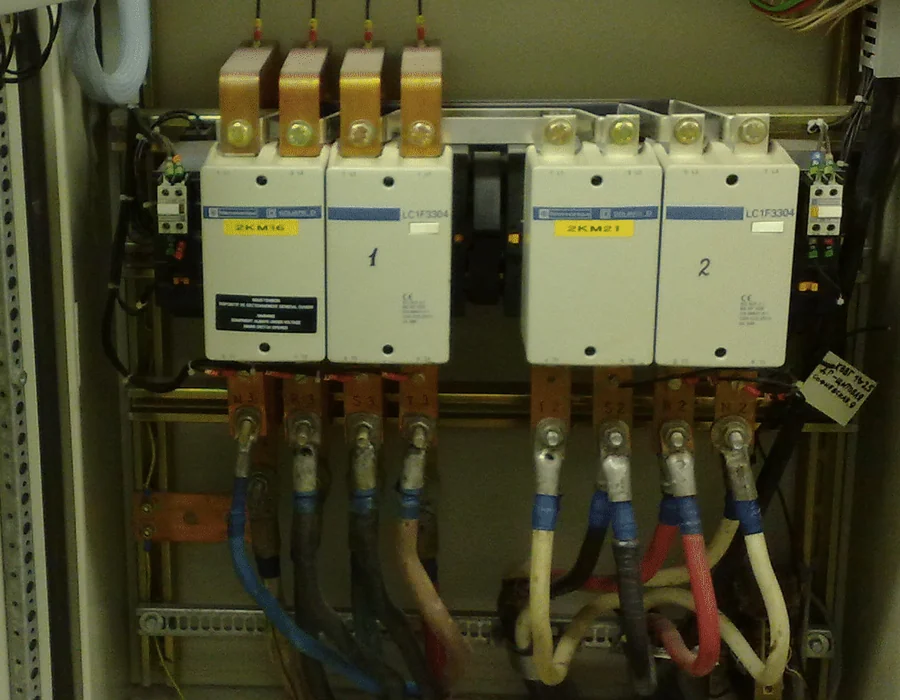

Стара силова частина АВР з контакторами та ланцюгами до перевірки

Було Ризики у силовій частині

Контакти, клеми, шини, блокування та категорія застосування потребують перевірки, особливо після років роботи під реальним навантаженням.

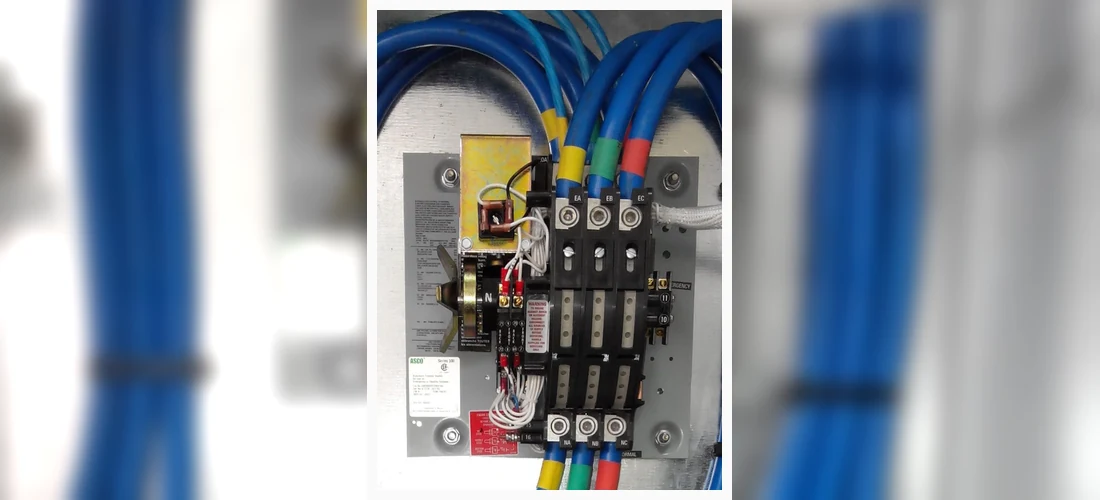

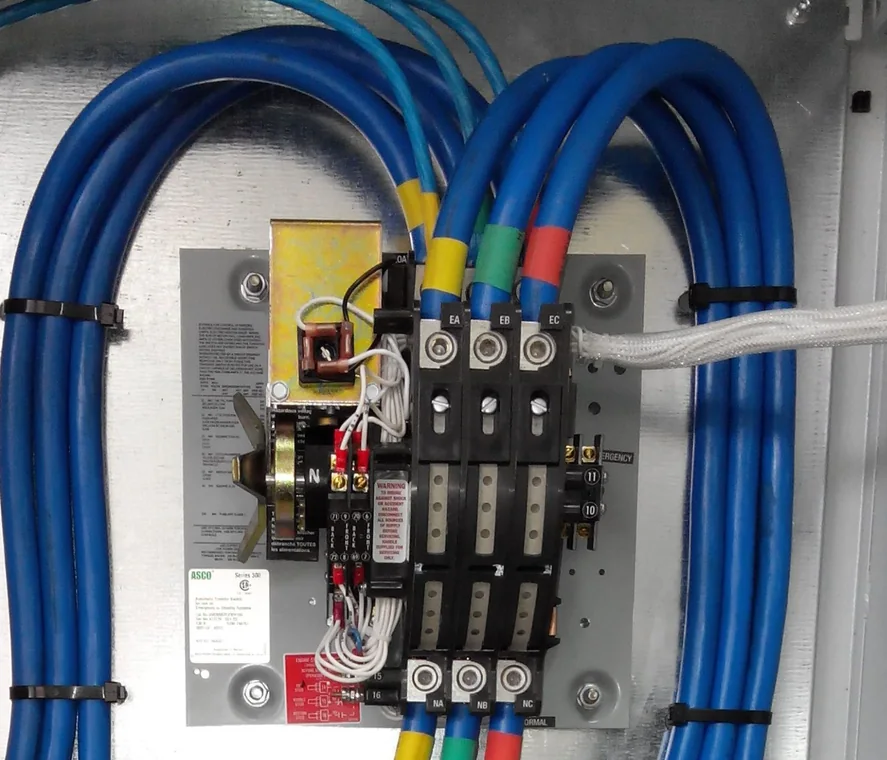

Оновлений силовий вузол АВР після реконструкції

Стало Перевірене перемикання

Силовий вузол оцінений по струму, ресурсу, блокуваннях і режиму роботи; схема приведена до зрозумілого й безпечного алгоритму.

Фото можна замінити на реальні об’єкти Замовника. Структура сторінки вже підготовлена під пари “до реконструкції” і “після реконструкції”, щоб кожен кейс виглядав чесно, наочно й інженерно.
Коли це потрібно

Реконструкція АВР потрібна, коли стара шафа вже не відповідає задачі

Старий АВР може ще перемикати, але вже не відповідати реальній схемі об’єкта: додали ДГУ, UPS, BESS, змінили секції, з’явились нові вимоги до моніторингу або сервісу. У такій ситуації небезпечно просто “підкрутити реле” і чекати дива.

Застаріле керуванняНемає журналу подій, зрозумілої індикації, підтримки контролера або нормального опису алгоритму.
Схема змінювалась рокамиДодані реле, перемички, проміжні контакти або нові джерела живлення без цілісного технічного рішення.
Силова частина під питаннямПотрібна перевірка перемикача, шин, клем, блокувань, категорії застосування та ознак перегріву.
Потрібен сервісний байпасКритичне навантаження має залишатися під живленням під час обслуговування або перевірки вузла АВР.
Інженерний підхід

Спочатку перевіряємо. Потім вирішуємо, що залишити, замінити або додати

Реконструкція не повинна перетворюватися на випадкову заміну деталей. Спочатку фіксується фактичний стан шафи, після цього приймається рішення по корпусу, силовій частині, керуванню, сигналам, байпасу і моніторингу.

Можна залишити

  • Придатний корпус шафи або ВРП.
  • Частину шин і кабельних підключень.
  • Апарати захисту після перевірки.

Часто замінюють

  • Застарілий контролер АВР.
  • Проміжні реле та хаотичні ланцюги.
  • Силовий перемикач, якщо він не відповідає задачі.

Додають

  • Моніторинг і журнал подій.
  • Сигнали для диспетчеризації.
  • Сервісний байпас або тестовий режим.
1. ОбстеженняФото, схема, силова частина, блокування, джерела живлення.
2. Технічне рішенняЩо залишаємо, що міняємо, які сигнали і режими додаємо.
3. МонтажЗбірка, маркування, підключення, перевірка сервісного байпасу.
4. ПусконалагодженняПеремикання, затримки, блокування, аварійні сигнали, моніторинг.
Результат

Після реконструкції АВР має бути зрозумілим для експлуатації

Фінальна ціль — не “новий контролер у дверях”, а керована система: персонал розуміє, що робить АВР, чому він це робить, які сигнали видає і як безпечно обслуговувати шафу.

Зрозумілий алгоритмОпис нормальної роботи, аварій, повернення на основне джерело та заборон перемикання.
Перевірені блокуванняКонтроль положення перемикача, джерел живлення, зустрічної напруги та помилок оператора.
Моніторинг подійСигнали стану, аварійні повідомлення, журнал подій або сухі контакти для диспетчеризації.
СервісопридатністьМаркування ланцюгів, доступ до вузлів, сервісний байпас і менше “таємних” перемичок.
Типові задачі

Типові задачі реконструкції АВР

Натисніть на блок — нижче відкриється короткий опис рішення для обраної задачі.

Керування і моніторинг

Контролер, сигнали, журнал подій.

Переробка логіки

Архітектура роботи без публікації алгоритмів.

Силовий вузол

Перевірка або заміна перемикача АВР.

Сервісний байпас

Обслуговування АВР без зайвого простою.

Розширення схеми

Додати ДГУ, UPS, BESS або другий ввід.

Оновлення керування і моніторингу

Заміна контролера має сенс не сама по собі, а разом із нормальною індикацією, сигналами стану, журналом подій і зрозумілими сервісними режимами.

  • Перевіряються сигнали мережі, ДГУ, положення перемикача та аварійні входи.
  • Оновлюється індикація, сухі контакти, сигнали готовності та аварії.
  • Додається журнал подій для експлуатації та аналізу інцидентів.

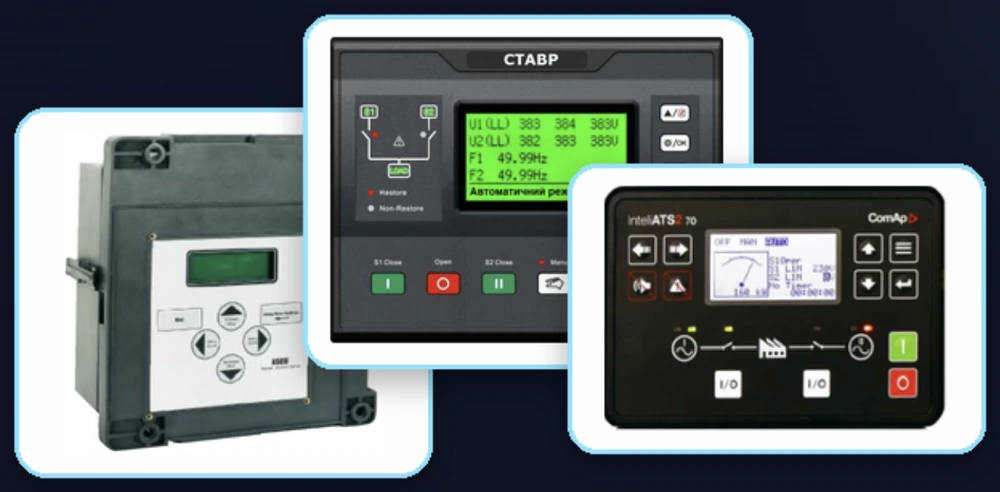

Контролери та моніторинг для реконструкції АВР
Контролер, індикація і моніторинг — один вузол керування. Він має не тільки перемикати джерела, а й пояснювати персоналу, що саме відбулось із системою.

Переробка логіки перемикання

Іноді проблема не в одному апараті, а в логіці роботи всієї системи: два вводи, секції навантаження, ДГУ, заборони, повернення на мережу та ручні режими мають працювати узгоджено.

  • Описуються режими роботи на рівні задачі Замовника.
  • Перевіряється безпечна взаємодія джерел, секцій і силових вузлів.
  • Детальні алгоритми, уставки та схеми блокувань залишаються в робочій документації проєкту.

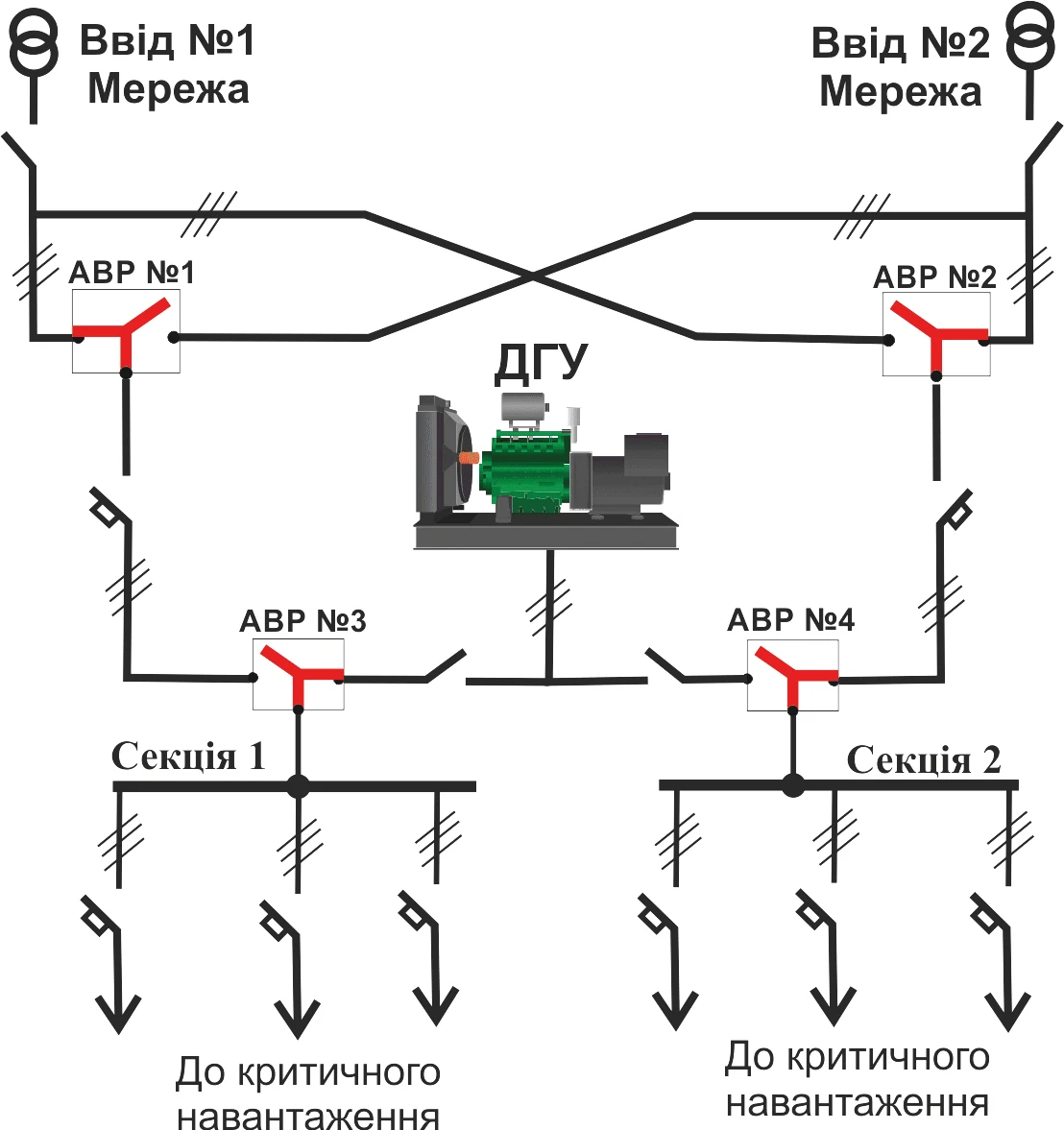

Концептуальна схема АВР СТАВР для двох вводів, ДГУ та двох секцій критичного навантаження
Схема показує рівень архітектури: джерела, секції, ДГУ та силові вузли. Внутрішні алгоритми керування, блокування та уставки не публікуються.

Перевірка або заміна силового вузла

Якщо силова частина має знос, невідповідну категорію застосування або ознаки перегріву, реконструкція не може обмежуватись лише контролером.

  • Перевіряється стан контактів, клем, шин і теплових слідів.
  • Оцінюється відповідність струму, полюсності та режиму навантаження.
  • За потреби виконується заміна силового перемикача або перебудова схеми.

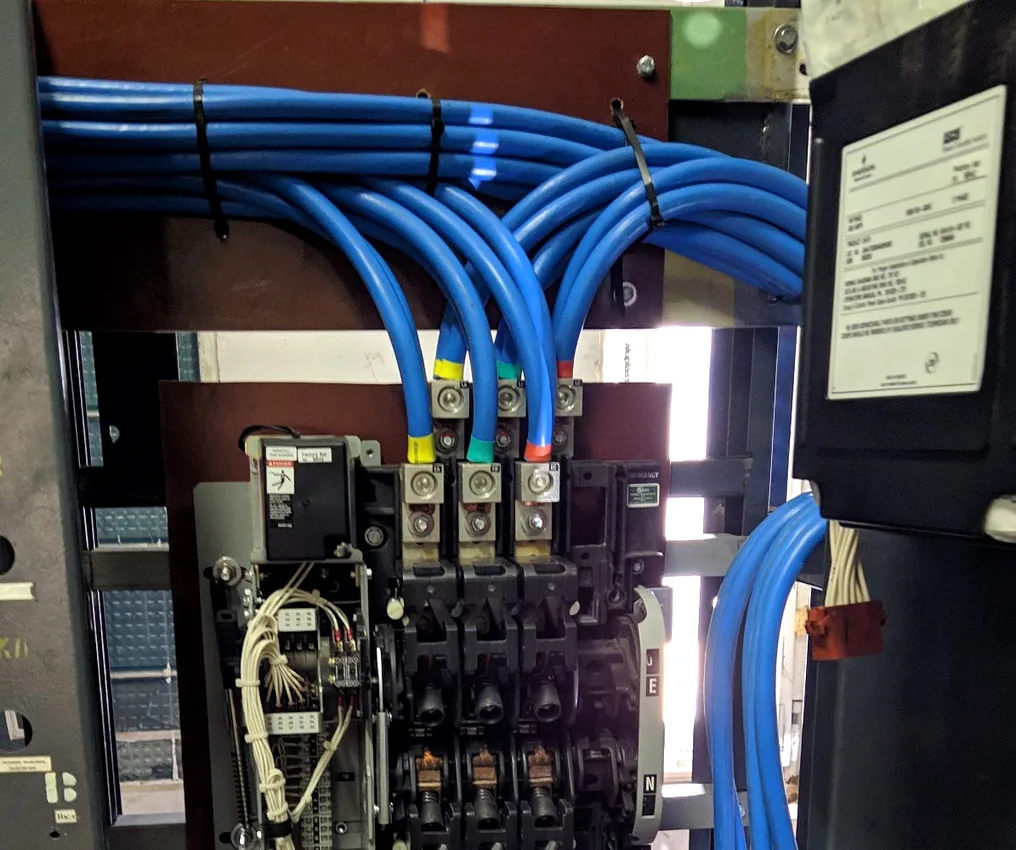

Силовий перемикач ASCO після реконструкції АВР
Силовий вузол має бути не набором контакторів “на чесному слові”, а перевіреним перемикачем із зрозумілими положеннями, блокуваннями, ресурсом і ручним керуванням.

Сервісний байпас

Для критичного навантаження важливо не тільки автоматично перемикати джерела, а й мати безпечний шлях обслуговування АВР. Сервісний байпас дозволяє вивести вузол перемикання в ремонт або перевірку без зайвого простою об’єкта.

  • Перевіряється можливість живлення навантаження в обхід вузла АВР.
  • Передбачаються блокування від зустрічного живлення між джерелами.
  • Позначаються положення апаратів, індикація та порядок повернення в автоматичний режим.

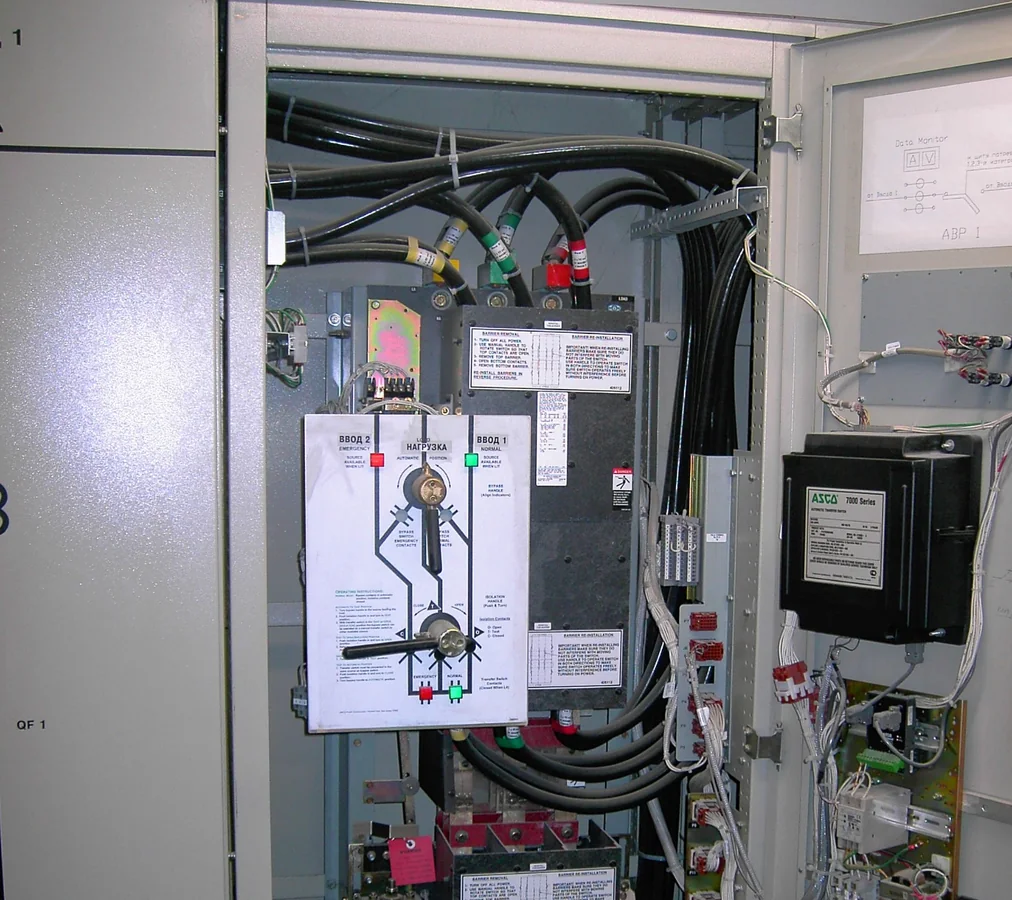

Сервісний байпас АВР ASCO у реконструйованій шафі
Реальний сервісний байпас у шафі АВР: навантаження можна перевести на безпечний режим обслуговування, а вузол перемикання — перевірити або вивести в сервіс без хаосу біля щита.

Розширення схеми під нові джерела

Коли до старої системи додають ДГУ, UPS, BESS, СЕС або другий ввід, стара логіка АВР часто вже не підходить. Потрібно узгодити пріоритети, сигнали готовності та безпечне повернення на нормальний режим.

  • Аналіз існуючої однолінійної схеми.
  • Визначення пріоритетів джерел і заборон.
  • Оновлення ланцюгів керування і сигналів стану.

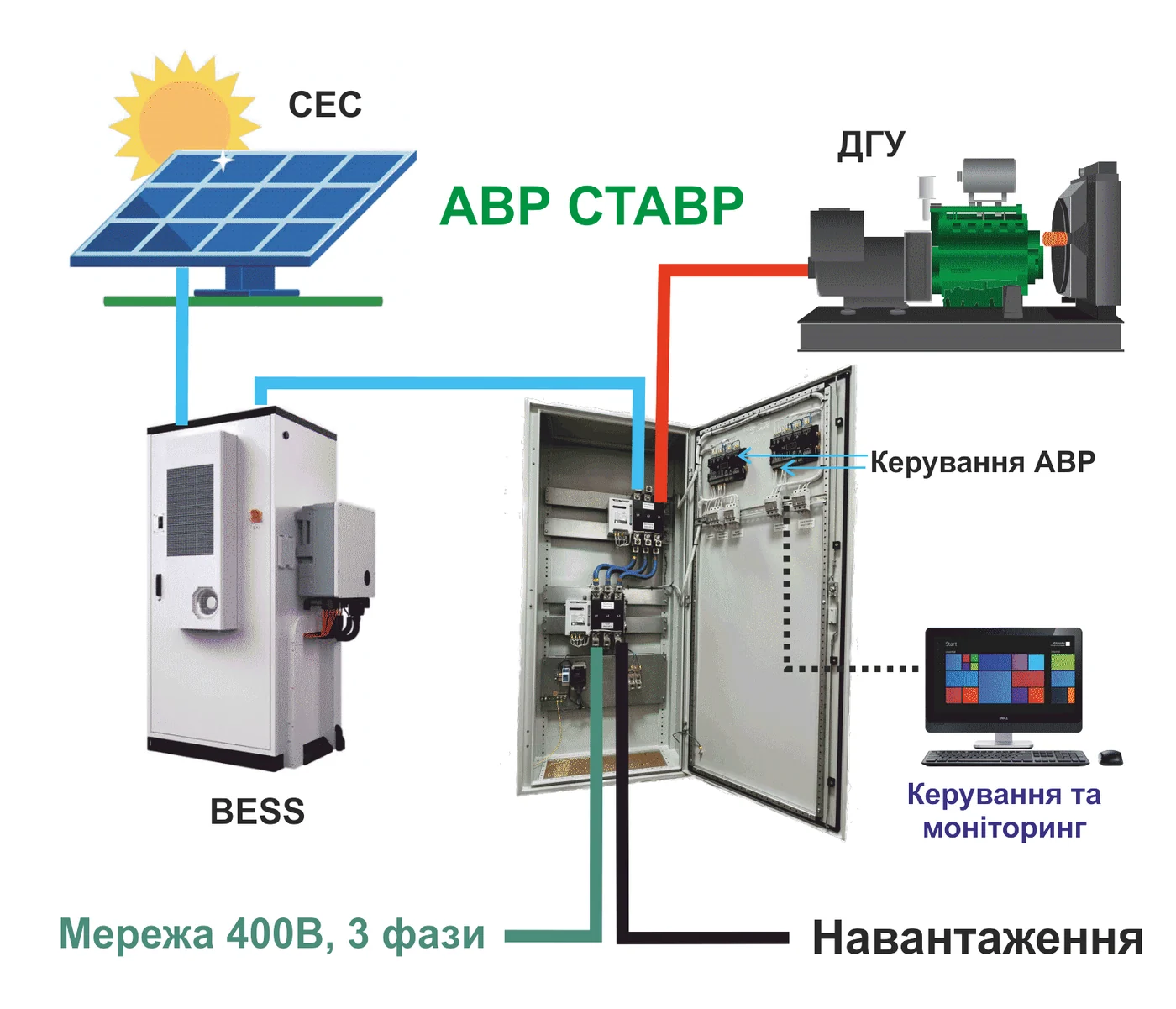

Схема розширення АВР СТАВР з BESS, ДГУ, СЕС, моніторингом та навантаженням
Розширення схеми потрібно показувати як зрозумілу архітектуру: мережа, BESS, ДГУ, керування АВР, моніторинг і навантаження — без магії з реле за дверима шафи.
Важливо

Реконструкція не повинна створити новий ризик

Що не робимо

  • Не “лікуємо” АВР випадковою заміною реле.
  • Не залишаємо незрозумілу логіку без опису.
  • Не підключаємо нове джерело без перевірки блокувань.
  • Не маскуємо системну проблему косметичним ремонтом.

Що робимо правильно

  • Фіксуємо вихідну схему та реальний стан шафи.
  • Визначаємо, що залишити, що замінити, що додати.
  • Перевіряємо сценарії нормальної та аварійної роботи.
  • Передаємо експлуатації зрозумілий алгоритм роботи.
Чесна межа реконструкції: якщо корпус, шини, силовий перемикач або апарати захисту вже не відповідають струму, стану чи задачі об’єкта, краще проєктувати новий АВР. Реконструкція має зменшувати ризик, а не красиво ховати його за новою панеллю.
FAQ

Коротко про реконструкцію АВР

Коли реконструкція краща за нову шафу?Коли корпус, частина шин, кабельні вводи та силова база придатні, а проблема в керуванні, логіці, індикації або інтеграції з новими джерелами.
Чи можна залишити старий силовий перемикач?Так, якщо він відповідає струму, категорії застосування, має справні блокування, нормальні контакти та не має ознак перегріву.
Коли краще робити новий АВР?Коли силова база зношена, немає запасу по струму, є перегрів, небезпечні підключення або неможливо забезпечити нормальні блокування.
Чи можна додати ДГУ, UPS або BESS?Так, але тільки після перевірки логіки пріоритетів, сигналів готовності, заборон перемикання та сценарію повернення на основне джерело.
Чи буде передбачений сервісний байпас?Так. Сервісний байпас має бути описаний так, щоб персонал розумів, як безпечно обслуговувати АВР і не грав у лотерею біля щита під напругою.
Що потрібно для первинної оцінки?Фото шафи, шильдик або струм АВР, кількість вводів, джерела живлення та короткий опис проблеми.
