1. Для чого потрібні стандарти ПЗІП
Пристрій захисту від імпульсних перенапруг призначений для обмеження короткочасної перенапруги та відведення імпульсного струму. Усередині ПЗІП застосовуються нелінійні елементи — найчастіше металоксидні варистори MOV, іноді у поєднанні з швидкодіючими елементами іншого типу.
Стандарти потрібні для того, щоб не порівнювати ПЗІП “на око”. Вони задають випробувальні імпульси, класи застосування, параметри залишкової напруги, допустимі режими роботи, вимоги до безпечного відключення та індикації стану.
2. Два підходи: каскад IEC/EN та промисловий SPD за UL/IEEE

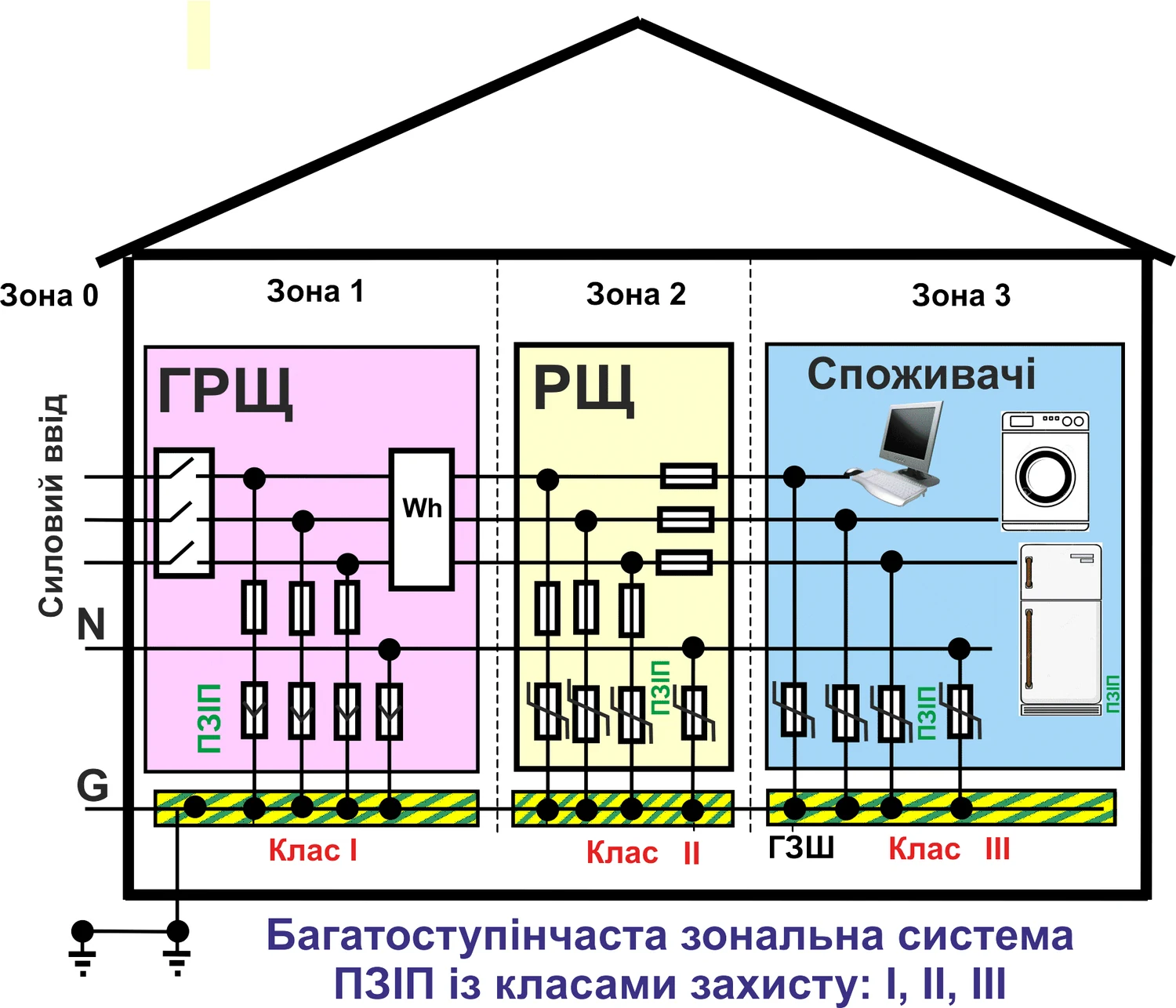

У європейській практиці часто застосовується багатоступенева система: окремі ПЗІП встановлюються на вводі, у розподільчих щитах і біля чутливого обладнання. Така логіка відповідає зональному підходу та класам випробувань I / II / III.

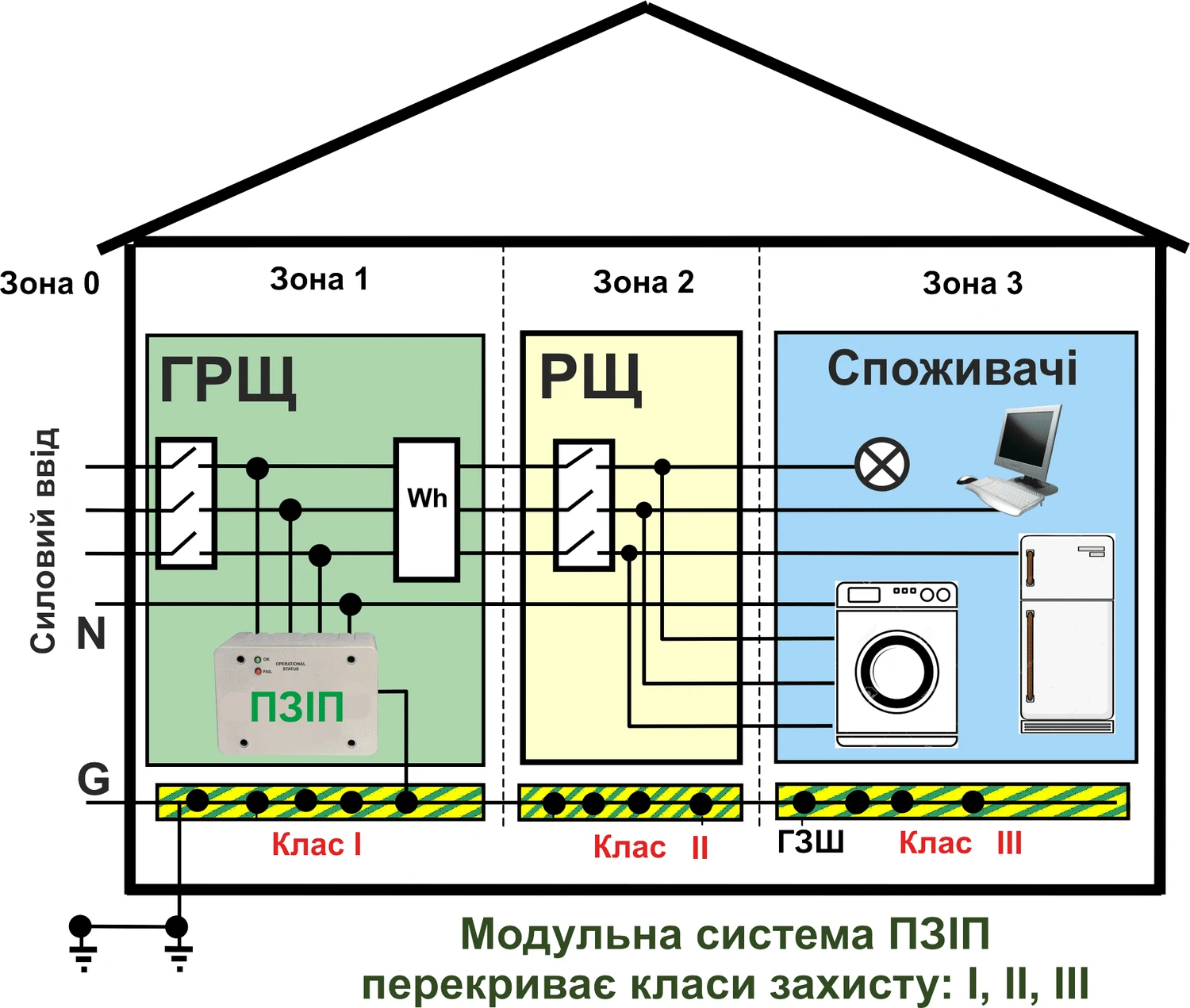

Американський підхід навколо UL 1449 та IEEE C62.41 / C62.45 робить акцент на характеристиці реального імпульсного середовища та випробуванні комплектного SPD як промислового виробу. У таких рішеннях головна ідея — прийняти основну енергію імпульсу на вводі або в силовому щиті та знизити залишкові перенапруги до рівня, безпечного для автоматики.
3. Класи та місце встановлення
| Рівень захисту | Типове місце встановлення | Яке завдання виконує |
|---|---|---|
| Type 1 / клас I | Головний ввід об’єкта, ВРП, ГРЩ, зона входу зовнішньої мережі | Приймає частину енергії грозового або потужного зовнішнього імпульсу; випробування пов’язують з формою 10/350 мкс. |
| Type 2 / клас II | Розподільчі щити, АВР, щити резервного живлення | Обмежує залишкові перенапруги після першого ступеня та імпульси, що виникають усередині об’єкта; типовий імпульс 8/20 мкс. |
| Type 3 / клас III | Безпосередньо біля чутливого обладнання, контролерів, зв’язку, блоків живлення | Зменшує залишкову перенапругу до рівня, безпечного для електроніки; застосовується комбінована хвиля. |
4. Основні параметри вибору ПЗІП
Місце застосування
Для відкритого встановлення та для встановлення в приміщенні вимоги до корпусу, температури, пиловологозахисту та обслуговування можуть відрізнятися.
Час реакції
Показує, наскільки швидко ПЗІП переходить у режим обмеження імпульсу. Для чутливої електроніки це критичний параметр.
Імпульсний струм
Показує, яку величину імпульсного струму пристрій може пропустити через себе без втрати функціональності у межах заявлених випробувань.
Рівень захисту
Важливо не тільки “скільки кА”, а й яку залишкову напругу побачить обладнання після спрацювання ПЗІП.
Uc та TOV
Максимальна тривала робоча напруга і стійкість до тимчасових перенапруг визначають, чи не буде ПЗІП помилково деградувати або аварійно відключатися.
Контроль стану
Індикація, сухі контакти, лічильник імпульсів або дистанційна сигналізація дозволяють бачити не тільки наявність ПЗІП, а й його реальну готовність.
5. MOV, SAD/MOV та гібридні рішення
У більшості промислових ПЗІП основним елементом є металоксидний варистор MOV. Він має високий опір у нормальному режимі, але різко зменшує опір при імпульсі перенапруги та відводить імпульсний струм.

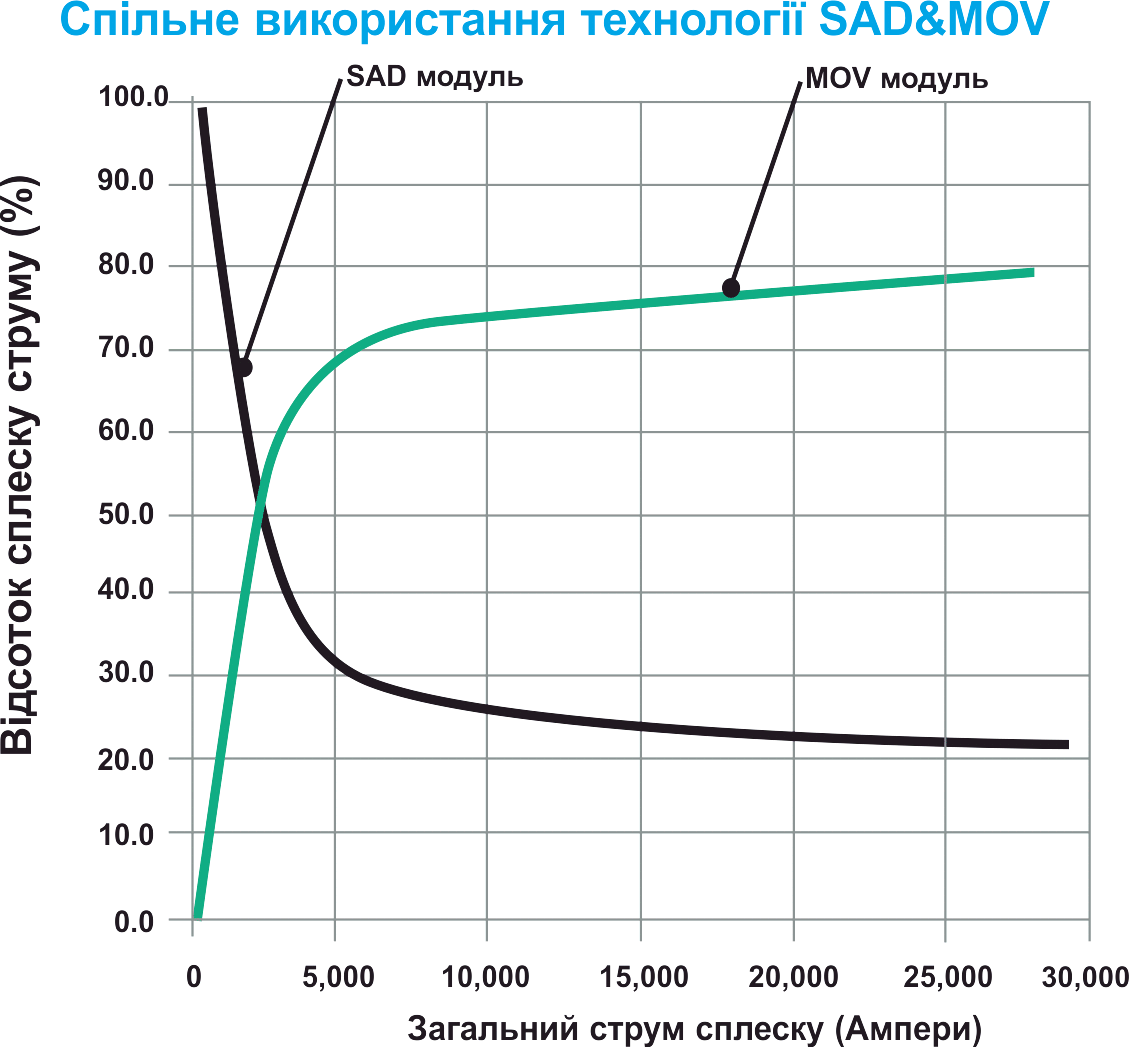

У швидкодіючих гібридних рішеннях MOV може поєднуватися з елементами типу SAD. Ідея такої комбінації — використати швидку реакцію напівпровідникового елемента та енергетичну витривалість варисторної частини.
6. Випробування: 10/350 мкс, 8/20 мкс і комбінована хвиля
Реальний грозовий або комутаційний імпульс не повторюється ідеально. Тому стандарти застосовують уніфіковані форми хвиль для порівняння пристроїв та перевірки їхньої стійкості.
- 10/350 мкс — форма, пов’язана з великим енергетичним імпульсом і випробуваннями Type 1 / клас I.
- 8/20 мкс — форма імпульсного струму для випробувань Type 2 / клас II.
- Комбінована хвиля — застосовується для Type 3 / клас III та перевірки захисту чутливої електроніки.
- TOV — перевірка поведінки пристрою при тимчасових перенапругах, які тривають значно довше за імпульс.
7. Деградація і контроль стану
Варисторні ПЗІП поступово старіють. Після багатьох імпульсів або після одного потужного впливу захисний елемент може частково втратити здатність обмежувати перенапругу. Саме тому для відповідальних об’єктів важливі не лише паспортні кА, а й індикація справності, тепловий захист і можливість дистанційної сигналізації.
Для промислових систем резервного живлення корисні сухі контакти аварії, світлова індикація стану, лічильники імпульсів, а також можливість передачі сигналу в АВР, BMS або SCADA.
8. Що це означає для АВР СТАВР
Для АВР, ВРП, UPS, BESS та систем автоматики ПЗІП має розглядатися не як “додатковий модуль”, а як частина системи живлення. АВР перемикає джерела, але під час грози, комутації або внутрішніх імпульсів саме електроніка, контролери, блоки живлення, інтерфейси зв’язку та котушки керування першими відчувають небезпечні перенапруги.
Варіанти застосування та дані для підбору наведено на сторінці ПЗІП у складі АВР та ВРП.
9. Важливо для практичного застосування
Ефективність ПЗІП визначається не тільки паспортними параметрами самого пристрою. Важливе значення мають місце встановлення, довжина підключення до шин, якість PE-провідника, система заземлення, вирівнювання потенціалів та узгодження ступенів захисту між собою.
Для імпульсів із фронтом у наносекундному діапазоні важлива не лише довжина провідника, а й геометрія підключення: форма траси, відсутність петель, зайвих вигинів і рознесення провідників. Коротке підключення має бути не просто “коротким”, а виконаним так, щоб не створювати додаткової індуктивності на шляху імпульсного струму.
Навіть якісний ПЗІП може працювати неефективно, якщо він встановлений далеко від точки вводу, підключений довгими провідниками або має невдалу форму підключення. Тому в проєкті важливо розглядати ПЗІП не як окремий модуль, а як частину системи електроживлення об’єкта.
10. Висновок
Європейський каскад Type 1 / Type 2 / Type 3 і американський підхід UL / IEEE не потрібно протиставляти. Для відповідального об’єкта вони доповнюють один одного: потрібен сильний захист на вводі, узгоджений захист у щитах розподілу та контроль залишкових імпульсів біля чутливої електроніки.
Правильний ПЗІП — це не тільки “великий струм у паспорті”. Це перевірена конструкція, коректне місце встановлення, короткі підключення, правильне заземлення, індикація стану і зрозуміла логіка обслуговування.
Джерела та нормативна база
Матеріал підготовлено як технічний огляд принципів вибору та застосування ПЗІП/SPD у системах резервного живлення. У статті використано та адаптовано попередні технічні матеріали ESL / СТАВР щодо ПЗІП, багатоступеневих систем захисту, гібридних MOV/SAD рішень, випробувань 10/350 мкс і 8/20 мкс, UL 1449 та IEEE C62.41 / C62.45.
Додатково враховано технічну публікацію: Князєв В. “Технічні вимоги до пристроїв захисту від сплесків напруги портів електроживлення технічних засобів”, журнал “Стандартизація, сертифікація, якість”, №2(75), 2012, с. 46–51.
Також враховано підходи IEC 61643-11, ДСТУ IEC 61000-4-5, UL 1449 та IEEE C62.41 / C62.45 щодо випробувань, класифікації та застосування пристроїв захисту від імпульсних перенапруг.
