ПЗІП у складі АВР, ВРП, UPS, BESS та автоматики
ПЗІП у складі СТАВР — це не окремий модуль у щиті, а частина готового рішення резервного живлення з урахуванням схеми об’єкта, заземлення та рівня імпульсних завад. Завдання рішення — не допустити пошкодження контролерів, блоків живлення, UPS, BESS, автоматики та силового обладнання короткими грозовими, комутаційними і внутрішніми імпульсами.
Чому одного “маленького модуля” недостатньо

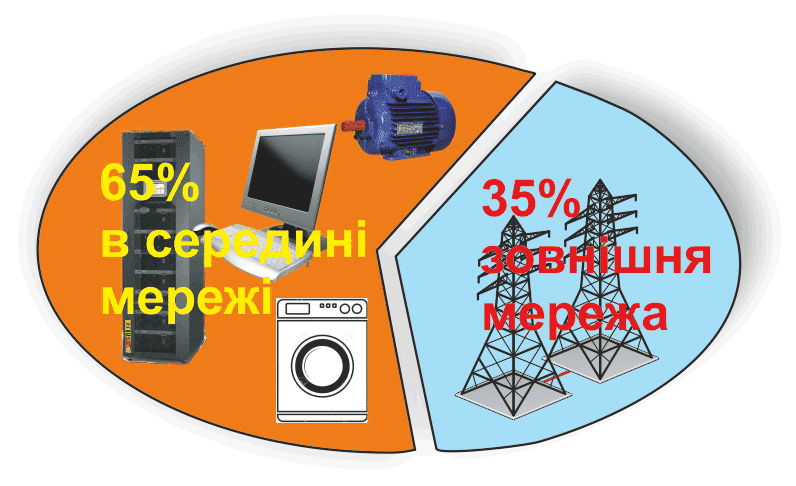

Імпульсні перенапруги можуть приходити ззовні — від блискавки, наведень або комутацій в енергосистемі. Але значна частина перешкод виникає всередині будівлі: від двигунів, контакторів, частотних перетворювачів, ДБЖ, імпульсних блоків живлення та автоматики.
- зовнішні імпульси рідші, але енергетично небезпечніші та можуть призводити до виходу з ладу обладнання;
- внутрішні імпульси частіші та можуть давати збої контролерів;
- захист має бути системним: ввід, розподіл, чутливе обладнання.
Де ставимо ПЗІП
ПЗІП розглядається як частина системи надійності електроживлення, а не як декоративний модуль у щиті.
АВР і ВРП
Захист вводів, шин, автоматики перемикання, контролерів, блокувань і кіл керування.
ДГУ та мережа
Зменшення ризику пошкодження під час грозових, аварійних і комутаційних процесів.
UPS і BESS
Захист чутливої електроніки, байпасних кіл, зарядних і силових модулів.
Автоматика
Захист PLC, контролерів, BMS/SCADA, модулів зв’язку, датчиків та блоків живлення.

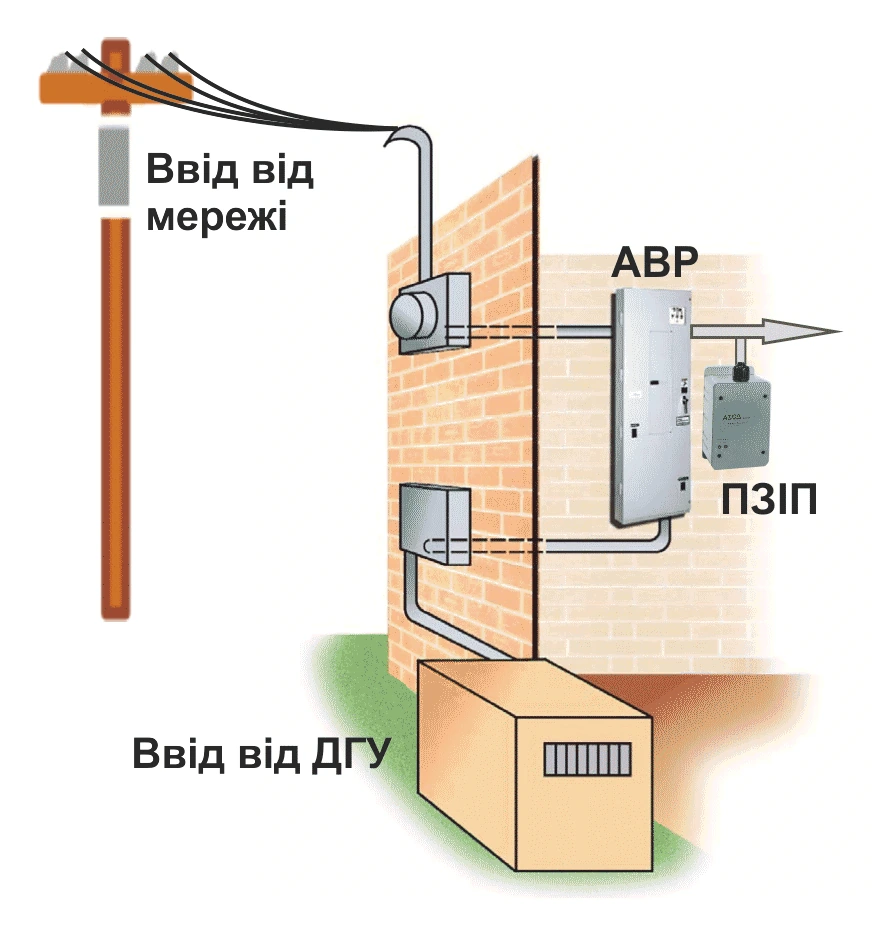

Чому ПЗІП потрібен саме в АВР

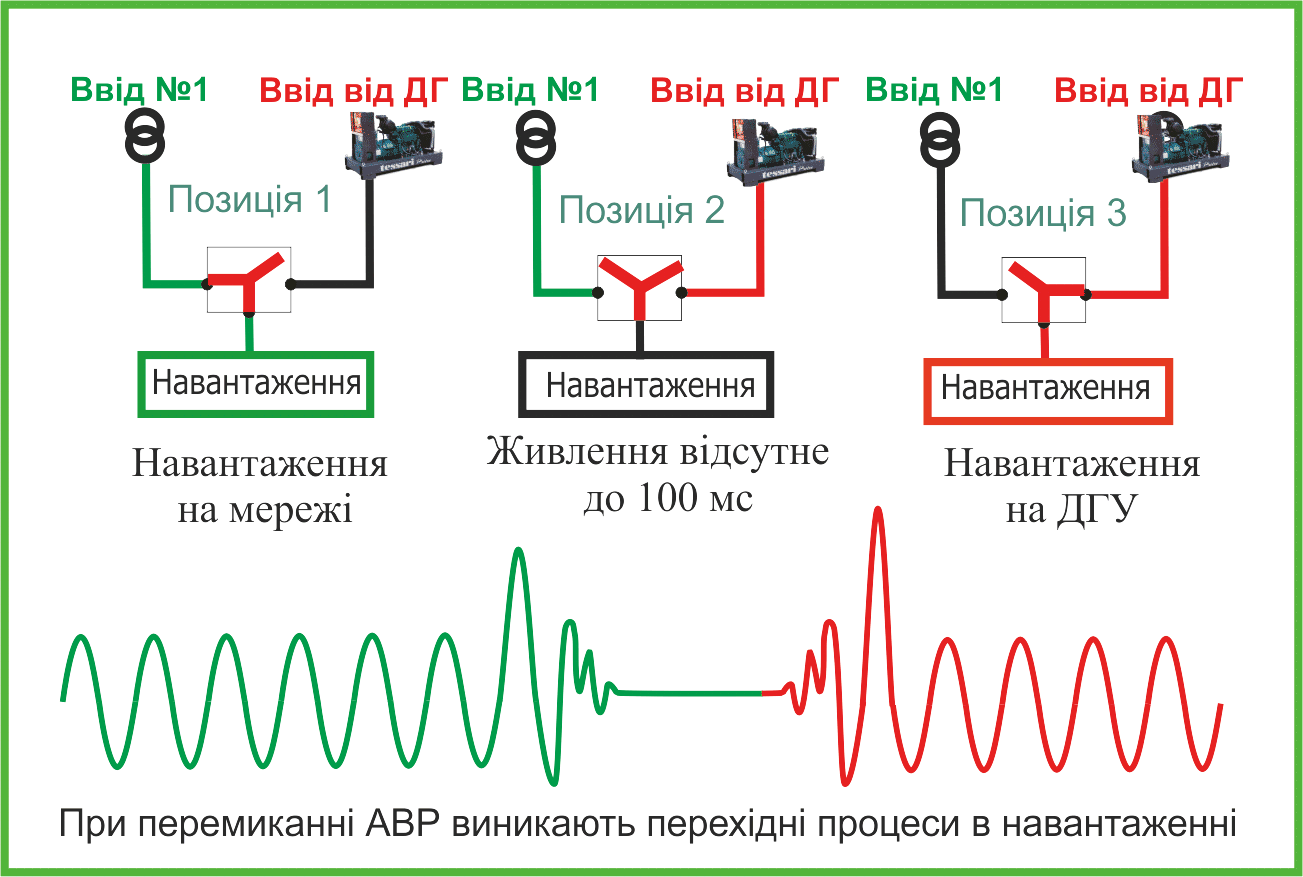

АВР працює на межі двох джерел живлення — основної мережі та генератора. Під час переходу навантаження з одного джерела на інше можуть виникати короткі провали, імпульси та перехідні перенапруги.
- АВР одночасно пов’язаний із мережею, ДГУ та навантаженням;
- контролер, блоки живлення, котушки, інтерфейси та сигналізація чутливі до коротких імпульсів;
- ПЗІП у складі АВР зменшує ризик пошкодження обладнання і “плаваючих” збоїв після перемикань, гроз або аварій у мережі.

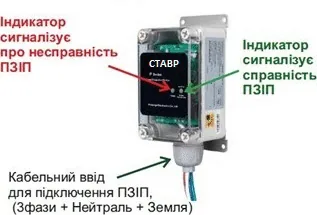

Індикація та контроль стану ПЗІП
Для відповідальних об’єктів важливо не тільки встановити ПЗІП, а й контролювати його стан. Після сильного імпульсу або поступової деградації захисного елемента система має показати, що модуль потрібно перевірити або замінити.
- локальна індикація справності / несправності;
- сухий контакт для сигналу в АВР, BMS або SCADA;
- окреме підключення фаз, нейтралі та захисного провідника;
- зрозумілий контроль для обслуговуючого персоналу.
Каскад захисту
Для відповідального об’єкта ПЗІП підбирають не “за назвою”, а за місцем встановлення, енергією імпульсу та допустимою залишковою напругою.
Ввід будівлі
Потужний рівень захисту приймає основну енергію зовнішнього імпульсу до того, як він потрапить глибше в систему.
Розподільчі щити
Другий рівень зменшує залишкову перенапругу та захищає секції живлення, АВР, ВРП і кабельні лінії.
Чутливе обладнання
Фінальний рівень захищає контролери, зв’язок, автоматику, UPS, BESS і електронні модулі.
Потужний захист на вводі + каскади всередині будівлі
Європейський підхід Type 1 / Type 2 / Type 3 і американський підхід UL / IEEE не конфліктують. Вони доповнюють один одного: зовнішній імпульс треба прийняти на вводі, а внутрішні та залишкові перешкоди — пригасити ближче до обладнання.
У рішеннях СТАВР застосовуються ПЗІП промислового класу із сертифікацією UL 1449. Сертифікація стосується саме SPD/ПЗІП як компонента, встановленого у складі шафи, а загальне рішення проєктується під конкретний об’єкт, схему живлення, заземлення та рівень імпульсних завад.
Що перевіряємо при підборі
Переваги для Замовника
- менший ризик виходу з ладу контролерів, PLC, БЖ і модулів зв’язку;
- менше “плаваючих” збоїв автоматики після гроз і комутацій;
- контроль стану ПЗІП через індикацію або сухий контакт;
- захист не тільки силової частини, а й логіки системи резервного живлення;
- можливість включити ПЗІП у готове ТЗ на АВР або ВРП.
Надішліть ТЗ або схему живлення
Для попереднього підбору достатньо вказати напругу, тип мережі, кількість вводів, джерела живлення, місце встановлення, заземлення та потребу в сигналізації стану ПЗІП.
Розгорнути технічне пояснення для інженера
Принцип роботи ПЗІП
ПЗІП має високий опір у нормальному режимі. Коли з’являється короткий імпульс перенапруги, захисний елемент різко зменшує опір і відводить імпульсний струм у захисний провідник або між провідниками, обмежуючи напругу до безпечнішого рівня.

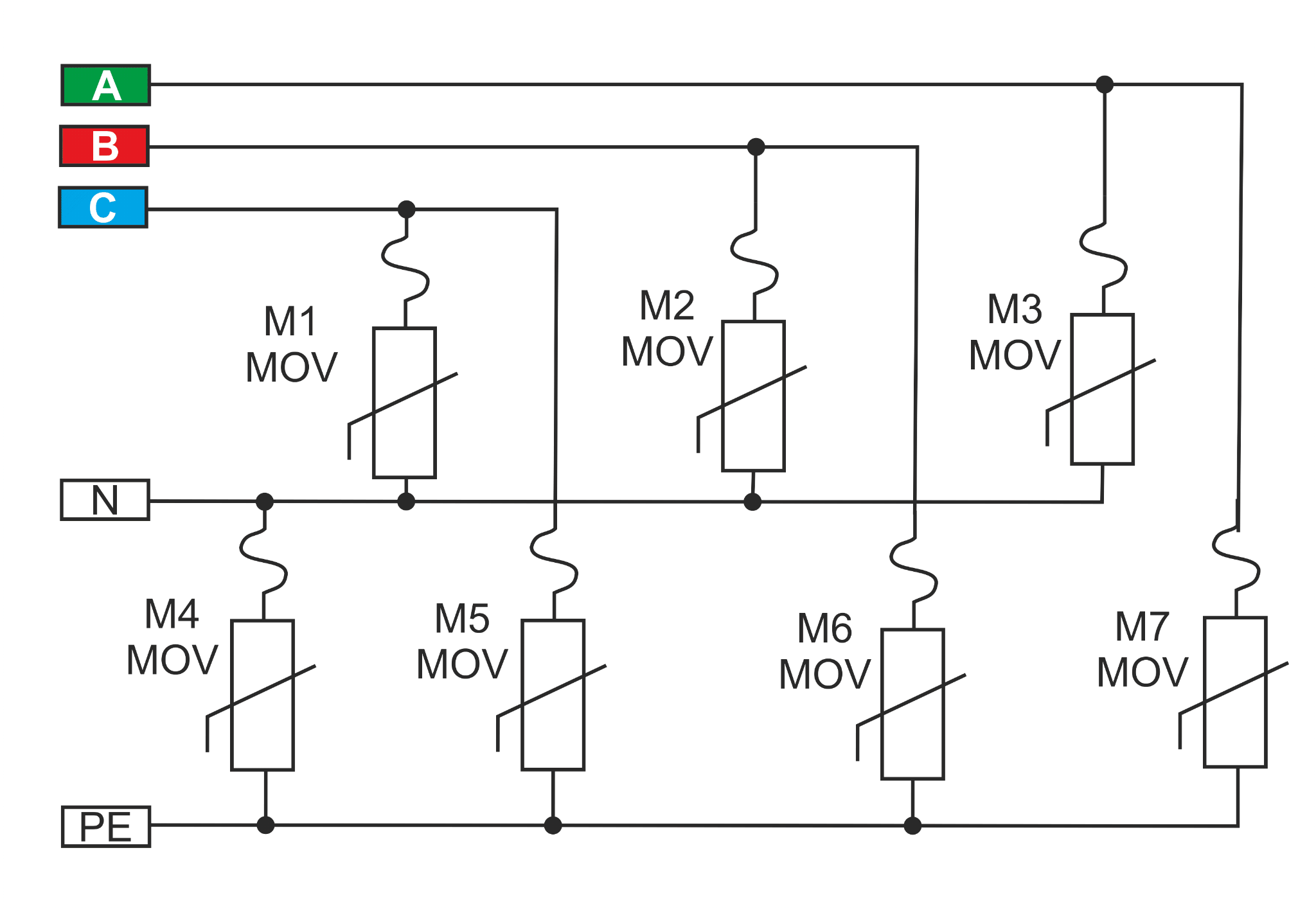

Комбінації захисту
Для різних систем можуть застосовуватися комбінації L-L, L-N, L-G, N-G. Саме схема мережі та система заземлення визначають, які напрями імпульсу потрібно контролювати.
Чому ПЗІП не підбирають за робочим струмом АВР
ПЗІП не є послідовним силовим апаратом і не пропускає робочий струм навантаження. Основний параметр для вибору — здатність витримати імпульсний струм і забезпечити потрібний рівень залишкової напруги.
Контроль стану
Варисторні елементи мають ресурс і деградують після багаторазових імпульсів. Для відповідальних об’єктів бажано передбачати індикацію стану, аварійний контакт і можливість передачі сигналу в BMS або SCADA.
Джерела та нормативна база. Матеріал підготовлено з урахуванням підходів IEC 61643-11, ДСТУ IEC 61000-4-5, UL 1449, IEEE C62.41 / C62.45, а також технічної публікації В. Князєва “Технічні вимоги до пристроїв захисту від сплесків напруги портів електроживлення технічних засобів”, Стандартизація, сертифікація, якість, №2(75), 2012, с. 46–51.
