АВР без розриву живлення — як перемкнути навантаження без паузи

1. Чому звичайне перемикання може бути проблемою

АВР без розриву живлення застосовується там, де навіть коротка пауза у 4–6 мс під час перемикання між джерелами вже є проблемою: UPS може перейти на батареї, автоматика — зупинитися, контролер — видати помилку, а технологічне обладнання — піти в небажаний перезапуск.

У звичайному АВР перемикання виконується за простою логікою: спочатку навантаження відключається від одного джерела, потім підключається до іншого. Це безпечна і правильна схема для багатьох об’єктів, але вона завжди має момент, коли навантаження короткочасно залишається без живлення.

У більшості АВР, які не мають повноцінної дугогасної системи, перемикання не може виконуватися миттєво. Потрібен час на безпечне розмикання силових контактів, згасання дуги та тільки потім — на підключення іншого джерела. На практиці така пауза може становити орієнтовно 3–6 секунд.

Швидкодіючі АВР на перемикачах із дугогасними камерами працюють значно швидше — перемикання може виконуватися за час до 100 мс. Але навіть така пауза для частини відповідального обладнання вже може бути небажаною: UPS може зафіксувати провал, автоматика — видати помилку, а технологічне обладнання — піти в перезапуск.

АВР без розриву живлення вирішує цю задачу інакше: він не намагається просто “швидко розімкнути і замкнути” контакти, а ловить коротке вікно допустимого збігу фаз між джерелами та виконує перемикання за принципом “замикання до розмикання”.

2. Головна ідея: АВР ловить момент збігу фаз

АВР без розриву живлення не синхронізує джерела живлення між собою. Він не “підганяє” генератор під мережу і не керує частотою двигуна генератора в цьому режимі.

Його задача інша: контролер АВР постійно аналізує два наявні джерела і чекає момент, коли вони випадково опиняються достатньо близько за напругою, частотою та фазовим кутом.

Простіше кажучи, АВР ловить коротке “вікно”, коли мережа і резервне джерело на мить потрапляють у допустиме вікно синхронізму. У цей момент АВР може виконати короткочасне накладання джерел і перевести навантаження без помітної паузи.

Ключова ідея: не синхронізувати джерела, а спіймати момент, коли їхні параметри дозволяють безпечно перемкнути навантаження без знеструмлення.

3. Як відбувається перемикання без паузи

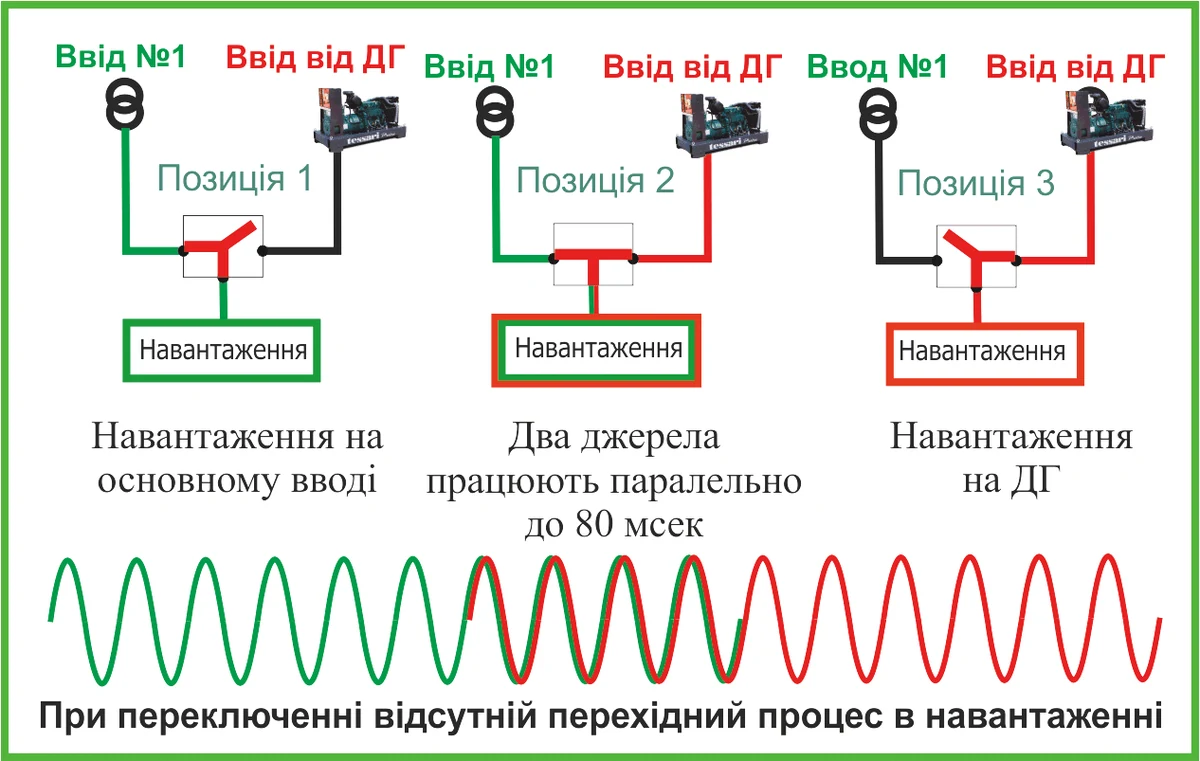

У такому режимі перемикання виконується за принципом “замикання до розмикання”.

Це означає, що перед відключенням першого джерела АВР на дуже короткий час підключає друге джерело. Виникає короткочасне накладання джерел, після чого перше джерело відключається, а навантаження залишається під живленням.

У спрощеному вигляді процес виглядає так:

• навантаження живиться від першого джерела;
• АВР контролює параметри другого джерела;
• коли напруга, частота і фазовий кут потрапляють у допустиме вікно, АВР короткочасно замикає друге джерело;
• протягом дуже короткого часу обидва джерела накладені;
• перше джерело відключається;
• навантаження продовжує живитися від другого джерела без помітної паузи.

Головне — час накладання має бути дуже малим і жорстко контрольованим. Це не режим тривалої паралельної роботи джерел, а лише короткий момент, потрібний для безперервного переходу навантаження.

4. Що перевіряє АВР перед перемиканням

Перед перемиканням без розриву контролер АВР має переконатися, що короткочасне накладання джерел допустиме.

Контролюються основні параметри:

• наявність напруги на обох джерелах;
• різниця напруг;
• різниця частот;
• відносний фазовий кут;
• правильна послідовність фаз;
• готовність силового перемикача;
• допустимість перемикання у вибраному напрямку;
• відсутність аварійних умов.

Якщо параметри не відповідають умовам, перемикання без розриву не виконується.

У такому випадку АВР переходить у безпечний стандартний режим — із розривом живлення. Саме це відрізняє правильний АВР без розриву живлення від небезпечної схеми “з’єднати два джерела і подивитися, що буде”.

5. Чому це не паралельна робота генератора з мережею

АВР без розриву живлення не треба плутати з повноцінною паралельною роботою генератора з мережею.

При повноцінній паралельній роботі генератор синхронізується з мережею, керується частота, напруга, активна й реактивна потужність. Така система потребує окремої логіки керування, захистів, регуляторів і погодження режимів роботи.

АВР без розриву живлення працює інакше. Він не тримає генератор паралельно з мережею довго. Він допускає лише короткочасне накладання джерел на час перемикання.

• АВР без розриву живлення — це короткий перехід без паузи;
• паралельна робота генератора з мережею — це окремий режим енергосистеми;
• Soft Load — це керована паралельна робота джерел із розподілом навантаження.

6. Чим це відрізняється від Soft Load

Soft Load — це складніша система, де навантаження може керовано розподілятися між мережею і генератором.

На відміну від звичайного АВР без розриву живлення, система Soft Load не просто ловить момент збігу фаз для короткого перемикання, а може керувати режимом генератора: частотою двигуна, напругою генератора та розподілом потужності між джерелами.

Тобто АВР без розриву живлення — це коротке перемикання без паузи, а Soft Load — це керована паралельна робота джерел із розподілом навантаження.

7. Що відбувається, якщо момент збігу фаз не зловлено

АВР без розриву живлення не має права виконати накладання джерел, якщо вони не потрапили в допустиме вікно за фазою, частотою або напругою.

Якщо момент збігу фаз не настав або умови небезпечні, система не повинна “тиснути перемикання будь-якою ціною”. У цьому випадку АВР виконує звичайне перемикання з розривом живлення або залишається в поточному безпечному стані — залежно від алгоритму.

Правильна логіка проста: краще коротка контрольована пауза, ніж небезпечне накладання несинхронних джерел.

8. Чому це важливо для UPS / ДБЖ

Для об’єктів із UPS АВР без розриву живлення має особливе значення.

Навіть коротка пауза або провал напруги може змусити UPS перейти на батареї. Якщо такі переходи повторюються часто, батареї отримують зайві цикли розряду, скорочується їхній ресурс, збільшується кількість аварійних повідомлень і зростають витрати на обслуговування.

АВР без розриву живлення дозволяє виконати перемикання так, щоб UPS не сприйняв його як аварію живлення.

• UPS не переходить на батареї без потреби;
• батареї менше зношуються;
• зменшується кількість аварійних подій;
• стабільніше працюють сервери, контролери та ІТ-навантаження;
• знижується ризик помилкового спрацювання автоматики.

9. Чому це важливо для двигунів і технологічних навантажень

Двигуни, насоси, компресори, холодильні машини, вентиляційні системи та інші індуктивні навантаження не люблять коротких провалів і повторних включень.

При звичайному перемиканні з розривом можуть виникати:

• кидки струму;
• механічні удари в приводах;
• зупинка або перезапуск технологічного процесу;
• помилки частотних перетворювачів;
• помилки PLC / контролерів;
• спрацювання захистів;
• нестабільна робота автоматики.

АВР без розриву живлення зменшує ці ризики, тому що навантаження не проходить через повне короткочасне знеструмлення.

Особливо це важливо для об’єктів, де “просто перезапустити” обладнання неможливо або дуже дорого.

10. Повернення з генератора на мережу без паузи

Один із найкорисніших сценаріїв — повернення навантаження з дизель-генератора на міську мережу.

У звичайному АВР після відновлення мережі навантаження часто повертається на неї з короткою паузою. Для частини об’єктів це допустимо. Але для критичних навантажень навіть така пауза небажана.

АВР без розриву живлення може виконати повернення з генератора на мережу без помітного провалу живлення, якщо параметри джерел на мить потрапили в допустиме вікно.

Це особливо корисно для UPS-систем, серверних, дата-центрів, медичних систем, телекомунікаційних об’єктів, безперервних виробництв, насосних і холодильних станцій.

11. Чим це відрізняється від “швидкого АВР”

Не кожен швидкий АВР є АВР без розриву живлення.

Швидкий АВР може просто дуже швидко відключити одне джерело і підключити інше. Але між цими двома діями все одно буде розрив — нехай і короткий.

АВР без розриву живлення працює інакше: він виконує перемикання через короткочасне накладання джерел у момент допустимого збігу фаз.

Головна різниця не тільки в мілісекундах. Головна різниця — у принципі перемикання: звичайний або швидкий АВР працює за логікою “розмикання до замикання”, а АВР без розриву — за логікою “замикання до розмикання”.

12. Де застосовується АВР без розриву живлення

АВР без розриву живлення доцільний там, де коротке знеструмлення може призвести до збою технології, втрати даних, аварійного перезапуску обладнання або небажаного переходу UPS на акумулятори.

• дата-центри;
• лікарні та медичні комплекси;
• аеропорти;
• телевізійні та телекомунікаційні центри;
• промислові підприємства з безперервним процесом;
• насосні та холодильні станції;
• об’єкти критичної інфраструктури;
• системи з UPS, BESS і дизель-генераторами.

13. АВР без розриву живлення СТАВР

У рішеннях СТАВР АВР без розриву живлення розглядається не як “швидкий автомат”, а як окрема інженерна система перемикання відповідальних навантажень.

Варіанти реалізації та вихідні дані для підбору наведено на сторінці рішень АВР із закритим переходом (CTTS).

Для такого рішення важливо правильно визначити:

• які джерела мають перемикатися без розриву;
• чи допускається короткочасне накладання джерел;
• які межі збігу фаз допустимі для конкретного об’єкта;
• який максимальний час накладання дозволений;
• що має відбуватися при відсутності допустимого збігу фаз;
• чи потрібен режим звичайного перемикання з розривом;
• чи потрібен ручний або сервісний режим;
• як система має взаємодіяти з UPS, BESS, ДГУ та диспетчеризацією.

СТАВР проєктує такі рішення з урахуванням реальної схеми електроживлення об’єкта, типу навантаження, вимог до резервування, сервісу, безпеки та моніторингу.

14. Що потрібно для підбору

Для попереднього підбору АВР без розриву живлення потрібно надати:

• кількість джерел живлення;
• типи джерел: мережа, трансформатор, ДГУ, UPS, BESS;
• напругу та частоту;
• номінальний струм навантаження;
• характер навантаження: двигуни, ІТ, UPS, технологічні лінії, змішане навантаження;
• чи допускається короткочасна паралельна робота джерел;
• потрібний напрямок перемикання: мережа → генератор, генератор → мережа, між трансформаторами тощо;
• допустимий час накладання джерел;
• алгоритм дій, якщо момент збігу фаз не настав;
• вимоги до ручного, автоматичного та сервісного режиму;
• вимоги до диспетчеризації, сигналізації та журналу подій;
• умови встановлення шафи.

15. Висновок

АВР без розриву живлення — це рішення для об’єктів, де звичайного перемикання з паузою недостатньо.

Його головна перевага — можливість перевести навантаження між джерелами без помітного знеструмлення, якщо АВР зловив допустимий момент збігу фаз.

Це дозволяє уникнути непотрібних переходів UPS на акумулятори, зменшити кидки струму, захистити двигунні навантаження від небажаних перехідних процесів і підвищити надійність системи електроживлення.

Для критичної інфраструктури, дата-центрів, медичних об’єктів, промисловості, телекомунікацій, UPS, BESS і генераторних систем АВР без розриву живлення є не рекламною опцією, а важливим інженерним інструментом безпечного резервування.
