АВР — для безпечного резервного живлення

АВР без розриву
живлення

Рішення для об’єктів, де навіть коротка пауза під час перемикання між джерелами може викликати перехід UPS на батареї, помилку контролера, зупинку автоматики або небажаний перезапуск технологічного обладнання.

Опис

АВР без перерви живлення

АВР без розриву живлення контролює наявність та якість основної мережі, приймає готовність резервного джерела та виконує перемикання так, щоб навантаження не залишалося без живлення в критичний момент.

Таке рішення застосовують там, де навіть коротка пауза під час перемикання може перевести UPS на батареї, викликати помилку контролера, зупинку автоматики або небажаний перезапуск технологічного обладнання.

У виробах СТАВР перемикач, контролер, захист, блокування, індикація та клеми підключення працюють як єдина система. Тому АВР без розриву живлення — це не просто швидший перемикач, а готовий щит керування резервним живленням для відповідальних навантажень.

Конфігурація АВР підбирається з урахуванням струму, напруги, кількості полюсів, типу навантаження, режиму роботи генератора, вимог до ручного керування, блокувань, індикації, диспетчеризації та сервісного доступу.

Коли це потрібно UPS, контролери, автоматика, серверне, телекомунікаційне та технологічне обладнання.

Без знеструмлення Для задач, де навантаження має залишатися під живленням під час перемикання між джерелами.

Не просто швидкість Система має оцінювати стан джерел, фазові умови, готовність резерву та безпечність перемикання.

Єдина система Силова частина, контролер, блокування, індикація, ручний режим і сервісний доступ працюють узгоджено.

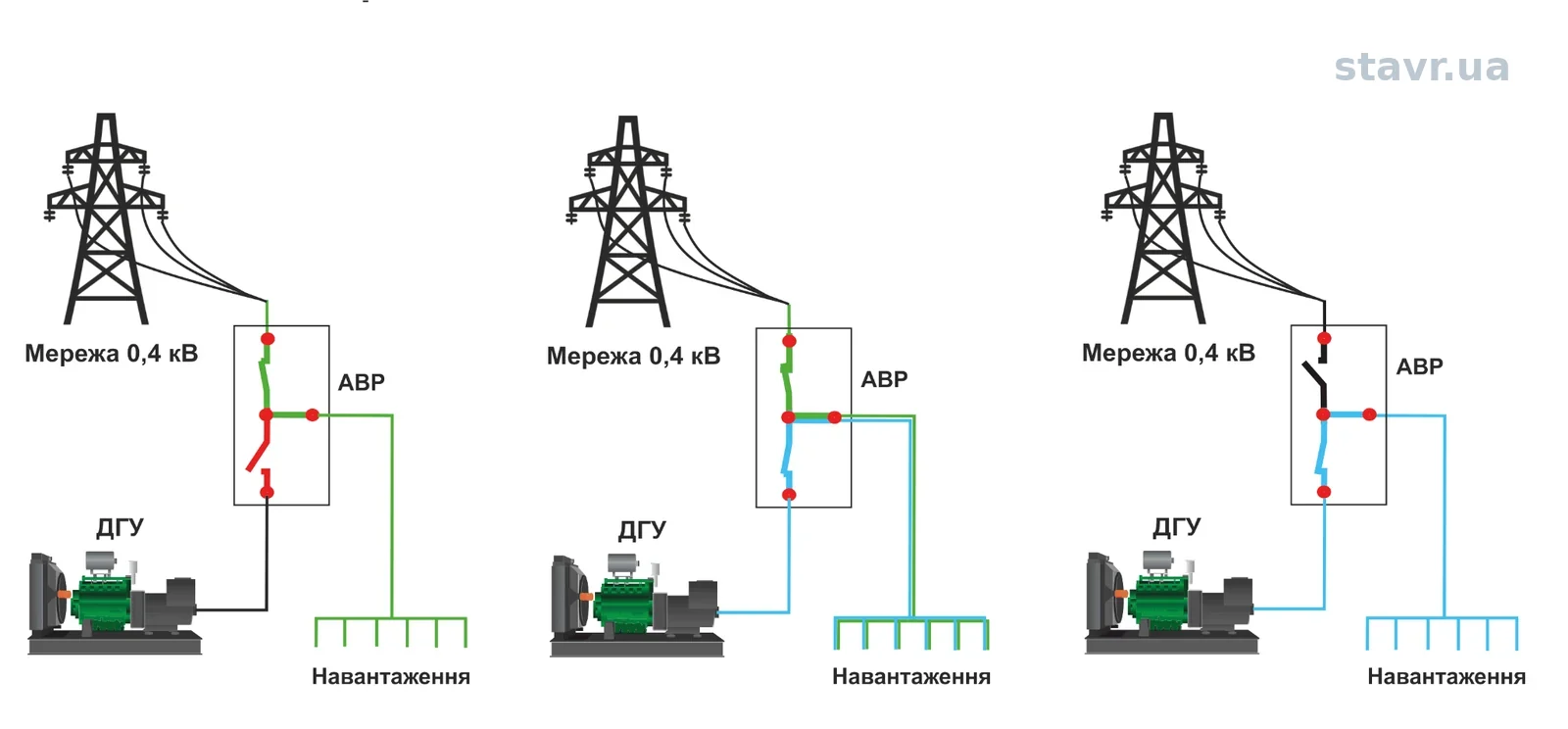

Послідовність перемикання CTTS між мережею 0,4 кВ та ДГУ без повного розриву живлення — Схема послідовності CTTS: навантаження переходить з мережі 0,4 кВ на ДГУ через контрольований короткочасний режим перекриття контактів.

Під час такого перемикання система контролює напругу, частоту, фазовий кут і допустимий час спільної роботи джерел, щоб критичне навантаження не втрачало живлення. Схема показує логіку переходу, а не конкретну конструкцію силової частини.

Без зупинки процесу Рішення для об’єктів, де навіть коротка пауза живлення може зупинити автоматику, UPS, контролер або технологічний процес.

3-позиційний АВР Мережа / нейтраль / генератор. Дає контрольоване відключення навантаження.

Що потрібно для підбору Струм, напруга, кількість полюсів, тип навантаження, режим ДГУ та вимоги до моніторингу.

Особливості

Особливості АВР без розриву живлення

Захист навантаження АВР не підключає навантаження до джерела, яке не відповідає заданим параметрам готовності. У трипозиційному виконанні навантаження може бути відключене від обох джерел при аварійних або нестандартних режимах.

Контрольоване відключення Правильна логіка АВР має відрізняти короткочасні перехідні явища від справді небезпечних режимів. Система не повинна без потреби знеструмлювати навантаження при короткому провалі напруги, але має контрольовано відключити його, якщо подальша робота може бути небезпечною для обладнання.

Надійна контактна група Сегментовані силові контакти з низьким електричним опором зменшують нагрів і втрати в місці комутації. Це підвищує стабільність роботи АВР при тривалому навантаженні.

Захист силових контактів Дугогасні контакти приймають на себе дію електричної дуги під час комутації. Основна контактна пара працює в більш щадному режимі, що збільшує ресурс перемикача.

Гасіння електричної дуги Дугогасна система сприяє швидкому придушенню дуги під час перемикання навантаження. Це зменшує знос контактної системи та підвищує надійність комутації.

Самоочищення контактів Рух контактної групи формує притираючий ефект у момент замикання. Це допомагає підтримувати якість електричного контакту в реальних умовах експлуатації.

Стійкість до аварійних режимів Перемикач підбирається з урахуванням короткочасних перевантажень, провалів напруги та кидків струму в мережі. Для замовника це означає більший запас надійності в складних режимах.

Синфазне перемикання Для моторного навантаження можливе перемикання в момент допустимого фазового збігу джерел. Це зменшує електричний та механічний удар для вентиляторів, насосів і компресорів.

Ручна комутація АВР може мати ручне перемикання за допомогою важеля для сервісу, перевірок або роботи за погодженою процедурою. Це важливо для об’єктів, де потрібен контрольований ручний режим.

Імпульсний соленоїдний механізм Комутаційний механізм працює коротким імпульсом і не потребує постійного живлення котушки в статичному положенні. Це зменшує нагрів керуючого механізму та втрати енергії.

Модульна конструкція Компонування забезпечує зручний монтаж, сервісний доступ та інспекцію контактної системи. Обслуговування виконується швидше і з меншим ризиком помилок.

Мікропроцесорне керування → Контролер забезпечує логіку запуску та зупинки генератора, затримки перемикання, індикацію станів і журнал подій. Це спрощує експлуатацію та аналіз аварійних ситуацій.

Диспетчеризація та моніторинг АВР може передавати сигнали стану, аварій та параметрів у локальну мережу або систему моніторингу об’єкта. Черговий персонал швидше бачить стан живлення і причину події.

Технічні параметри

Базові параметри для попереднього підбору

Клас АВРAC-33B

Відповідність стандартуДСТУ EN 60947-6-1:2018 та UL 1008

Тип схемиМережа / генератор; генератор / генератор — за технічним завданням

Режим переключенняШвидкісне перемикання / перемикання без розриву живлення

Перемикання без розриву живленняЗа наявності двох джерел АВР перемикає навантаження в момент допустимого фазового збігу.

Напруга400 В

Кількість полюсів3P / 4P залежно від схеми підключення

Тип металевої шафиМеталева шафа IP65; інші ступені захисту — за технічним завданням

Струмвід 100 до 3000 А

Режим роботиАвтоматичний, ручний, сервісний / байпас — за потреби. Є можливість ручного перемикання за допомогою важеля.

Опції

Контроль якості параметрів мережі
Журнал подій
Сигналізація
Дистанційний моніторинг
Додаткові комутаційні та захисні прилади — за необхідності
Швидкодіючий модуль захисту від імпульсних перенапруг (ПЗІП) з лічильником імпульсів

Практичне застосування

Насосна станція з двома ДГУ без зупинки живлення

Приклад схеми, де АВР без розриву живлення забезпечує живлення насосної станції через частотний перетворювач і дозволяє перейти між основним та резервним ДГУ без небажаної зупинки технологічного процесу.

CTTS + насосне навантаження

Практичне застосування CTTS: насосна станція, частотний перетворювач, АВР без розриву живлення та два ДГУ

Навантаження не любить паузЧастотний перетворювач і насосна автоматика можуть реагувати навіть на коротке зникнення живлення.

Два джерела резервуОсновний і резервний ДГУ дозволяють будувати стійку схему для відповідального технологічного навантаження.

Перемикання під контролемСТАВР контролює параметри джерел і виконує перехід без зайвого удару по процесу.

Технічне порівняння

CTTS і STS: відмінності та роль Online UPS

Чим відрізняються CTTS і STS, коли можливий перехід без перерви та яку окрему роль виконує Online UPS у системі резервного живлення.

Читати технічне порівняння →

Технічна інформація

Перемикання без знеструмлення навантаження

Пояснення, коли застосовують АВР без розриву живлення, як це впливає на UPS, автоматику, контролери та чутливе технологічне обладнання.

Відкрити статтю →

Заявка

Надіслати дані для підбору АВР

Для попереднього підбору достатньо коротко описати джерела живлення, навантаження, струм, напругу та умови роботи. Фото існуючого щита або ВРП допоможе швидше оцінити рішення, але не є обов’язковим.
