CTTS і STS мають два входи та можуть перевести навантаження лише на доступне й допустиме друге джерело. Для Closed Transition обидва джерела мають бути одночасно доступними й допустимими. CTTS контролює різницю напруги, частоти та кута фаз, очікує входження джерел у встановлене вікно синхронізму й у цей момент виконує плановий перехід з 0 мс перерви живлення. Постійний синхронізм джерел не потрібен. Для гарантованого аварійного переходу STS за 2–9 мс його два джерела, навпаки, мають постійно залишатися синхронізованими: момент відмови активного вводу наперед невідомий, тому чекати синхронізму після аварії STS не може. Якщо синхронізму немає, швидкий перехід блокується або виконується з паузою; за результатом для навантаження перевага STS над звичайним АВР зникає. Online UPS не замінює АВР: він тимчасово живить навантаження від батареї, запас енергії якої обмежений. У схемі з ДГУ UPS утримує навантаження, поки генератор запускається, а АВР підключає його до входу UPS.
Не впевнені, яка архітектура потрібна?Опишіть джерела, навантаження та допустиму перерву — інженер СТАВР допоможе визначити, чи потрібен CTTS, STS або АВР у поєднанні з Online UPS.
Отримати технічний підбір1. Чому ці системи плутають
CTTS і STS виконують комутаційну задачу: контролюють два AC-джерела та підключають навантаження до одного з них. Жоден із цих апаратів не має власного запасу енергії. Якщо друге джерело відсутнє або неприйнятне, перемикати навантаження нікуди.
Online UPS виконує енергетичну задачу: його інвертор підтримує навантаження від DC-ланки та батареї, коли вхідна мережа зникла. Але цей режим обмежений часом автономної роботи. Після розряду батареї живлення також зникне, якщо до входу UPS не буде подане інше AC-джерело.

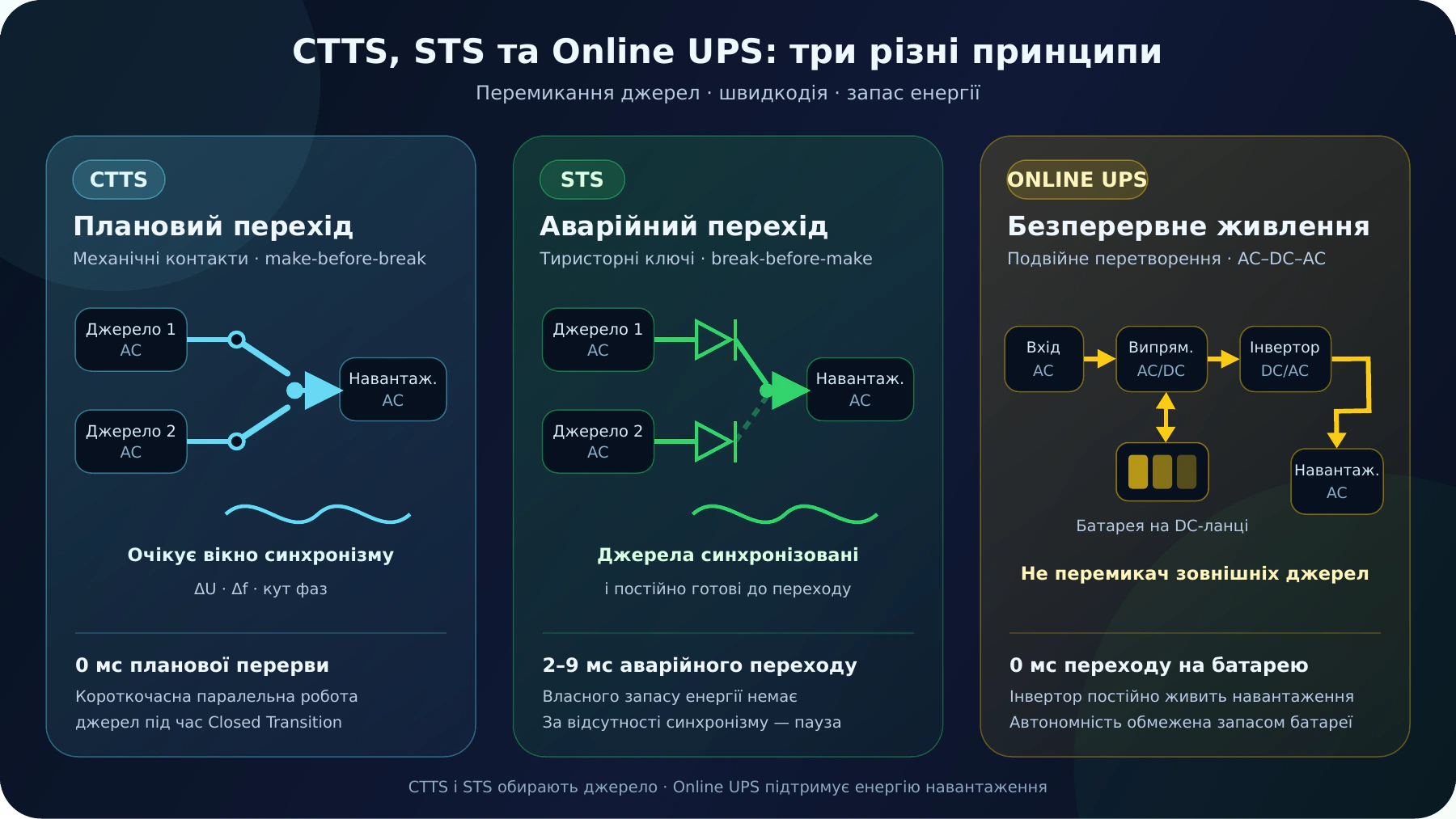

2. Принцип роботи CTTS і STS та роль Online UPS
Механічні контакти
Closed Transition Transfer Switch виконує замикання нового джерела до розмикання попереднього. Джерела короткочасно працюють паралельно, тому перед переходом автоматика контролює напругу, частоту, чергування фаз і кут між джерелами. CTTS не синхронізує джерела, а очікує моменту, коли вони самі ввійдуть у встановлене вікно синхронізму. Наприклад, для ASCO Closed Transition модуль різниці фазових кутів має бути меншим за 5° (у межах ±5°), різниця частоти — меншою за 0,2 Гц, а різниця напруг — меншою за 5%; для інших моделей межі визначає виробник.
Напівпровідникові ключі
Static Transfer Switch використовує силові тиристори або інші напівпровідникові ключі. Він відключає неприйнятний вхід і підключає допустимий другий вхід за принципом break-before-make. Оскільки аварія може статися будь-якої миті, для гарантованого переходу за 2–9 мс джерела STS повинні постійно бути синхронізованими, а контролер — безперервно підтверджувати допустимі різниці напруги, частоти й кута фаз. Якщо синхронізм втрачено, швидку комутацію блокують і вводять паузу до безпечного повторного підключення навантаження.
Подвійне перетворення
Вхідна AC-напруга перетворюється на DC, а інвертор знову формує AC для навантаження. Акумулятор підключений до DC-ланки. У типовій комплексній схемі UPS отримує вже вибране АВР джерело — мережу або ДГУ — і не виконує функцію зовнішнього АВР.
3. Що відбувається при раптовому зникненні активного джерела
CTTS
Якщо активне джерело вже зникло, замкнути друге джерело «до розмикання першого» неможливо: першого джерела фактично немає. CTTS очікує появи та готовності резервного джерела, після чого виконує звичайне перемикання з перервою. Для схеми «мережа — ДГУ» до цієї перерви додається час запуску та стабілізації генератора.
STS
STS виявляє неприйнятність активного входу, припиняє його провідність і підключає допустимий альтернативний вхід. Якщо другого допустимого джерела немає, STS не може підтримати навантаження. Якщо резервне джерело було синхронізоване з активним у момент аварії, перехід відбувається орієнтовно за 2–9 мс із мінімальним фазовим стрибком.
На практиці промислове навантаження є змішаним. Крім двигунів і трансформаторів, воно містить імпульсні блоки живлення, випрямлячі, частотні перетворювачі та інвертори з зарядженими DC-шинами. Різка зміна фази може спричинити імпульс перезаряду вхідних конденсаторів, кидок струму, втрату синхронізації електронного перетворювача, спрацювання захисту або перевантаження силових тиристорів STS.
Online UPS
У режимі подвійного перетворення інвертор продовжує живити навантаження від DC-ланки, а батарея компенсує втрату вхідної енергії. Тому час переходу на батарею дорівнює нулю. Проте автономність обмежена: якщо мережа не відновиться і АВР не подасть на вхід UPS живлення від ДГУ до розряду батареї, вихідна напруга зникне.
4. Порівняльна таблиця
| Критерій | CTTS | STS | Online UPS |
|---|---|---|---|
| Основна задача | Контрольований перехід між двома джерелами, зокрема без знеструмлення під час погодженого переходу | Швидкий вибір одного з двох незалежних AC-джерел | Безперервне та стабілізоване живлення навантаження |
| Зовнішні джерела | Два контрольовані входи | Два контрольовані входи | У типовій схемі — один уже вибраний АВР вхід; батарея є тимчасовим внутрішнім джерелом енергії. Окремий байпасний вхід не робить UPS заміною зовнішнього АВР |
| Силовий елемент | Електромеханічні контакти | Напівпровідникові ключі, переважно тиристори | Випрямляч, DC-ланка, інвертор, батарея та статичний байпас |
| Паралельна робота джерел | Так, короткочасно під час Closed Transition | Ні, типовий режим — break-before-make | Не є принципом живлення навантаження; джерела розділені силовими перетворювачами |
| Контроль фазового узгодження | Постійний синхронізм не потрібен. Для Closed Transition контролер має зафіксувати входження двох доступних і допустимих джерел у встановлене вікно різниці напруги, частоти та кута фаз | Для гарантованого аварійного переходу за 2–9 мс обидва джерела мають постійно залишатися синхронізованими, а STS — безперервно контролювати різниці напруги, частоти та кута фаз | Не є умовою переходу на батарею: навантаження постійно живиться від інвертора |
| Плановий перехід | 0 мс перерви живлення, коли обидва джерела доступні, допустимі та ввійшли у встановлене вікно синхронізму | Між синхронізованими джерелами — зазвичай 2–9 мс. Якщо синхронізму немає — із проєктною паузою, орієнтовно 3–5 с | Не перемикає навантаження між двома зовнішніми джерелами; це функція АВР перед UPS |
| Перехід при раптовій втраті входу | З перервою; для ДГУ — після його запуску та стабілізації | Якщо резервне джерело допустиме та синхронізоване з активним у момент аварії — орієнтовно 2–9 мс. Якщо синхронізму немає — із паузою до безпечного повторного підключення навантаження | 0 мс на батарею в режимі подвійного перетворення |
| Запас енергії | Немає | Немає | Є, в акумуляторній батареї або іншому DC-накопичувачі |
| Корекція якості напруги | Ні; навантаження отримує параметри вибраного джерела | Ні; навантаження отримує параметри вибраного джерела | Так, інвертор формує вихідну напругу в межах характеристик UPS |
| Типові навантаження | Промислові, комерційні та інфраструктурні навантаження. Для планового перемикання між двома ДГУ без розриву живлення CTTS контролює напругу, частоту та кут фаз, очікує входження обох джерел у встановлене вікно синхронізму й у цей момент виконує Closed Transition | Критичні навантаження з одним вводом, що мають два незалежні підготовлені джерела | Сервери, автоматика, зв’язок, медичне та інше навантаження, яке не допускає перерви |
| Головне обмеження | Перехід без перерви живлення можливий, коли обидва джерела одночасно доступні та допустимі, а CTTS зафіксував їх входження у встановлене вікно синхронізму. Постійний синхронізм джерел не потрібен | Потрібні два постійно синхронізовані й допустимі джерела. Без синхронізму швидкий перехід 2–9 мс втрачається; потрібні пауза, перевірка inrush та імпульсної здатності STS, а за результатом для навантаження система працює як АВР із перервою | Після вичерпання енергії батареї живлення зникне, якщо АВР не подасть мережу або ДГУ; потрібне обслуговування акумуляторів |
5. Типові правильні поєднання
Комутацію джерел і сервісні режими біля ДБЖ розглянуто на сторінці рішень АВР для ДБЖ / UPS.
6. Як вибрати систему
Коли потрібен CTTS
Є два потужні AC-джерела; потрібні планові переходи між джерелами без зупинки навантаження; аварійна перерва допустима або критична частина навантаження захищена окремим UPS.
Коли потрібен STS
Є два незалежні, постійно готові та синхронізовані джерела; навантаження має один ввід; потрібне аварійне перемикання за 2–9 мс. Якщо постійний синхронізм джерел забезпечити неможливо, основна перевага STS втрачається.
Коли потрібен Online UPS
Навіть коротка перерва призводить до зупинки, втрати даних або порушення технологічного процесу. Батарея повинна мати достатню автономність, щоб дочекатися готовності ДГУ або безпечно завершити роботу.
Коли потрібне поєднання
Для критичного навантаження, яке не допускає перерви, а резервним джерелом є ДГУ. АВР керує мережею і генератором, UPS перекриває час запуску ДГУ, а після перемикання продовжує живити навантаження від генератора.
7. П’ять поширених технічних помилок
- «CTTS завжди перемикає без розриву». Ні. Для планового Closed Transition потрібні два одночасно доступні й допустимі джерела. CTTS очікує їх входження у встановлене вікно синхронізму та виконує перехід без розриву саме в цей момент. Якщо активне джерело вже зникло, перехід буде з розривом; якщо обидва джерела присутні, але вікно не досягнуте, Closed Transition очікується або блокується відповідно до налаштувань контролера.
- «STS є різновидом UPS». Ні. STS — це твердотільний перемикач. Він не має накопичувача енергії та не може продовжувати живлення навантаження, якщо обидва джерела живлення відсутні.
- «Електронне навантаження завжди витримає фазовий стрибок». Ні. Імпульсні блоки живлення, випрямлячі, інвертори та частотні перетворювачі можуть створити великий перехідний струм і перевантажити STS. Тому для гарантованого швидкого переходу джерела STS мають постійно залишатися синхронізованими.
- «Online UPS переходить на батарею за кілька мілісекунд». У нормальному режимі подвійного перетворення навантаження постійно живиться від інвертора, тому час переходу на батарею — 0 мс.
- «UPS може необмежено живити навантаження після зникнення мережі». Ні. UPS лише використовує розрахунковий запас енергії батареї. Для тривалої роботи потрібне відновлення мережі або підключення ДГУ через АВР.
8. Висновок
Основна відмінність STS від CTTS полягає у способі та моменті перемикання. STS має виконати аварійний перехід у непередбачуваний момент, тому для гарантованого перемикання за 2–9 мс його два джерела повинні постійно залишатися синхронізованими. Якщо синхронізму немає, швидкий перехід блокується або виконується з паузою; за результатом для навантаження STS працює як звичайний АВР із перервою.
CTTS не синхронізує джерела й не вимагає їх постійного синхронізму. Для планового Closed Transition два джерела мають бути одночасно доступними та допустимими. Контролер очікує, доки різниця напруги, частоти та кута фаз увійде у встановлене вікно синхронізму, після чого короткочасно з’єднує джерела паралельно та виконує перехід без перерви живлення (0 мс). Якщо одне джерело вже зникло, CTTS переходить із розривом живлення. Якщо обидва джерела присутні, але вікно синхронізму не досягнуте, Closed Transition очікується або блокується відповідно до налаштувань контролера.
Online UPS — не перемикач і його не слід відносити до перемикачів джерел. UPS є елементом безперервного живлення з обмеженим запасом енергії в акумуляторній батареї. У комплексі з АВР та ДГУ він утримує критичне навантаження під час запуску генератора, після чого АВР подає напругу ДГУ на вхід UPS.
