АВР для ДБЖ / UPS
Рішення для автоматичного або сервісного перемикання критичного навантаження між UPS, bypass-лінією, мережею, генератором або іншим резервним джерелом. АВР не замінює ДБЖ, а допомагає правильно інтегрувати його в систему резервного живлення об’єкта.
ДБЖ захищає навантаження, але сам потребує правильної комутації
ДБЖ приймає на себе провали, короткі перерви та частину проблем з якістю живлення. Але якщо UPS потрібно обслуговувати, замінити, вивести в bypass або зарезервувати другим UPS, потрібна правильна силова комутація. Саме тут АВР стає частиною системи безперервності живлення.
Не просто “поставити UPS”, а забезпечити керований шлях живлення
У кожному проєкті порядок вузлів може відрізнятися. Важливо не саме розташування одного апарата, а узгоджена логіка роботи: що живить навантаження в нормі, що відбувається при відмові UPS, як виконується сервіс і як система повертається в штатний режим.
Де застосовують АВР для ДБЖ / UPS
Запити “АВР для ДБЖ” часто означають різні задачі. Оберіть сценарій — нижче відкриється фрейм зі схемою та коротким поясненням.

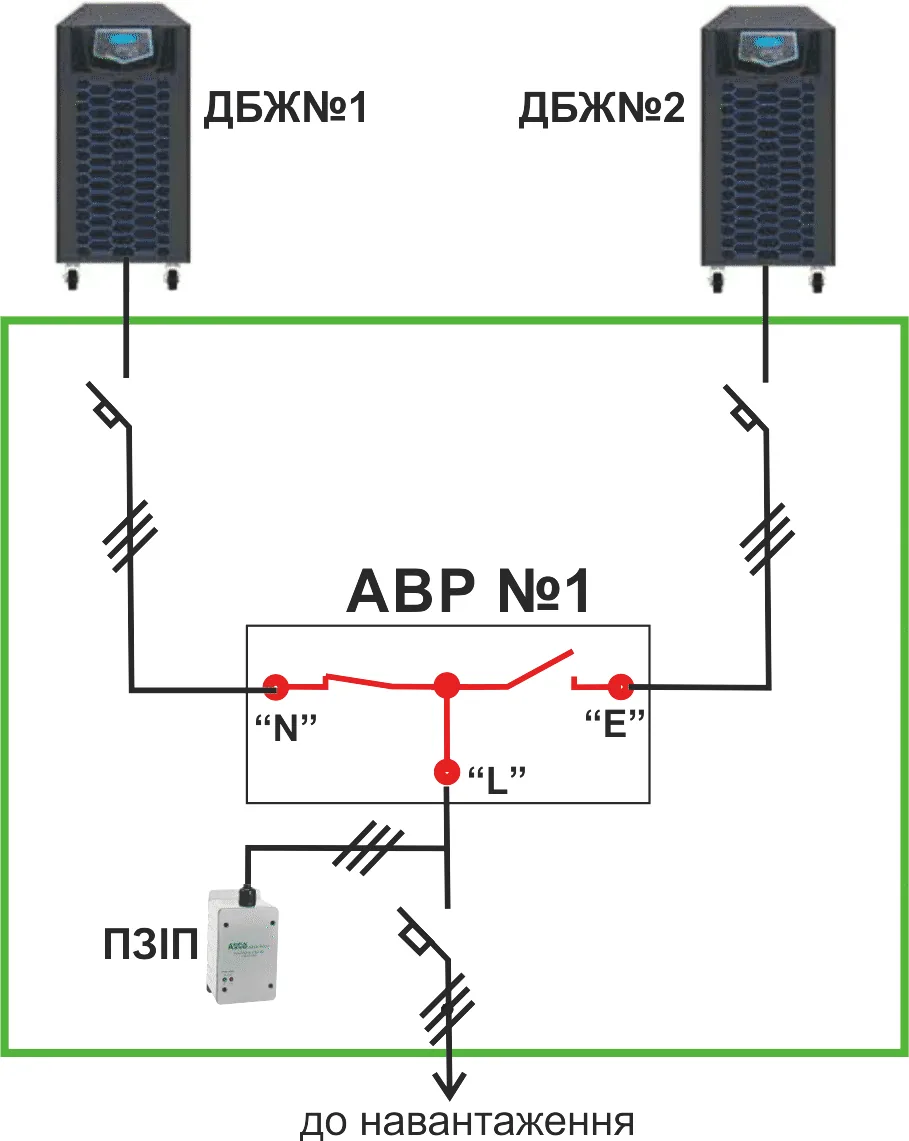

Два UPS → одне критичне навантаження
АВР контролює виходи двох незалежних ДБЖ і переводить навантаження на резервний UPS, якщо основний ДБЖ аварійний, перевантажений, вимкнений або виведений у сервіс.
Така конфігурація резервує не тільки мережу або генератор, а й саму систему безперебійного живлення.
- серверні, телекомунікаційні вузли, автоматика;
- об’єкти, де один UPS не повинен бути єдиною точкою відмови;
- сервіс або заміна одного ДБЖ без зупинки критичного навантаження.

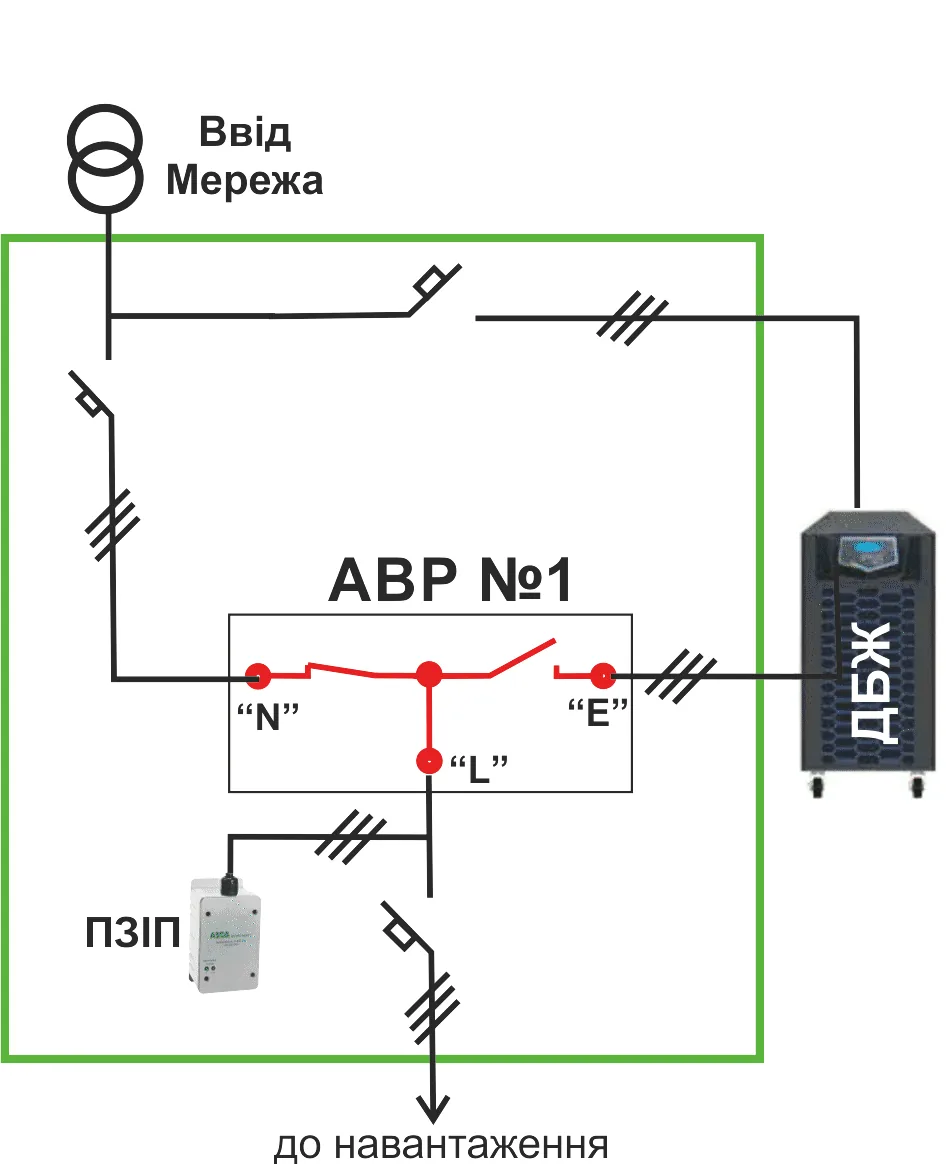

UPS / bypass-лінія
Bypass потрібен для сервісу, перевірки або заміни ДБЖ. Навантаження може бути переведене на обхідну лінію за погодженою процедурою і з необхідними блокуваннями.
Це не заміна UPS, а сервісна придатність системи: об’єкт не повинен залежати від одного апарата без зрозумілого ручного сценарію.
- обслуговування або заміна ДБЖ;
- аварійний режим, коли UPS тимчасово недоступний;
- переведення навантаження без хаотичних ручних перемикань.

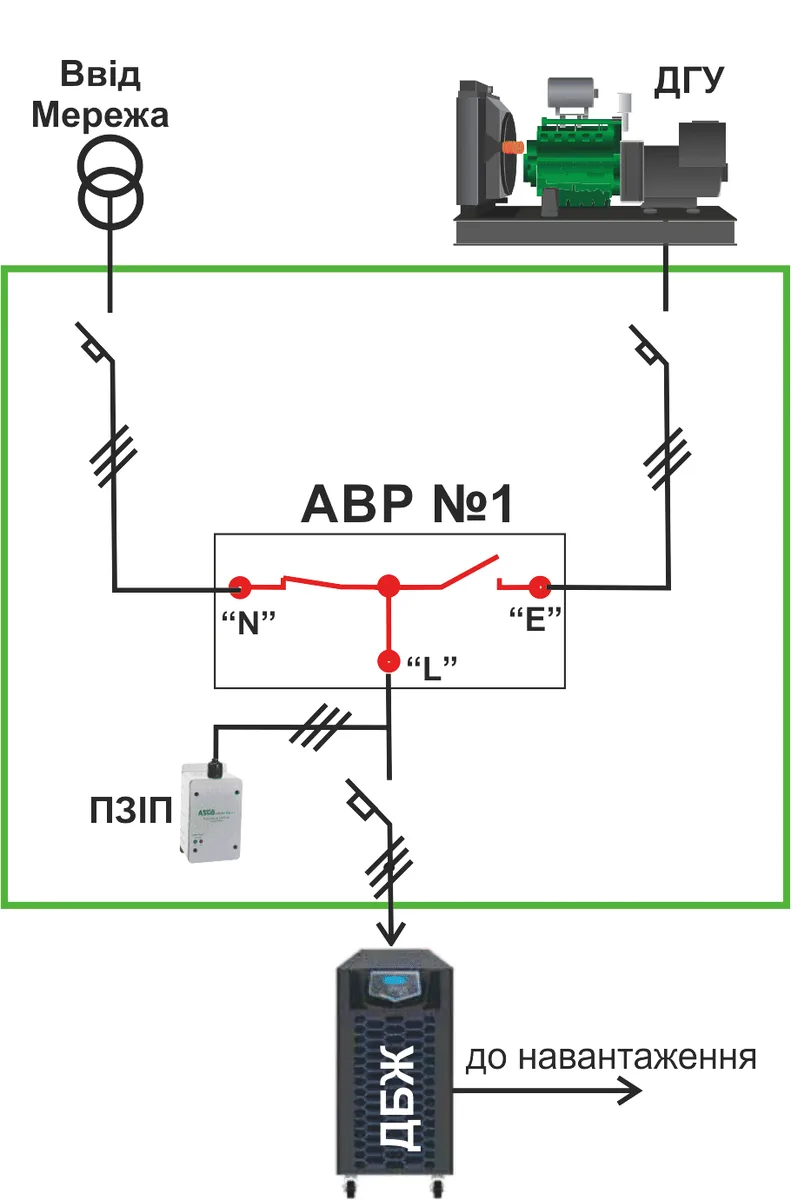

Мережа / генератор перед входом UPS
У цій конфігурації АВР стоїть перед UPS і подає на його вхід основну мережу або резервне джерело від ДГУ. Критичне навантаження при цьому залишається під захистом ДБЖ.
Важливо узгодити генератор, якість напруги, затримки перемикання і допустимі режими роботи UPS, щоб ДБЖ не переходив на батареї без потреби.
- резервування входу UPS від генератора;
- об’єкти з тривалою автономною роботою від ДГУ;
- системи, де UPS має згладжувати короткі провали під час перемикання.
UPS / BESS / інвертор
У сучасних системах резервного живлення UPS може працювати разом із накопичувачем енергії BESS, інвертором, генератором або міською мережею. АВР у такій схемі допомагає керовано переводити навантаження між джерелами.
Важливо не допустити зустрічного живлення, правильно відокремити навантаження від мережі та забезпечити зрозумілу логіку переходу на акумуляторну систему.
- об’єкти з акумуляторним резервом або BESS;
- системи з інвертором, UPS і генератором;
- кероване перемикання навантаження між мережею та накопичувачем.

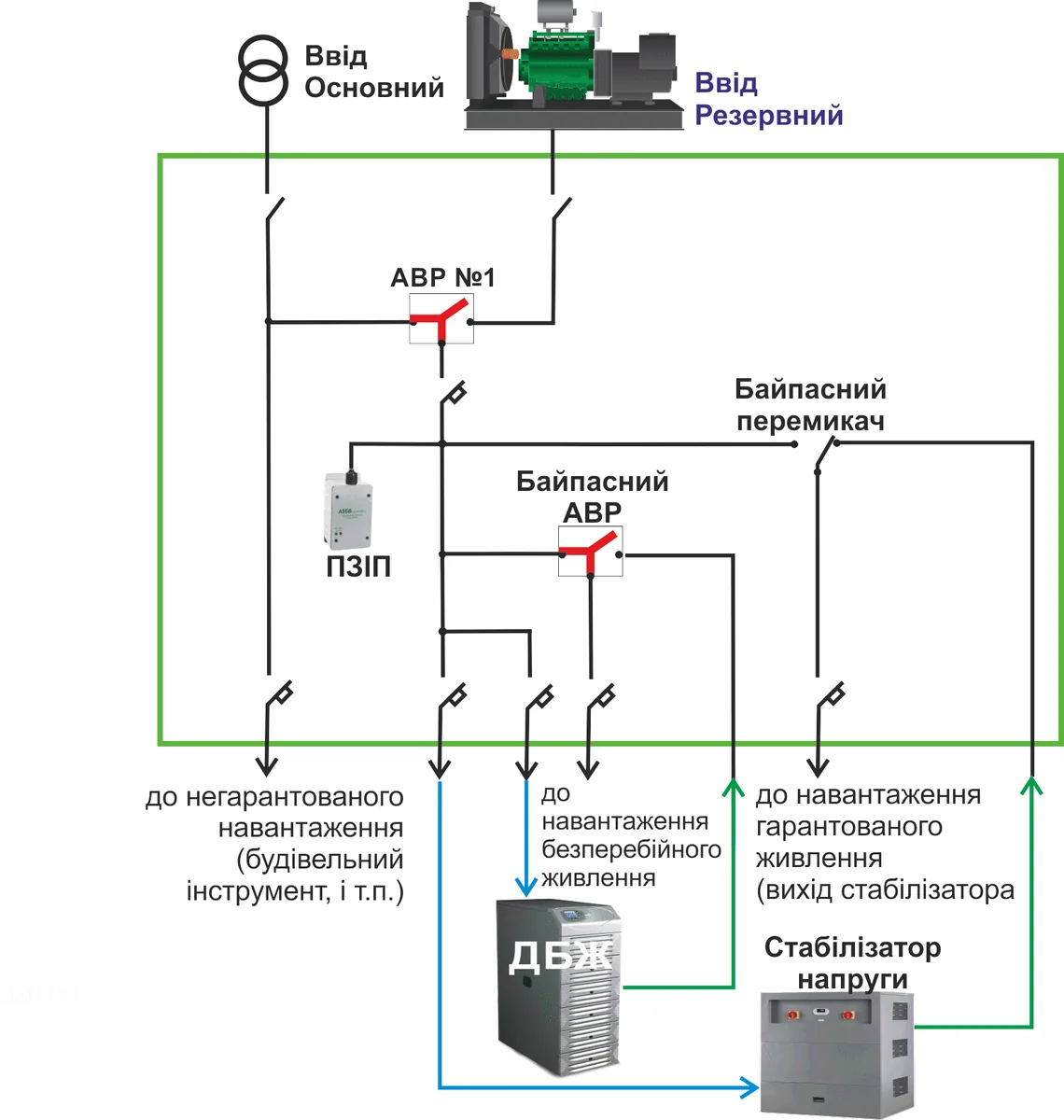

Комплексна система з UPS, стабілізатором, ПЗІП і bypass
На практиці UPS часто працює не окремо, а разом з АВР, стабілізатором, ПЗІП та bypass-лінією. Навантаження можна розділити на групи: негарантоване, безперебійне та гарантоване після стабілізатора.
Така схема показує, що АВР біля UPS — це не один перемикач, а частина загальної логіки резервного живлення і сервісного доступу.
- розділення навантажень за пріоритетом;
- захист автоматики та силової частини через ПЗІП;
- bypass для сервісу та аварійного ручного режиму.
Для UPS важлива не тільки наявність напруги
У системах з ДБЖ помилка комутації може бути не менш небезпечною, ніж сама аварія мережі. Тому АВР має враховувати якість джерел, стан UPS, режим bypass, ручне керування та аварійні сигнали.
Стан джерел
Контроль наявності та якості напруги на входах, виходах UPS або bypass-лініях.
Сервісний режим
Можливість безпечного виведення UPS у сервіс з ручним або автоматизованим сценарієм перемикання.
Блокування
Захист від неправильних режимів, зустрічного живлення та помилкових дій персоналу.
Моніторинг
Передача станів, аварій, положення перемикача та журналу подій у диспетчеризацію або smart-систему.
Ручний bypass
Зрозумілий аварійний і сервісний сценарій, якщо автоматика або UPS тимчасово недоступні.
Критичне навантаження
Сервери, мережеве обладнання, автоматика, контролери, медичні або технологічні системи.
Що достатньо вказати
Для попереднього підбору достатньо описати схему живлення: кількість UPS, наявність bypass, генератора або BESS, напругу / фази, струм навантаження, потужність UPS / BESS та бажаний режим роботи.
Якщо є фото щита, однолінійна схема або ТЗ — додайте їх у форму заявки. Це допоможе швидше визначити правильну логіку перемикання, сервісний режим і необхідні блокування.
АВР для ДБЖ — це про безперервність системи, а не тільки про сам UPS
Навіть якісний UPS не вирішує всі задачі резервного живлення, якщо навколо нього немає правильної схеми комутації, bypass, блокувань, індикації та сервісного доступу. АВР СТАВР дозволяє зробити систему з ДБЖ зрозумілою для експлуатації, безпечною для обладнання і придатною до обслуговування.
Для попереднього підбору достатньо описати схему живлення, кількість UPS, наявність генератора або BESS, струм навантаження, вимоги до bypass та режимів сервісу.
Надіслати дані для підбору АВР для ДБЖ / UPS
Опишіть схему живлення, кількість UPS, наявність bypass, генератора або BESS, струм навантаження та бажаний режим роботи. Фото щита або однолінійна схема допоможе швидше оцінити рішення.
