1. Чому будинку потрібен захист від перенапруг
У старих будинках більшість навантаження складали лампи, нагрівачі та прості електромеханічні прилади. Сьогодні навіть звичайна побутова техніка має електронні плати керування, імпульсні блоки живлення, датчики та комунікаційні модулі.
Імпульсна перенапруга може бути дуже короткою, але цього достатньо, щоб пошкодити блок живлення, контролер, мережевий порт, плату автоматики або електроніку побутового обладнання. Частина пошкоджень виникає одразу, частина проявляється пізніше як нестабільна робота, збої або передчасний вихід з ладу.
2. Звідки приходять імпульсні перенапруги
Перенапруга не обов’язково приходить тільки після прямого удару блискавки. Часто джерелами імпульсних перешкод є комутації в мережі, наведення на зовнішніх лініях, робота двигунів, насосів, компресорів, контакторів, блоків живлення та іншого обладнання.

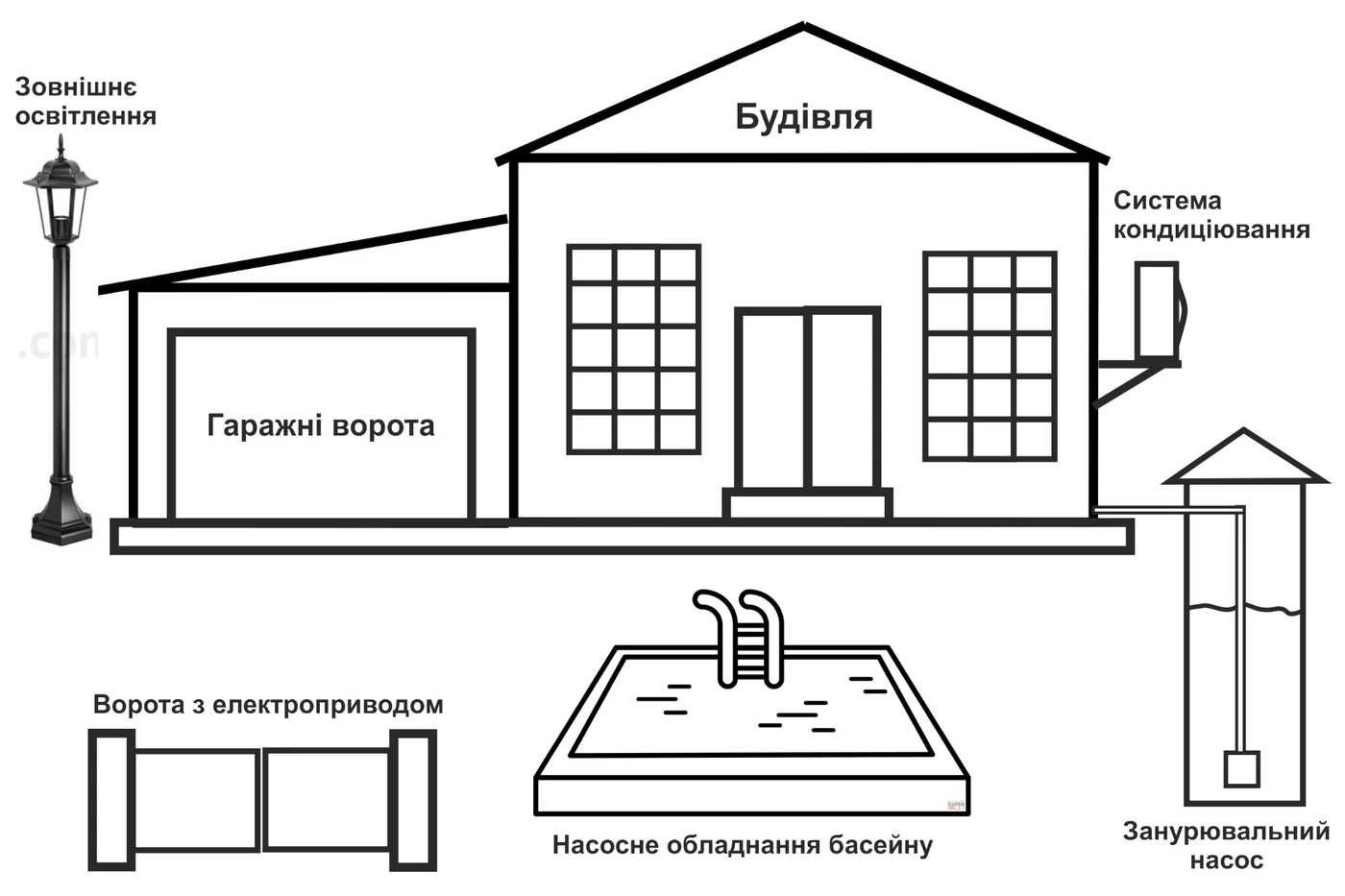

Імпульс може потрапити в будинок через силовий ввід, зовнішнє освітлення, гаражні ворота, насосне обладнання, кондиціонер, лінії зв’язку, антенні та інтернет-лінії. Тому захист тільки однієї розетки або тільки одного щита не завжди дає очікуваний результат.
3. Чому одного ПЗІП часто недостатньо
Один ПЗІП на вводі може прийняти значну частину енергії зовнішнього імпульсу, але після нього у мережі все одно може залишатися небезпечна для електроніки напруга. Крім того, частина імпульсів виникає вже всередині об’єкта: від двигунів, комутацій, частотних перетворювачів, блоків живлення або іншої автоматики.

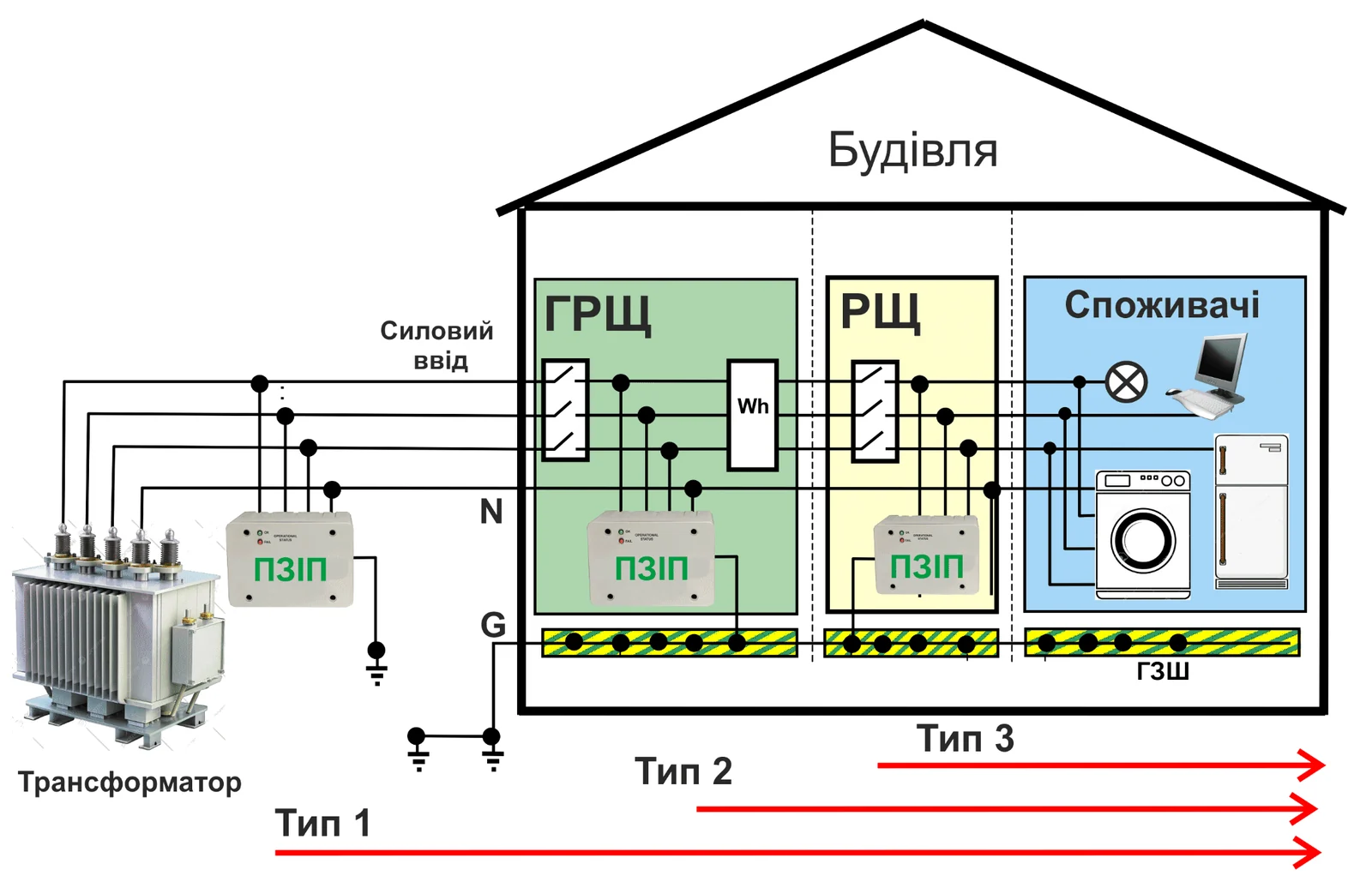

Тому для надійного захисту застосовують каскадний підхід: перший ступінь — на вводі, другий — у розподільчих щитах, третій — біля чутливого обладнання. Завдання не в тому, щоб “поставити найбільший ПЗІП”, а в тому, щоб правильно розподілити рівні захисту по будівлі.
4. Типи ПЗІП простими словами
| Тип ПЗІП | Де встановлюється | Основне призначення |
|---|---|---|
| Тип 1 | Біля силового трансформатора, на вводі в будівлю, у ВРП / ГРЩ або біля точки входу зовнішньої мережі | Приймає найпотужніші імпульси з боку мережі або від наведень блискавки. Це перший ступінь захисту. |
| Тип 2 | У розподільчих щитах, щитах резервного живлення, біля груп важливого обладнання | Зменшує залишкові перенапруги після першого ступеня та обмежує імпульси, що виникають усередині об’єкта. |
| Тип 3 | Безпосередньо біля чутливої електроніки, автоматики, мережевого обладнання, серверів або контролерів | Додатково захищає обладнання, яке погано переносить навіть короткі імпульсні перенапруги. |
5. Типові помилки при встановленні ПЗІП
Один пристрій “на все”
ПЗІП на вводі не завжди захистить роутер, контролер або плату автоматики в іншій частині будинку. Імпульсні перенапруги можуть приходити не лише ззовні, а й виникати всередині будівлі під час роботи насосів, компресорів, кондиціонерів, електродвигунів та імпульсних блоків живлення. Тому для чутливого обладнання часто потрібен додатковий ступінь захисту ближче до місця його встановлення.
Довгі провідники
Довге підключення до PE або шин збільшує залишкову напругу на обладнанні. Для імпульсів важлива не тільки наявність ПЗІП, а й геометрія його підключення.
Невідповідна напруга
ПЗІП повинен відповідати номінальній напрузі та схемі мережі. Невірний вибір Uc може призвести до передчасної деградації або аварійного відключення.
Вибір тільки за ціною
Бюджет завжди має значення, але ПЗІП не варто вибирати лише за найнижчою ціною. Якщо пристрій не відповідає рівню ризику, схемі мережі, системі заземлення, місцю встановлення та чутливості обладнання, він може не забезпечити очікуваний захист під час серйозного грозового або комутаційного імпульсу.
Ігнорування слабкострумних ліній
Інтернет, антени, відеоспостереження, ворота та автоматика можуть занести імпульс у будинок не гірше за силовий ввід.
Погане заземлення
ПЗІП не “знищує” імпульс. Він відводить імпульсний струм у систему захисного провідника або між провідниками. Без правильної системи PE ефективність захисту падає.
Відсутність контролю стану
Варисторні елементи мають ресурс. Для відповідальних систем бажано передбачати індикацію справності або сигналізацію стану ПЗІП.
6. Що потрібно знати для підбору ПЗІП
Для правильного підбору важливо знати не лише “скільки ампер у вводі”. ПЗІП не є послідовним силовим апаратом і не вибирається як автоматичний вимикач за робочим струмом навантаження.
- тип мережі: однофазна 230 В або трифазна 400 В;
- система заземлення та схема N / PE;
- місце встановлення: ввід, ГРЩ, РЩ, щит автоматики, обладнання;
- наявність зовнішніх ліній: ворота, освітлення, насоси, кондиціонери, інтернет, антени;
- наявність генератора, UPS, BESS, стабілізатора або АВР;
- чи потрібна індикація стану, сухий контакт або передача сигналу в автоматику.
7. Висновок
Захист від імпульсних перенапруг у сучасному будинку має бути системним. Правильно підібраний ПЗІП на вводі зменшує ризик від зовнішніх імпульсів, ПЗІП у розподільчих щитах знижує залишкові перенапруги, а локальний захист біля обладнання допомагає захистити чутливу електроніку.
Найкращий результат дає узгоджена система: правильний тип ПЗІП, коротке підключення, справне заземлення, врахування зовнішніх ліній та контроль стану захисту.
Примітка щодо матеріалу
Стаття підготовлена на основі технічного матеріалу ESL / СТАВР щодо захисту житлових приміщень від імпульсних перенапруг, з адаптацією під українську термінологію, практику встановлення ПЗІП, системи резервного живлення та підхід СТАВР до каскадного захисту.
