BESS — це не просто велика батарея. У системі резервного живлення він працює як окреме джерело енергії, яке потрібно правильно відокремити від мережі, узгодити з генератором, UPS, інвертором та навантаженням.
Схема АВР залежить від архітектури підключення BESS: заряд і живлення можуть виконуватись по одному силовому кабелю або по окремих лініях. Від цього залежить логіка відокремлення від мережі, дозвіл на роботу і повернення системи в нормальний режим.
АВР для BESS забезпечує безпечну комутацію, контроль стану джерел, сигнали керування, ручний режим і захист від зустрічної напруги.
Один силовий шляхBESS може заряджатися і живити навантаження через один кабель. Тут критично важливо підтвердити відокремлення навантаження від мережі перед подачею живлення.
Окремий заряд і вихідЯкщо заряд і вихід BESS виконані окремими лініями, схема ближча до класичного АВР: навантаження перемикається між мережею і виходом BESS.
BESS + ДГУ / СЕСBESS може працювати разом з генератором або СЕС, але пріоритети джерел, сигнали готовності та повернення на мережу мають бути узгоджені.
Типові сценарії
Оберіть конфігурацію BESS
Натисніть на сценарій — нижче відкриється фрейм зі схемою та коротким поясненням. Одночасно показується тільки одна схема, щоб сторінка не була перевантажена.
Один кабель: заряд і живлення
BESS сам керує АВР або перевіряє його стан.
Натисніть, щоб відкрити схему ↓Відкрито нижче ↓
Два кабелі: класичний АВР
Заряд окремо, вихід BESS окремо.
Натисніть, щоб відкрити схему ↓Відкрито нижче ↓
Мережа / BESS / ДГУ
BESS для коротких відключень, ДГУ для тривалої автономії.
Натисніть, щоб відкрити схему ↓Відкрито нижче ↓
BESS + Solar Station
Сонячна генерація заряджає BESS, а АВР керує безпечним живленням навантаження.
Натисніть, щоб відкрити схему ↓Відкрито нижче ↓
Моніторинг та управління
Контроль параметрів мережі, BESS, навантаження та подій АВР.
У частині систем BESS заряджається від мережі та живить навантаження через один і той самий силовий шлях. Перед автономним режимом система має підтвердити, що навантаження відокремлене від зовнішньої мережі.
BESS може подавати сигнали керування на АВР.
АВР підтверджує безпечний стан силового кола.
Живлення від BESS подається тільки після безпечного відокремлення.

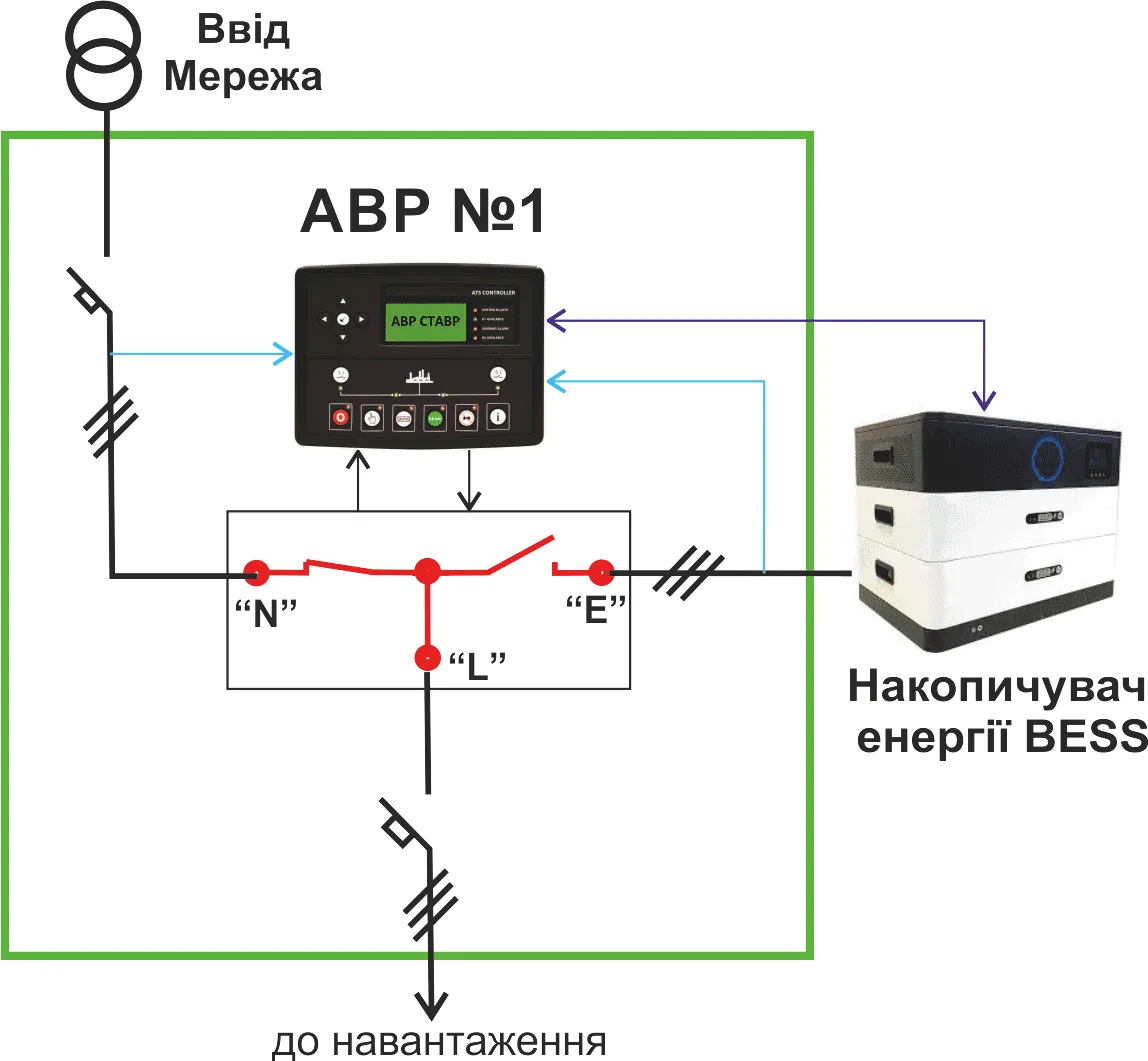

Сценарій, де заряд BESS і живлення навантаження реалізовані через один силовий шлях. Основний ризик — недопустити живлення зовнішньої мережі від BESS.
BESS з окремим входом заряду і окремим виходом живлення
Коли заряд BESS і живлення навантаження виконані окремими лініями, АВР працює ближче до класичної схеми: навантаження живиться від мережі або від виходу BESS.
Окремий шлях для заряду акумуляторної системи.
Окремий вихід BESS як резервне джерело.
АВР виконує перемикання мережа / BESS.

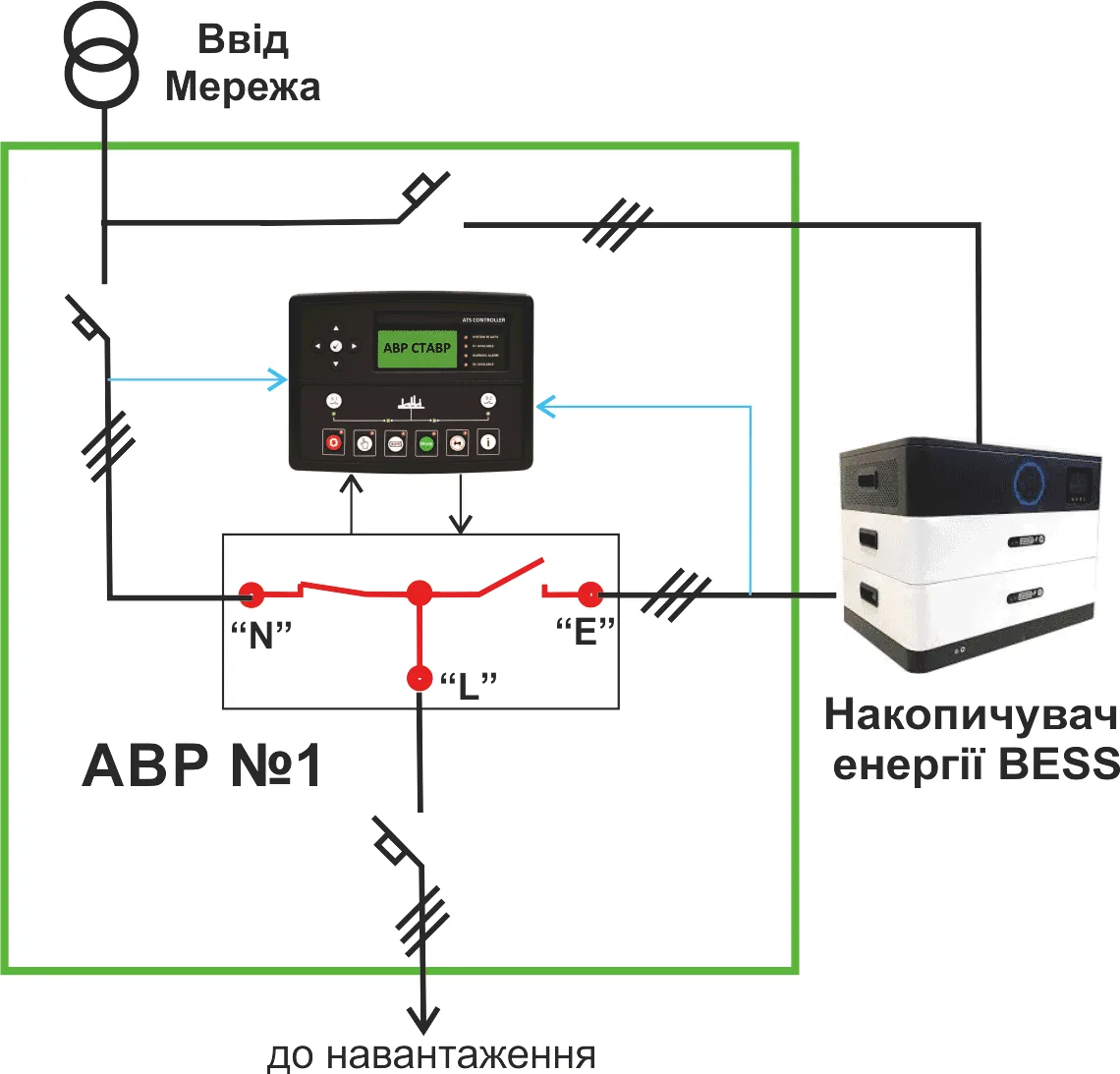

Схема ближча до класичного АВР: BESS має окремий вихід на резервне живлення навантаження.
Мережа / BESS / ДГУ
BESS може забезпечити живлення під час коротких або середніх відключень, а генератор — підтримати об’єкт при тривалій відсутності мережі або при розряді BESS.
Потрібні пріоритети джерел.
Контроль готовності BESS і ДГУ.
Безпечне повернення на міську мережу.

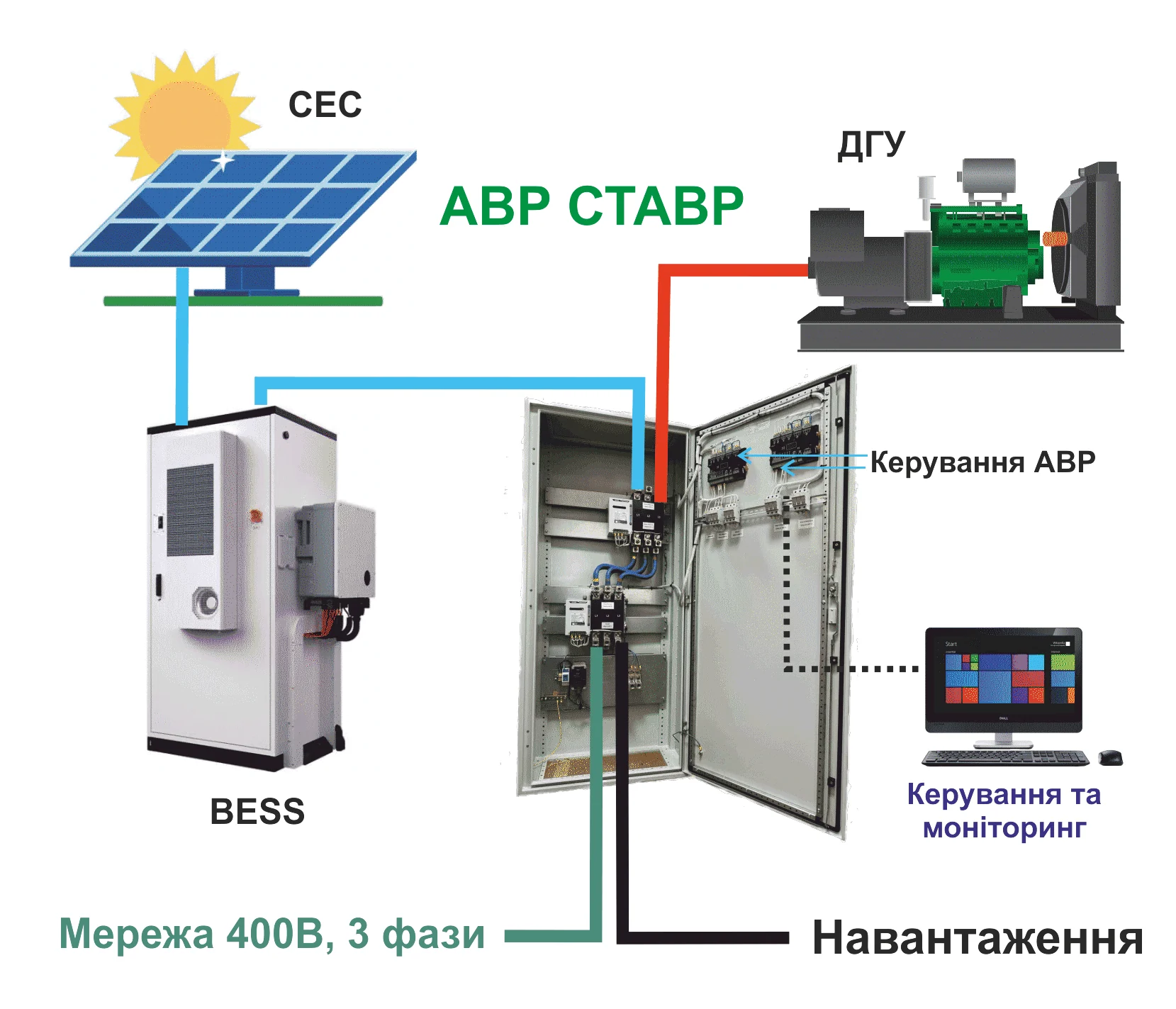

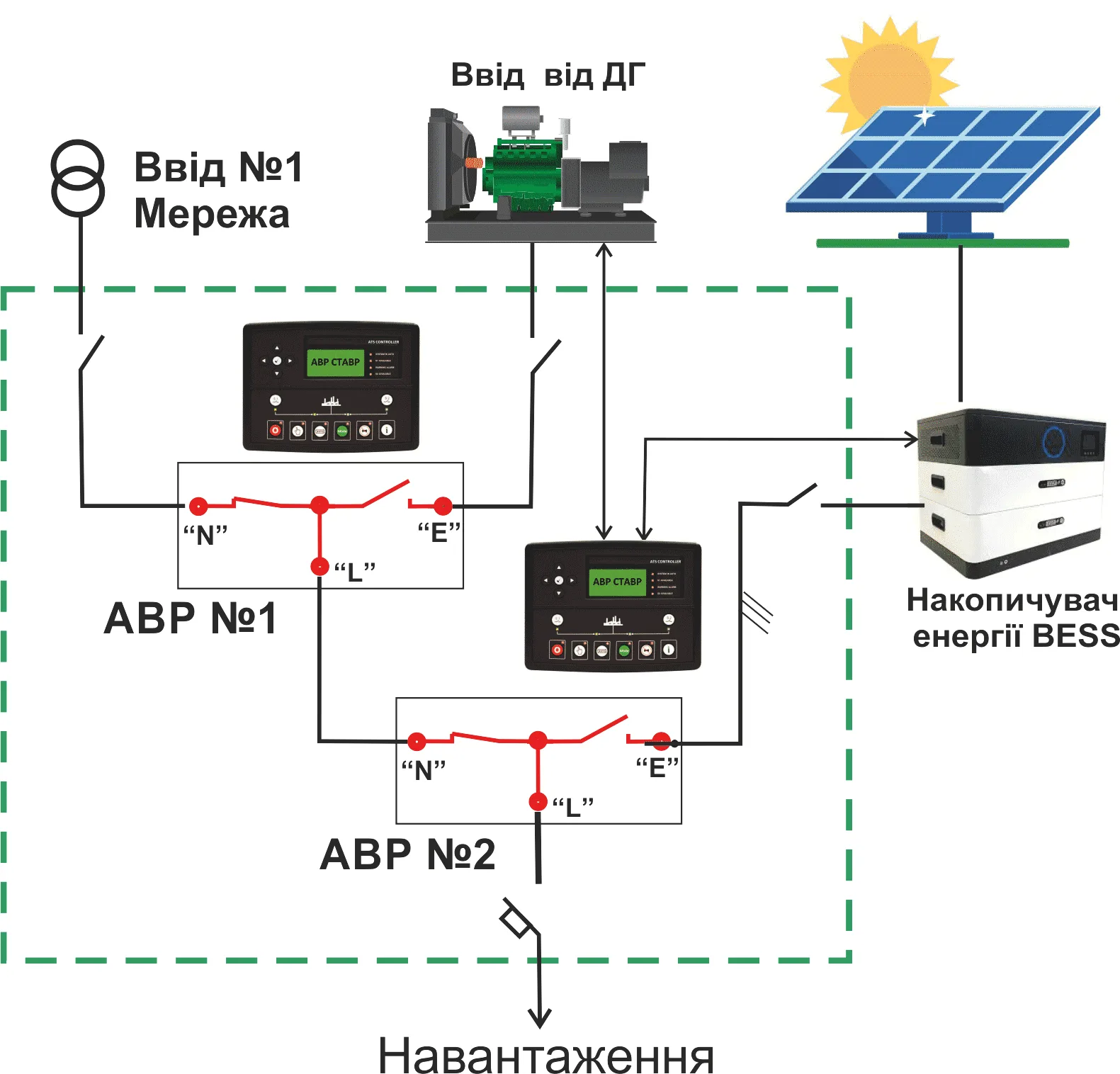

АВР узгоджує міську мережу, BESS, ДГУ та за потреби сонячну генерацію як джерела резервного живлення.
BESS + Solar Station
У системах із сонячною генерацією BESS може накопичувати енергію та підтримувати навантаження під час відсутності або поганої якості мережі. АВР забезпечує безпечне відокремлення від зовнішньої мережі та кероване перемикання навантаження.
Сонячна генерація працює разом із накопичувачем енергії.
BESS живить навантаження тільки після безпечного відокремлення від мережі.
АВР узгоджує режими мережа / BESS / ДГУ / Solar.

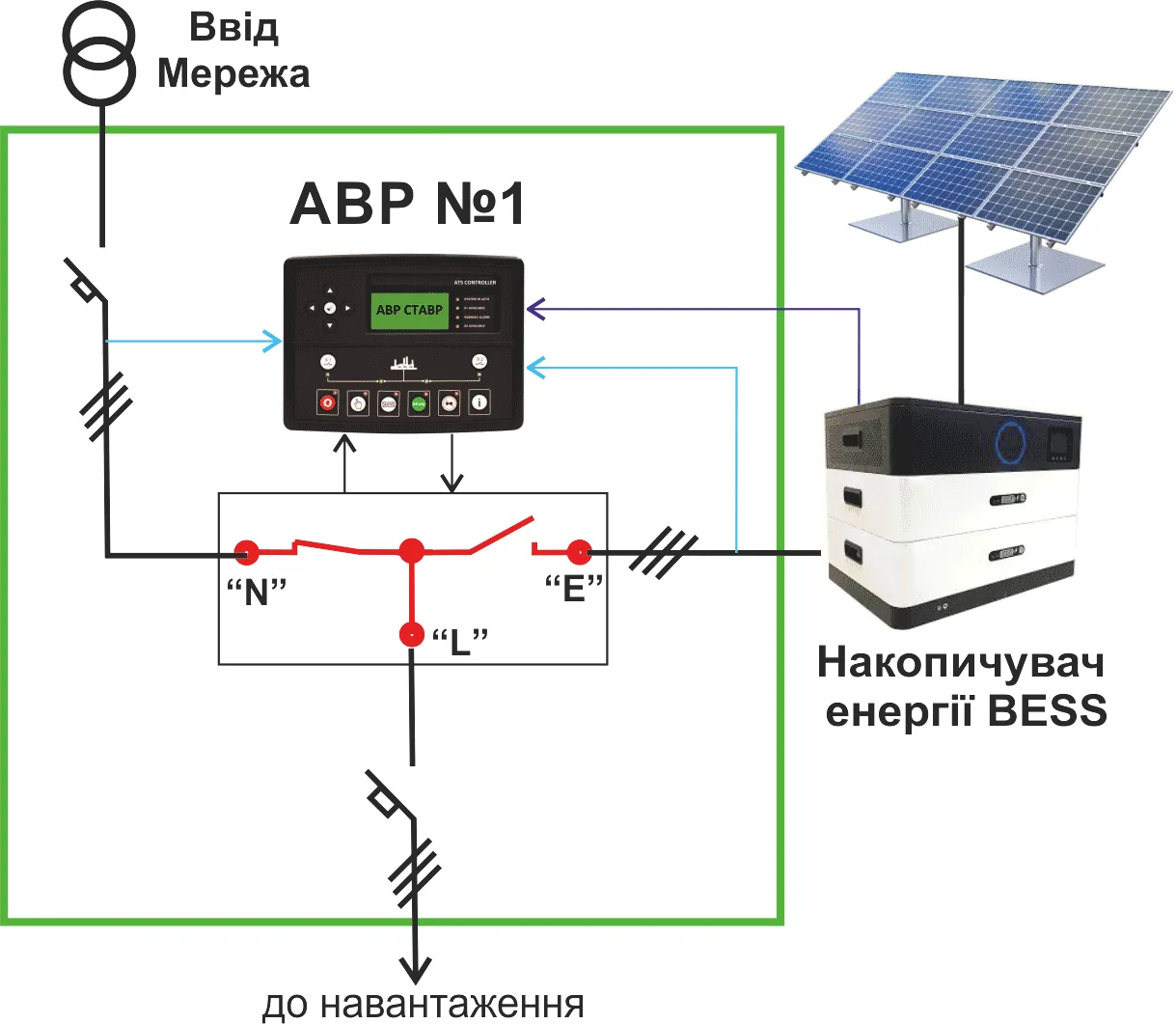

Приклад системи, де сонячна станція заряджає BESS, а АВР забезпечує безпечне відокремлення від мережі та живлення навантаження від накопичувача.
Моніторинг та управління BESS / АВР
Для складних систем з BESS важливо не лише виконати силове перемикання, а й бачити стан джерел, навантаження, АВР та події системи. Моніторинг допомагає зрозуміти, що саме живить навантаження, коли працював BESS, коли повернулась мережа і чи були аварійні режими.
Контроль напруги, струму, частоти та стану джерел живлення.
Передача сигналів аварії, готовності, ручного режиму та положення АВР.
За потреби — аналіз якості електроенергії, включно з гармоніками напруги і струму.
Керування енергією навантаження та журнал подій для експлуатації.

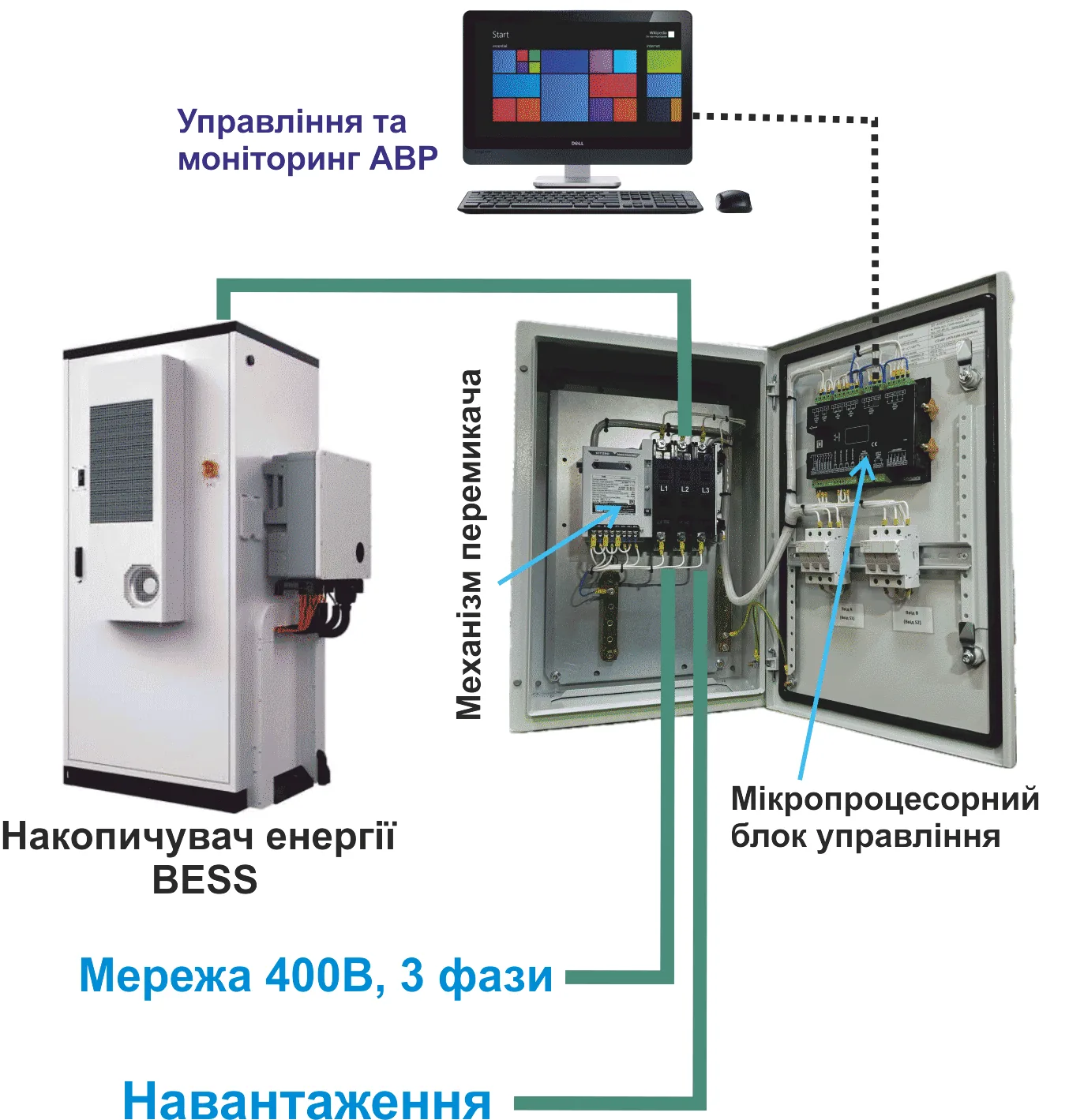

Приклад інтеграції BESS з АВР: силове перемикання, мікропроцесорний блок керування, сигнали стану та передача інформації в систему моніторингу.
Безпека
Чому важлива правильна логіка АВР
У системах з BESS помилка комутації може бути небезпечнішою, ніж проста відсутність живлення. Неправильне перемикання може створити зустрічну напругу, подати живлення в мережу або залишити навантаження в невизначеному режимі.
Відокремлення від мережіBESS має живити навантаження тільки після безпечного відключення від зовнішньої лінії.
Сигнали BESSГотовність, дозвіл, аварія, стан перемикача та ручний режим мають бути враховані в логіці.
Повернення на мережуПовернення має бути керованим, без хаотичного паралелювання джерел.
МоніторингЖурнал подій показує, коли працював BESS, коли була аварія і що живило навантаження.
Параметри для підбору
Що достатньо вказати
Для попереднього підбору достатньо описати архітектуру BESS: один або два силові шляхи, джерела живлення, напругу / фази, потужність BESS, струм навантаження, наявність СЕС або ДГУ та сигнали керування.
