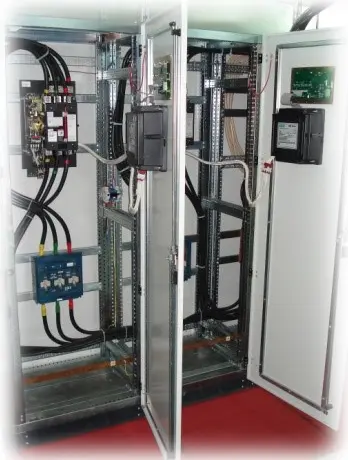

2×400 ААВР на два вводи
Мережа–мережа або мережа–ДГУ. Контроль параметрів джерел, механічне блокування і проєктний алгоритм повернення.
Сторінка АВРПромислові АВР · платформа ASCO
СТАВР серії 7000

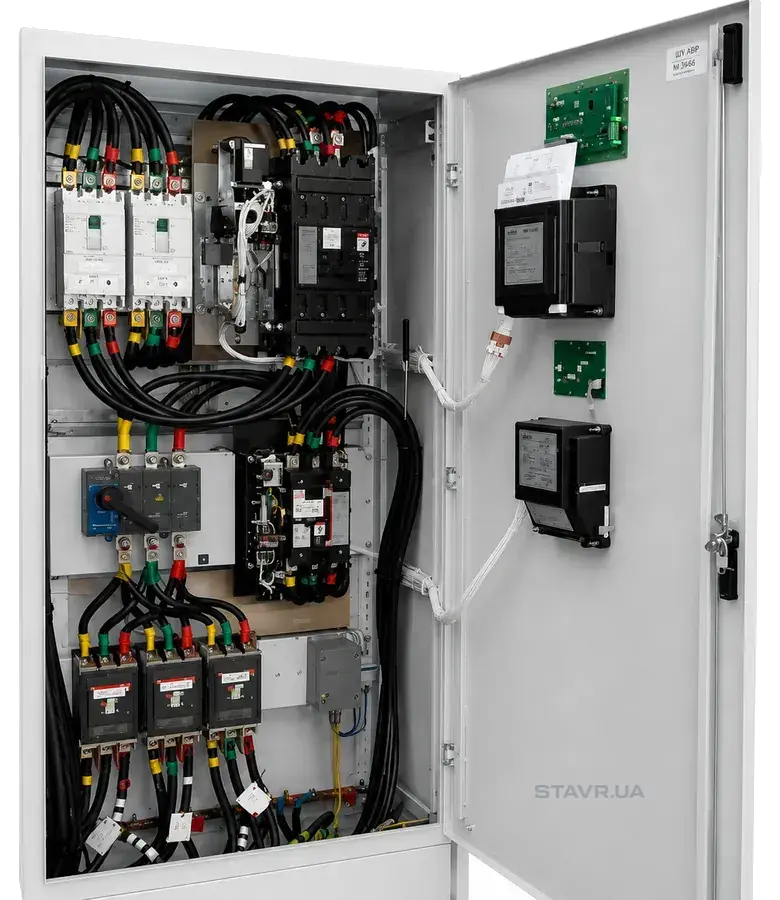

Комплектні АВР і ВРП з АВР на базі автоматичних перемикачів ASCO Series 7000.
Силова комутація, автоматика, захист, індикація та допоміжне обладнання проєктуються як єдиний комплектний виріб під конкретну схему електропостачання.
СТАВР · ASCO SERIES 7000
ASCOсилова платформа автоматичного перемикання
2 / 3джерела у типових проєктних конфігураціях
3P / 4Pвиконання залежно від схеми нейтралі
Open / CTTSтип переходу — за виконанням і технічним завданням
Конфігурації серії
Та сама інженерна логіка СТАВР — на базі перемикачів ASCO Series 7000
Серія 7000 застосовується у комплектних АВР, ВРП з АВР, системах із кількома джерелами та виконаннях без розриву живлення. Склад шафи визначається однолінійною схемою і вимогами об’єкта.
2×400 А

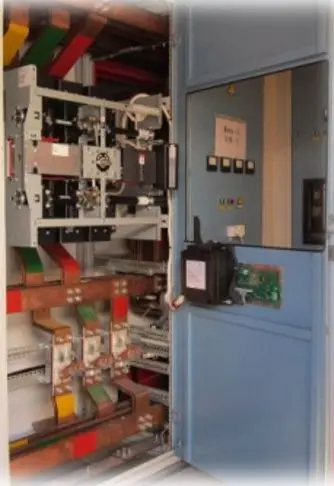

1600 ААВР 1600 А
Комплектний АВР великого струму: силовий перемикач ASCO Series 7000, шини, контролер, захист, індикація та допоміжні кола в металевій шафі.
Сторінка АВР

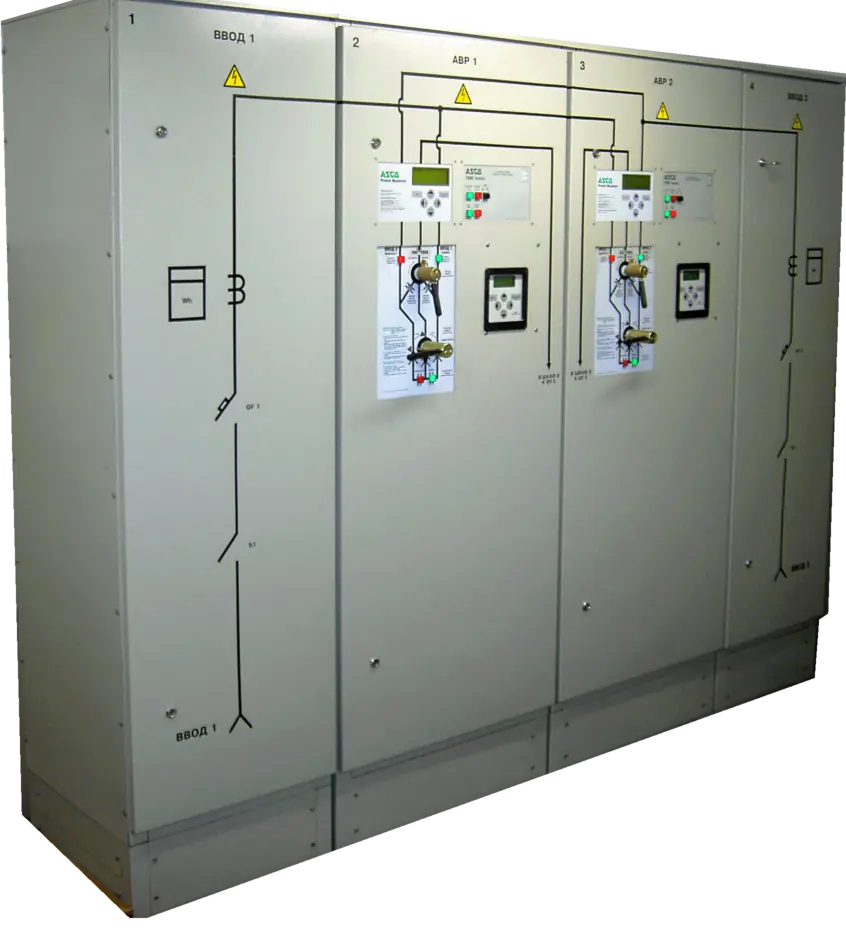

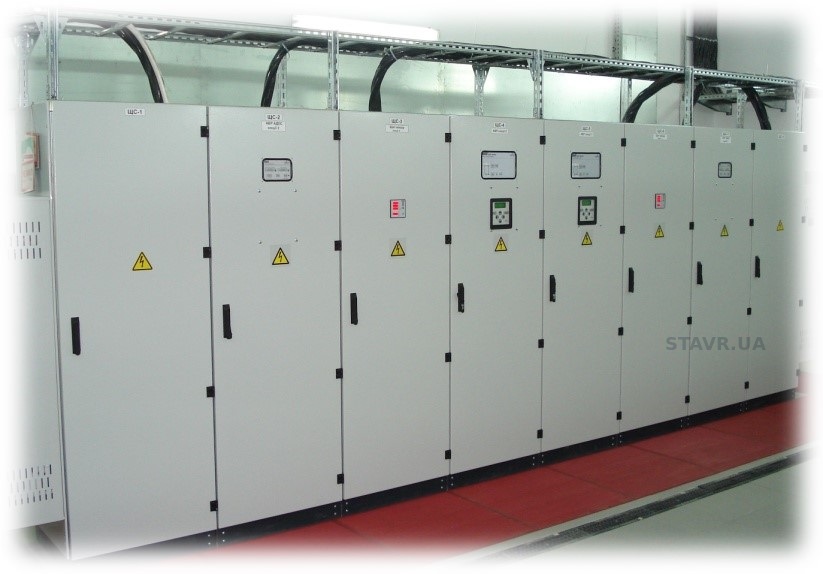

2×800 АВРП з АВР
Ввід, резерв, секціонування, розподіл, захист, облік і автоматика в узгодженій системі металевих шаф.

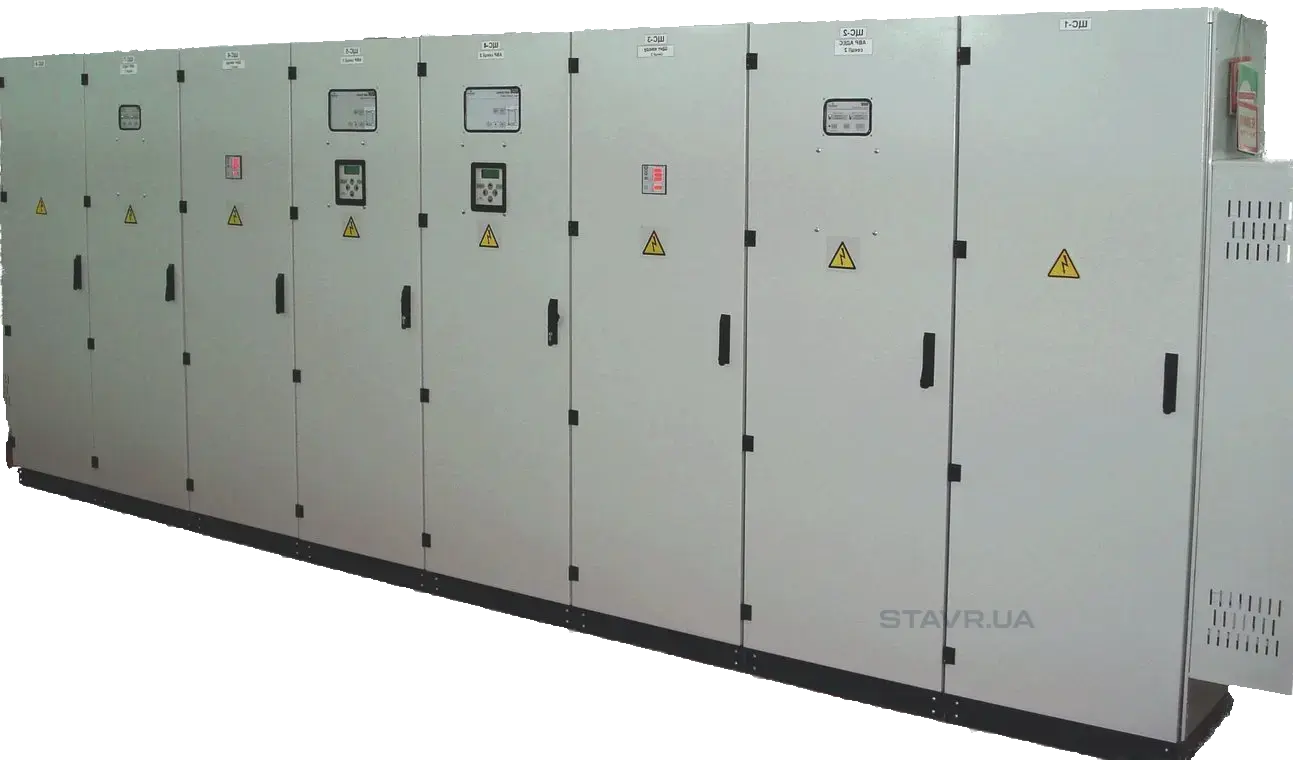

Комплектні ВРП

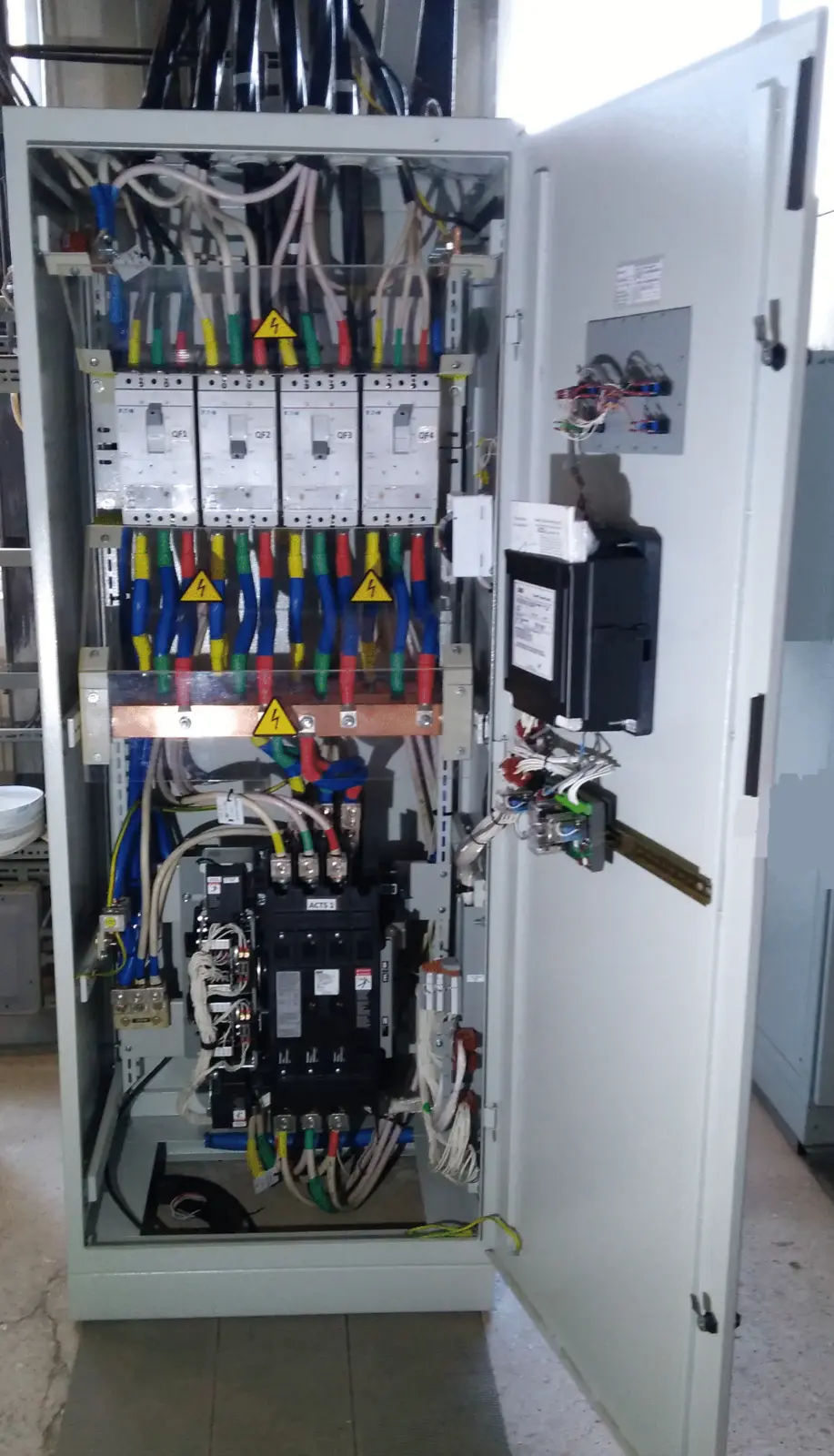

CTTS 800 ААВР без розриву живлення
Короткочасне перекриття контактів виконується лише за допустимої різниці напруги, частоти та фазового кута джерел.
Перемикання без розривуФото показують приклади обладнання СТАВР з каталогу. Конкретний механічний блок, контролер, струм і конструкція шафи визначаються технічним завданням.
Однолінійні рішення
Серія визначає платформу, схема — роботу системи
Кількість джерел, положення силових контактів, комутація нейтралі, дозволи і блокування мають бути однозначно відображені в проєктній документації.

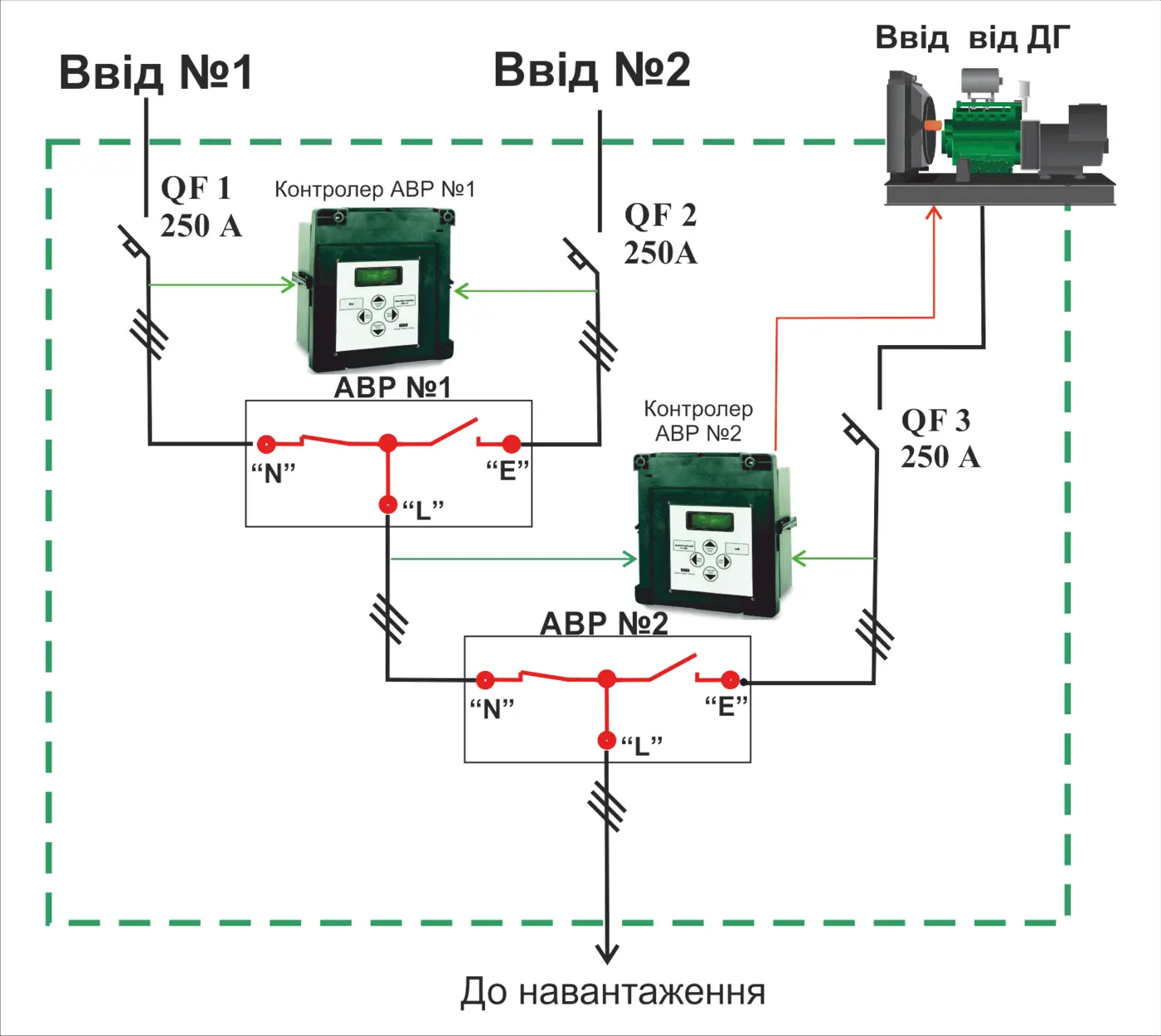

Типова архітектура «мережа — мережа — ДГУ»: два взаємопов’язані АВР, контроль положень силових апаратів і команда старт/стоп генератора.
Перехід без розриву живлення: контролер не синхронізує джерела, а очікує момент, коли різниця фазових кутів, частот і напруг увійде у встановлені межі. Після цього дозволяється короткочасне перекриття контактів.
Силова частина
Механічний блок ASCO Series 7000
Це основна відмінність від СТАВР серії WN.
Перемикач, привід, силові контакти, механічні блокування та допоміжні контакти утворюють єдиний функціональний вузол. СТАВР доповнює його контролером, захистом, індикацією, клемними колами, металевою шафою та іншим обладнанням відповідно до проєкту.
01
Механічне блокуванняКонструктивно виключає неприпустиме з’єднання джерел у стандартному режимі роботи.
02
Виконання 3P або 4PКомутація нейтралі визначається схемою заземлення і вимогами захисту.
03
Контроль положенняДопоміжні контакти підтверджують фактичний стан силового апарата для автоматики та диспетчеризації.
04
Сервісне виконанняРучне керування, байпас або ізоляція передбачаються тоді, коли це потрібно умовами експлуатації.

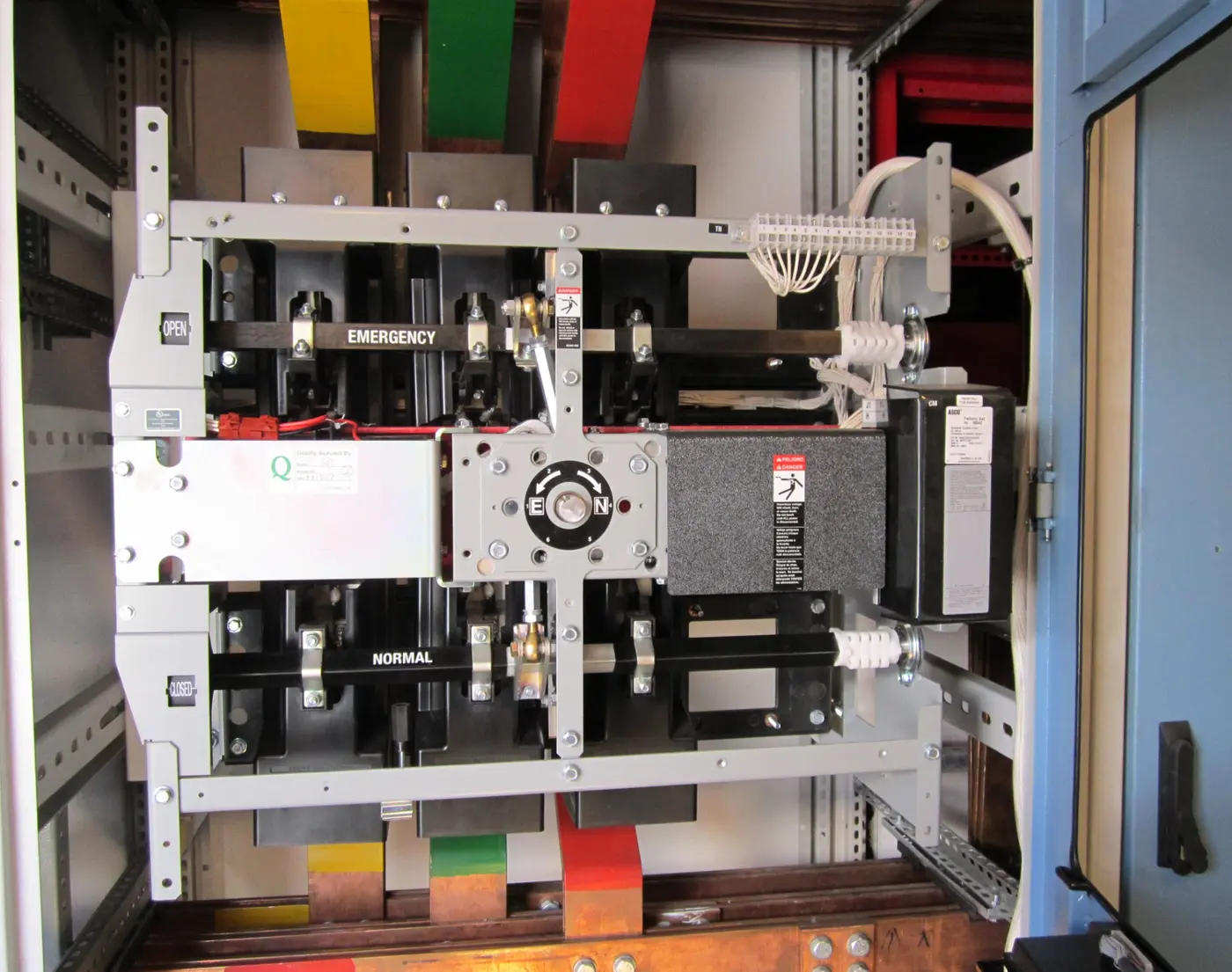

3000 АРеальний силовий перемикач платформи ASCO Series 7000 на 3000 А у складі шафи. Кількість полюсів і виконання приводу уточнюються під конкретний проєкт.
Реальні виконання
Силовий вузол, байпас і сервісний доступ
Ці фотографії показують не рекламні макети, а реальні вузли обладнання. Конструкція та розміщення апаратів змінюються відповідно до струму, схеми й вимог до обслуговування.

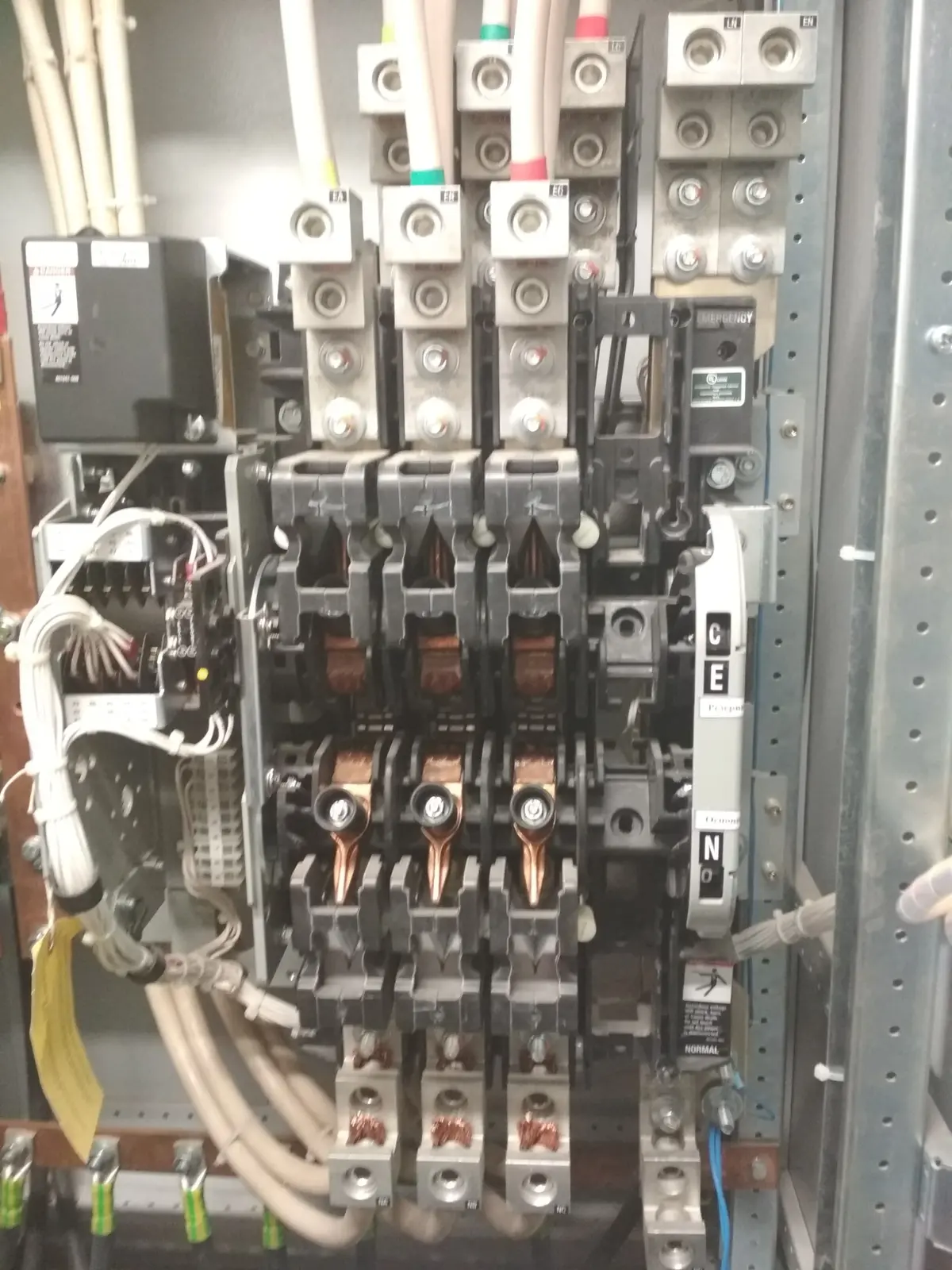

Механізм зі знятою кришкою
Видно силові контакти, привод і механічні зв’язки. Фото залишене без обрізання робочої частини, щоб не втратити конструктивні деталі.

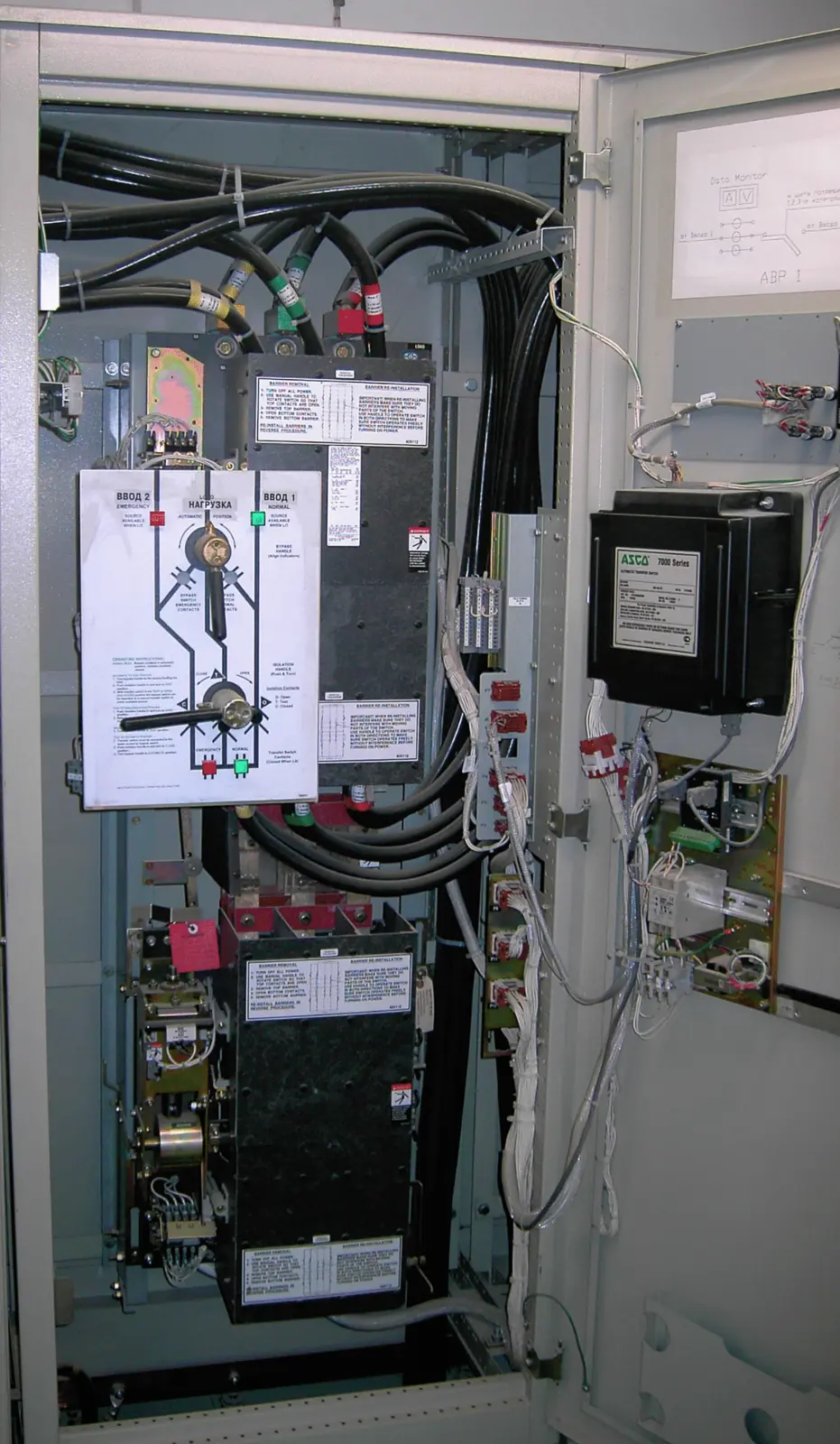

Bypass-Isolation
Виконання з байпасом та ізоляцією силового перемикача для обслуговування відповідального навантаження.
3×400 АВРП на три вводи 3 × 400 А
ВРП на три вводи з апаратами ASCO Series 7000 номіналом 400 А. Схема перемикання та пріоритети джерел визначаються технічним завданням.
Режими переходу
Спосіб перемикання задається характером навантаження
Неможливо вибрати правильний алгоритм лише за номінальним струмом. Потрібно врахувати допустиму перерву, двигуни, UPS, частотні перетворювачі та технологічний процес.
З розривом живленняОдне джерело відключається до підключення іншого. Джерела не з’єднуються паралельно.
Із витримкою в нульовому положенніМіж розмиканням і замиканням задається пауза для згасання залишкової напруги або відповідно до технологічного алгоритму.
Без розриву живленняЛише у відповідному виконанні CTTS: короткочасне перекриття контактів після перевірки допустимої різниці параметрів джерел.
Попередній підбір
Параметри підтверджуються для конкретної схеми
Старий каталог охоплює кілька серій ASCO, тому універсальні цифри з нього не перенесені на сторінку 7000 автоматично.
Номінальна напругаРобоча напруга і частота джерел, кола керування та оперативне живлення.
Розрахунковий струмНомінальний струм навантаження, перевантаження і режим роботи резервного джерела.
Струми КЗСтійкість силового вузла та координація із захисними апаратами підтверджуються розрахунком.
Кількість полюсів3P або 4P з урахуванням схеми нейтралі, заземлення і захистів.
Кількість джерелДва, три або спеціальна конфігурація з узгодженою послідовністю перемикань.
Тип переходуOpen transition, витримка в нульовому положенні або CTTS — за потребами навантаження.
Металева шафаСтупінь захисту, кліматичне виконання, спосіб монтажу та введення кабелів.
Сервіс і байпасРучне керування, обхідна лінія, ізоляція та доступ для обслуговування — за ТЗ.

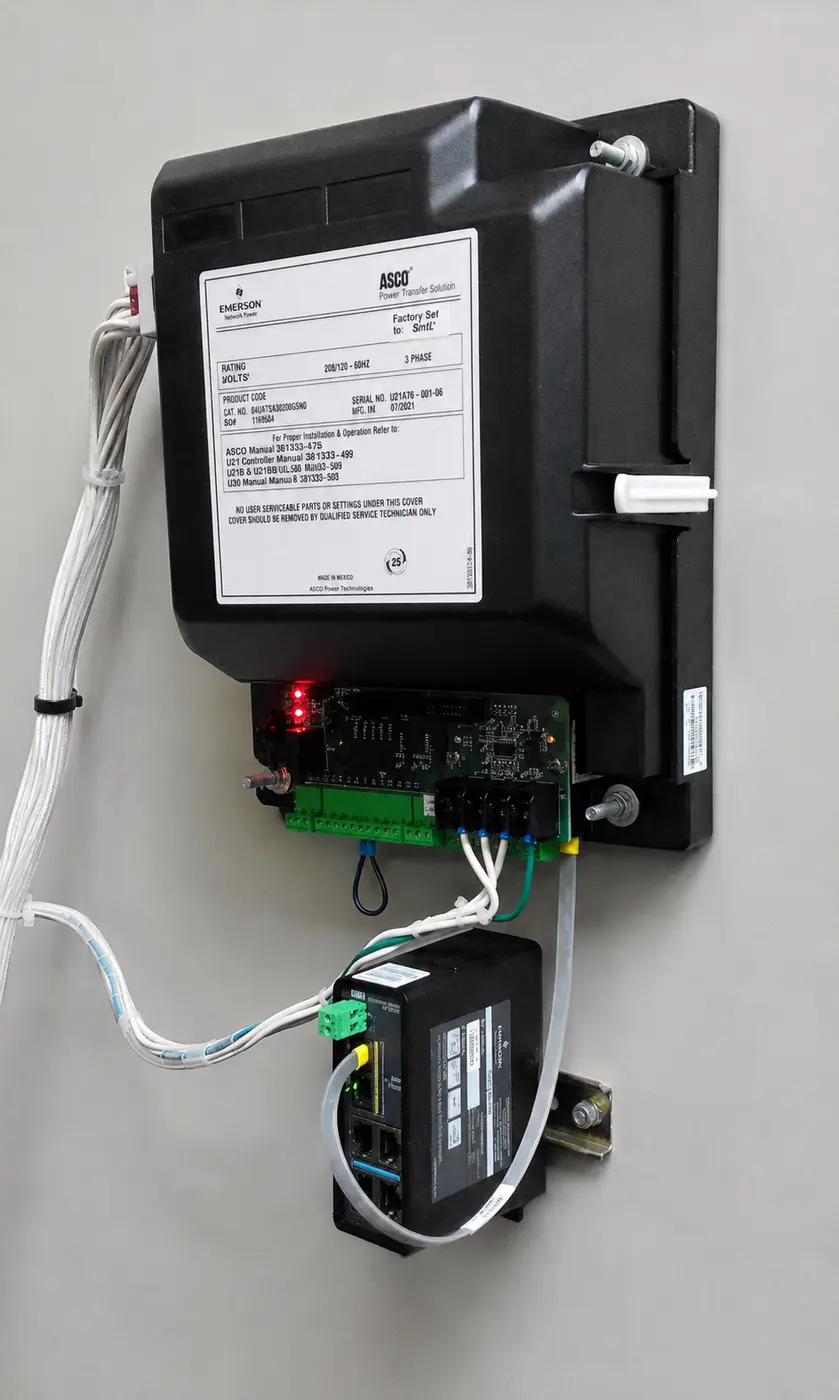

Контролер ASCO та встановлений інтерфейсний модуль Ethernet / RS‑485. Склад інтерфейсів і протоколів підтверджується для конкретної комплектації.
Опція

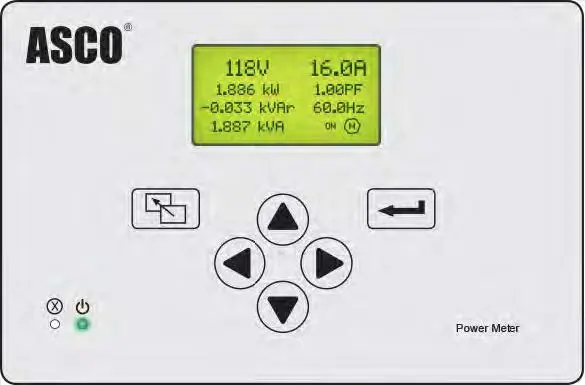

ASCO Power Meter — опційний модуль вимірювання напруги, струму, частоти, активної, реактивної та повної потужності, коефіцієнта потужності й інших параметрів мережі.
Автоматика і моніторинг
Контролер вибирається під алгоритм, а не навпаки
Контролер повинен відповідати кількості джерел, способу переходу, вимогам до ДГУ, вимірюванням, журналу подій і диспетчеризації. Конкретна модель не закріплюється за всією серією без уточнення виконання.
Контроль джерел: напруга, частота, послідовність і втрата фаз — за комплектацією.
Часові затримки: підтвердження аварії, запуск ДГУ, перемикання, повернення й охолодження.
Керування ДГУ: старт/стоп, тестування, основний/резервний режим або ротація — за схемою.
Режими переходу: контроль дозволів, положень і параметрів джерел перед командою.
Вимірювання й журнал: склад даних залежить від контролера; опційний ASCO Power Meter розширює перелік вимірюваних електричних величин.
Інтеграція: сухі контакти, послідовні або мережеві інтерфейси — за обраною комплектацією.
Додаткові можливості
Комплектність формується технічним завданням
Механічний блок є основою АВР, але надійність готової системи визначають також захист, автоматика, монтаж, вимірювання і зручність обслуговування.
Чернеткова примітка перед публікацією
Потрібно підтвердити чотири позиції саме для актуальної серії 7000: номінальний діапазон струмів, сучасні моделі контролерів, доступні протоколи зв’язку та чинну структуру маркування. Після цього сторінку можна буде підключати до навігації та індексації.
Каталог задає платформу, але не замінює проєктування
Остаточна конфігурація АВР визначається розрахунковим струмом, струмами короткого замикання, характером навантаження, кількістю джерел, схемою нейтралі та вимогами до безперервності. Дивіться також ДСТУ EN 60947-6-1 і матеріал про комутацію нейтралі.
Потрібен СТАВР серії 7000 під конкретну схему?
Надішліть однолінійну схему або базові параметри: струм, напруга, джерела, кількість вводів і полюсів, вимоги до типу переходу, байпасу, захисту та диспетчеризації.
