Ввідно-розподільний пристрій з АВР

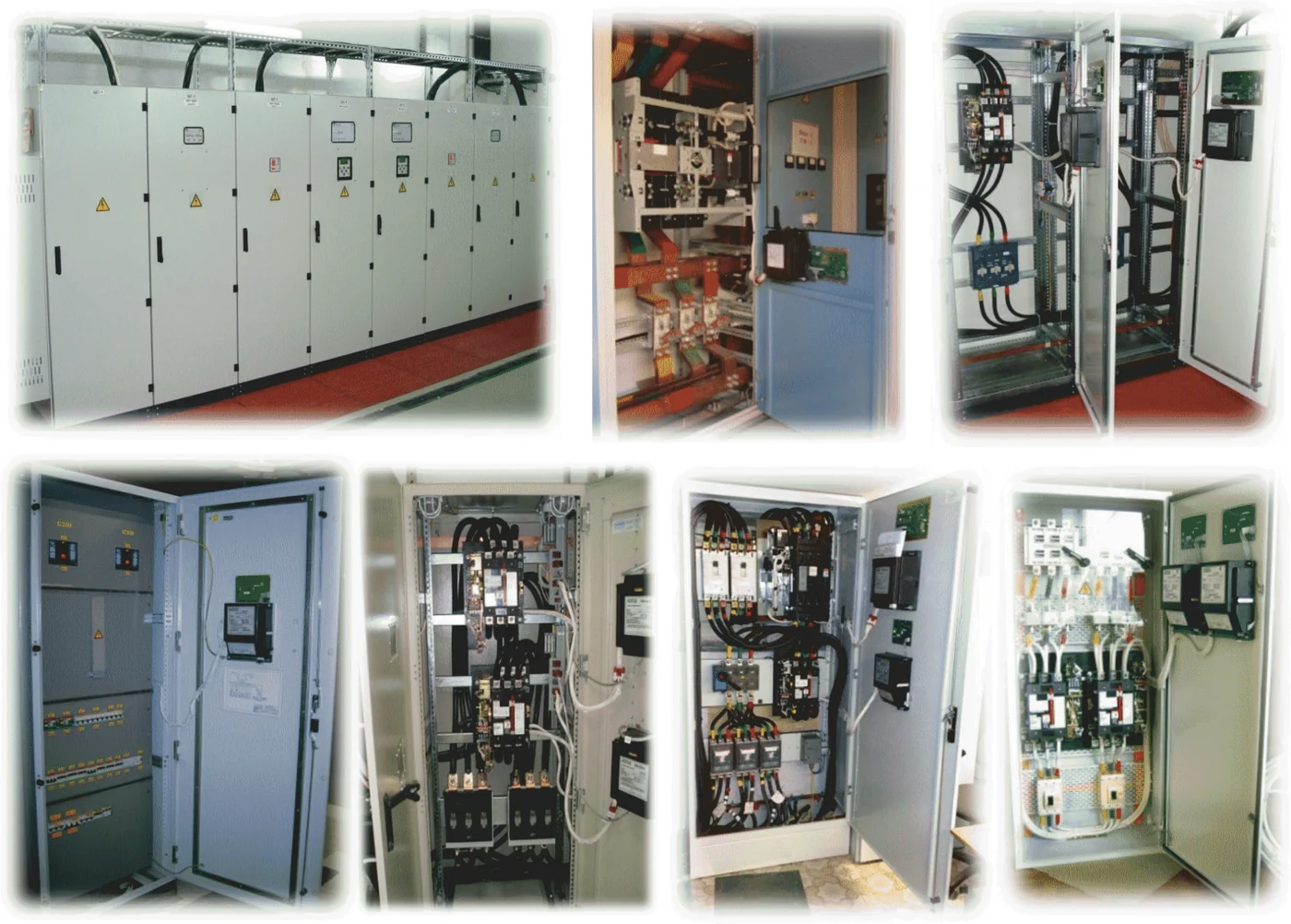

ВРП з АВР СТАВР — резервування, розподіл і захист в одному комплектному виробі

СТАВР пропонує не просто ВРП з АВР, а комплекс рішень, які підвищують безпеку об’єкта, стабільність електроживлення та забезпечують надійну роботу резерву в реальних умовах експлуатації.

У системах ВРП з АВР можуть працювати кілька різних джерел живлення. Виникнення зустрічної напруги — наприклад, подача струму від генератора в міську мережу — може призвести до пошкодження обладнання та небезпечних ситуацій для персоналу. Тому АВР СТАВР обов’язково оснащуються механічними та електричними блокуваннями, які фізично не дозволяють одночасно підключити генератор до декількох вводів.

Один вирібВвід, розподіл, захист і АВР в одній шафі або секції ВРП.
Менше стиківМенше випадкових рішень між окремими щитами та автоматикою.
Для реконструкціїМожлива інтеграція в існуюче ВРП, ГРЩ або щитову.
ДокументаціяМаркування, схеми, логіка роботи і сервісний доступ — як частина виробу.
Під реальну схемуКількість вводів, джерела живлення і секції підбираються під задачу об’єкта.
Гнучка логікаПріоритети мереж, запуск ДГУ, робота з UPS або BESS і сервісні режими задаються в алгоритмі.
БлокуванняМеханічні та електричні блокування зменшують ризик помилкових і небезпечних режимів.
ЕксплуатаціяІндикація, маркування, документація і сервісний доступ закладаються як частина виробу.
Струм і напругаПідбираються за навантаженням, режимом роботи та умовами експлуатації.
Кількість вводівУ технічно розумних межах: мережа, ДГУ, UPS, BESS або кілька джерел.
ЗахистАвтомати, релейний захист, ПЗІП, контроль параметрів мережі — за потреби.
МоніторингСухі контакти, журнал подій, Modbus / SCADA / BMS — за вимогами об’єкта.
Застосування

Коли потрібне ВРП з АВР

ВРП з АВР застосовується там, де резервне живлення потрібно інтегрувати не окремою “коробкою”, а в загальну систему вводу та розподілу електроенергії. Це типове рішення для нового об’єкта, реконструкції існуючого ВРП або модернізації щитової з підключенням генератора, ДБЖ чи BESS.

СТАВР розглядає такий щит як комплектний електротехнічний виріб: силова частина, захист, перемикальний апарат, контролер, клеми, блокування, індикація, логіка джерел, маркування і документація мають працювати як єдина система.

Для нового об’єкта

Проєктування з нуля дозволяє правильно закласти вводи, секції, резерв, кабельні вводи, вентиляцію, сервісні зони та майбутнє розширення.

Для реконструкції

Коли існуюче ВРП вже працює, важливо не “приліпити АВР збоку”, а акуратно вписати резервування в реальну схему об’єкта, з урахуванням обмежень по місцю, кабелях і режимах роботи.

Силова частина + автоматика

Перемикальний апарат, захист, контролер, реле, індикація, клеми і ланцюги керування підбираються під струм, напругу, категорію застосування, короткі замикання та характер навантаження.

Можливості контролера →

Блокування і сервіс

Для відповідальних об’єктів важливі механічні й електричні блокування, ручний режим, зрозуміла індикація положень та безпечний доступ для обслуговування.

Типові сценарії

Мережа / ДГУ Класичне резервування вводу від дизель-генератора для виробництва, офісу, складу або критичного приміщення.
Два вводи + резерв ВРП для об’єктів із двома мережевими вводами, секціонуванням або резервом від ДГУ / ДБЖ.
Реконструкція щитової Оновлення існуючого ВРП або ГРЩ з додаванням АВР, моніторингу, захисту та нормального маркування.
Технічні параметри

Система управління якістю ДП «ЕНЕРГОСИСТЕМИ-ЛУДЖЕР» щодо виробництва АВР та ВРП з АВР «СТАВР» сертифікована за ДСТУ EN ISO 9001:2018 (ISO 9001:2015, IDT). Переглянути сертифікат і сферу сертифікації →

Базові дані для попереднього підбору

Номінальний струм
Підбирається за навантаженням, режимом роботи, резервом і умовами експлуатації.
Напруга
230 / 400 В; інші варіанти — за технічним завданням.
Кількість вводів
Мережа / генератор, два мережеві вводи, ДГУ, ДБЖ або BESS — залежно від схеми.
Кількість полюсів
2P / 3P / 4P — залежно від системи заземлення, нейтралі та вимог об’єкта.
Захист
Автоматичні вимикачі, запобіжники, релейний захист, ПЗІП, контроль параметрів мережі — за потреби.
Корпус
Металева шафа або секції ВРП; IP, вентиляція, кабельні вводи і монтажні відступи — за умовами монтажу.
Диспетчеризація
Сухі контакти, журнал подій, Modbus / SCADA / BMS — за вимогами об’єкта.
