Сервіс АВР

Технічне обслуговування АВР з тепловізійною діагностикою

ТО АВР має виконуватись за термінами та регламентом. Але правильний сервіс починається не з “підкрутити все підряд”, а з діагностики: огляд, перевірка режимів, тепловізійний контроль FLUKE і тільки потім точкове обслуговування або попереджувальний ремонт.

Мета сервісу — знайти слабке місце до аварії: нагрів клеми, поганий контакт, перевантажений ланцюг, проблему з блокуванням, контролером або силовим перемикачем.

Надіслати заявкуТепловізійний контроль

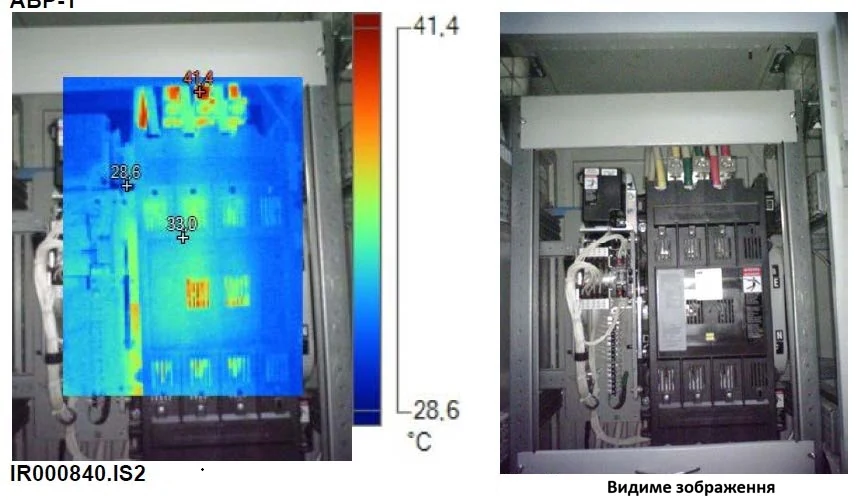

Порівняння тепловізійного та видимого зображення силового вузла АВР
Діагностика під реальним навантаженням. Тепловізор показує не “красиву картинку”, а місце втрат: контакт, клему, шину або кабельне підключення, яке вже гріється.
Підхід до сервісу

Спочатку контроль стану, потім ТО

Регламентне ТООгляд, чистка, перевірка з’єднань, маркування, індикації, контролера, блокувань і ручного керування відповідно до періодичності обслуговування.
Тепловізійна діагностика FLUKEПошук локального перегріву силових контактів, шин, клем і кабельних вводів без “ремонту наосліп”.
Попереджувальний ремонтЗаміна або відновлення тільки тих вузлів, де є реальний ризик: нагрів, слабкий контакт, знос, помилка логіки або нестабільна робота.
Класичне ТО без діагностики — це як слухати двигун через стіну. Можна здогадатися, але краще виміряти й побачити фактичний стан.
Тепловізійний контроль

Тепловізор показує те, що ще не видно очима

Під час роботи АВР під навантаженням ми перевіряємо температурну картину силових ланцюгів. Перегрів клеми або контакту часто з’являється раніше, ніж запах, потемніння ізоляції або аварійне відключення.

  • контроль силових контактів, шин і кабельних наконечників;
  • порівняння фаз і однакових ланцюгів між собою;
  • пошук локальних зон перегріву, а не “середньої температури шафи”;
  • рекомендація: ТО, підтяжка, чистка, заміна вузла або реконструкція.

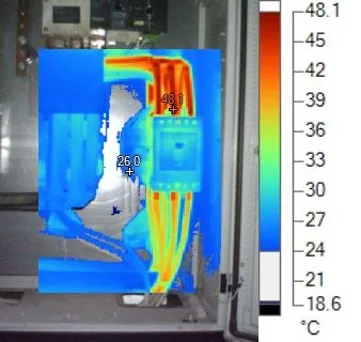

Тепловізійний контроль кабельних підключень АВР
Локальний перегрів у зоні підключення — сигнал до перевірки контакту.

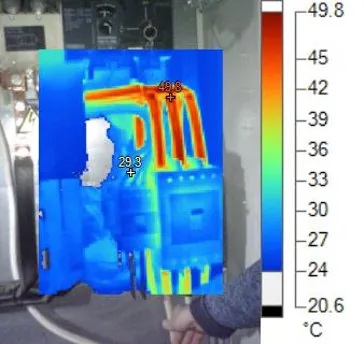

Тепловізійний контроль АВР
Різниця температур по фазах показує, де шукати проблему.

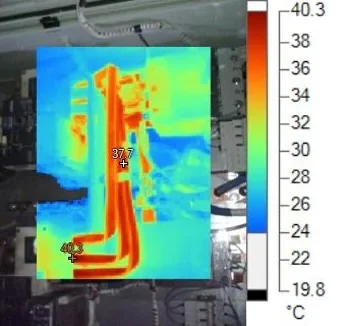

Тепловізійна діагностика шин і кабелів
Контроль шин, гнучких зв’язків і кабельних трас.

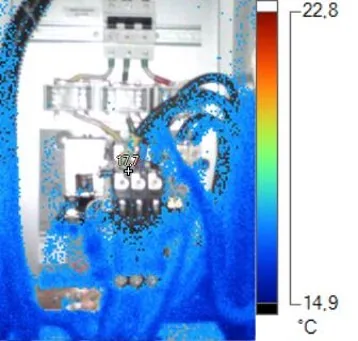

Тепловізійна перевірка шафи АВР
Порівняння зон без перегріву та потенційних проблемних місць.
Що перевіряємо

Сервіс АВР — це не тільки силові контакти

Силова частинаКонтакти, клеми, шини, кабельні наконечники, сліди нагріву, механічний стан перемикача.
КеруванняКонтролер, реле, живлення автоматики, сигнали стану, аварійні повідомлення, журнал подій.
БлокуванняЕлектричні й механічні заборони, захист від зустрічної напруги, логіка повернення на основне джерело.
Ручний режимЗрозумілість перемикання, інструкції на дверях, доступність безпечного сервісного керування.
Сервісний байпасЯкщо він є — перевіряємо стан і порядок використання. Якщо його немає — оцінюємо доцільність додавання.
Захист і моніторингПЗІП, мультиметри, аналізатор параметрів мережі, RS485/Ethernet, сухі контакти для диспетчеризації.
Маршрут робіт

Нормальне ТО має зрозумілу послідовність

Огляд і діагностикаФотофіксація, перевірка документації, тепловізор, пошук явних і прихованих ризиків.
Регламентне ТОЧистка, перевірка контактів, клем, маркування, індикації, механіки та керування.
Функціональна перевіркаКонтроль режимів АВР, блокувань, сигналів, ручного режиму та повернення на основне джерело.
ВисновокЩо справне, що потребує ремонту, що краще модернізувати, а що вже не варто тримати в роботі.
Коли викликати сервіс

Краще сервіс за графіком, ніж аварія без попередження

Планове ТОПеред сезоном високого навантаження або за регламентом обслуговування об’єкта.
Після аваріїПровал напруги, невдале перемикання, робота генератора, запах, нагрів, помилка контролера.
Перед зміною схемиДодавання ДГУ, UPS, BESS, СЕС, секцій або нових пріоритетів живлення.
