Рішення для об’єктів, де потрібно керувати трьома джерелами живлення:
Мережа 1 / Мережа 2 / ДГУ, Мережа / ДГУ 1 / ДГУ 2,
Дві секції + ДГУ або схожі схеми резервування.
СТАВР формує не набір апаратів у шафі, а готову систему з пріоритетами, блокуваннями та логікою роботи під об’єкт.
У АВР можуть бути три різних джерела живлення. Виникнення зустрічної напруги — наприклад, подача струму від генератора в міську мережу — може призвести до пошкодження обладнання та небезпечних ситуацій для персоналу.
Тому АВР СТАВР оснащуються механічними та електричними блокуваннями, які фізично не дозволяють одночасно підключити генератор до декількох вводів.
АВР на три вводи застосовується, коли стандартної схеми “мережа / генератор” вже недостатньо:
потрібні пріоритети, блокування, індикація станів і контроль якості кожного джерела.
Опис рішення

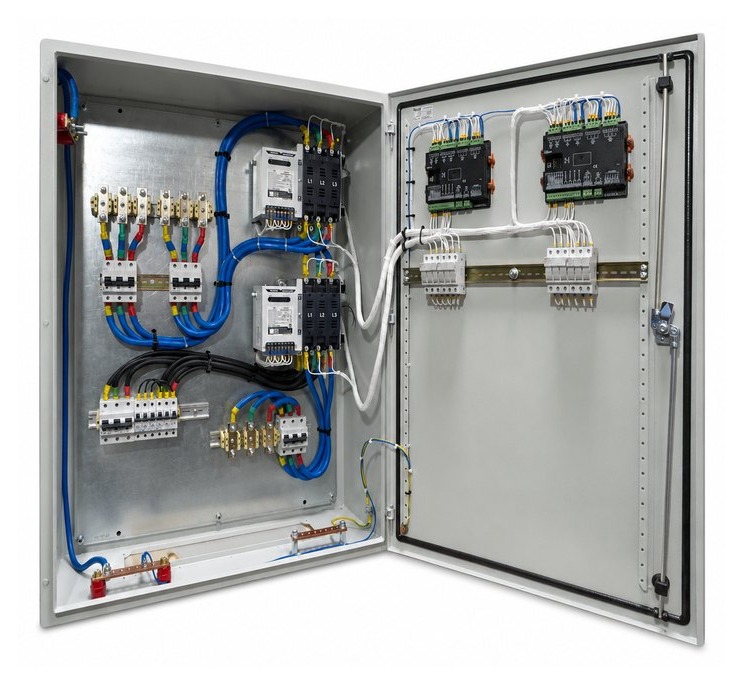

АВР СТАВР на три вводи — це інтелектуальна система автоматичного перемикання
навантаження між трьома джерелами живлення. Рішення застосовується там, де потрібно
безпечно відключати навантаження від одного джерела та підключати його до іншого
відповідно до заданих пріоритетів, стану джерел і вимог об’єкта.
СТАВР розглядає АВР на три вводи як комплектний виріб: силова частина, автоматика,
блокування, індикація та логіка пріоритетів розробляються як єдина система під конкретний об’єкт.
Конструкція передбачає механічне та електричне блокування, щоб виключити зустрічне
або одночасне підключення джерел живлення до навантаження. Положення перемикаючого
механізму можуть контролюватися за допомогою індикації робочих положень: перший ввід,
другий ввід, третій ввід, а також нейтральне або сервісне положення — залежно від
прийнятої схеми.
Для кожного джерела живлення контролюються власні параметри та умови дозволу на
підключення. Під час перемикання система блокує помилкові режими й забезпечує
безпечне введення, відключення та повернення джерел живлення в роботу.
Особливості АВР на три вводи
Виконання АВР підбирається під конкретну схему електроживлення, струм навантаження,
вимоги до перемикання та умови експлуатації об’єкта.
номінальна напруга — 230 В або 400 В змінного струму, 50 Гц;
номінальний струм — від 100 А до 3000 А;
три або чотири полюси, з можливістю комутації нейтралі;
відповідність вимогам ДСТУ EN 60947-6-1:2018 / IEC 60947-6-1 та, за потреби, UL 1008;
механічне та електричне блокування зустрічного включення джерел живлення;
варіанти виконання з перемиканням із витримкою часу, швидким перехідним перемиканням або перемиканням без розриву живлення — залежно від технічного завдання;
соленоїдний приводний механізм із високою витривалістю та надійністю, перевіреною в польових умовах;
самоочисні головні контакти;
дугогасильні ґрати, закриті дугогасильні камери та збільшений контактний повітряний зазор;
сегментовані контакти зі срібно-вольфрамового сплаву та окремі дугогасні контакти;
можливість локального та дистанційного моніторингу, сигналізації й керування.
Контролер АВР
Керування трьома джерелами живлення

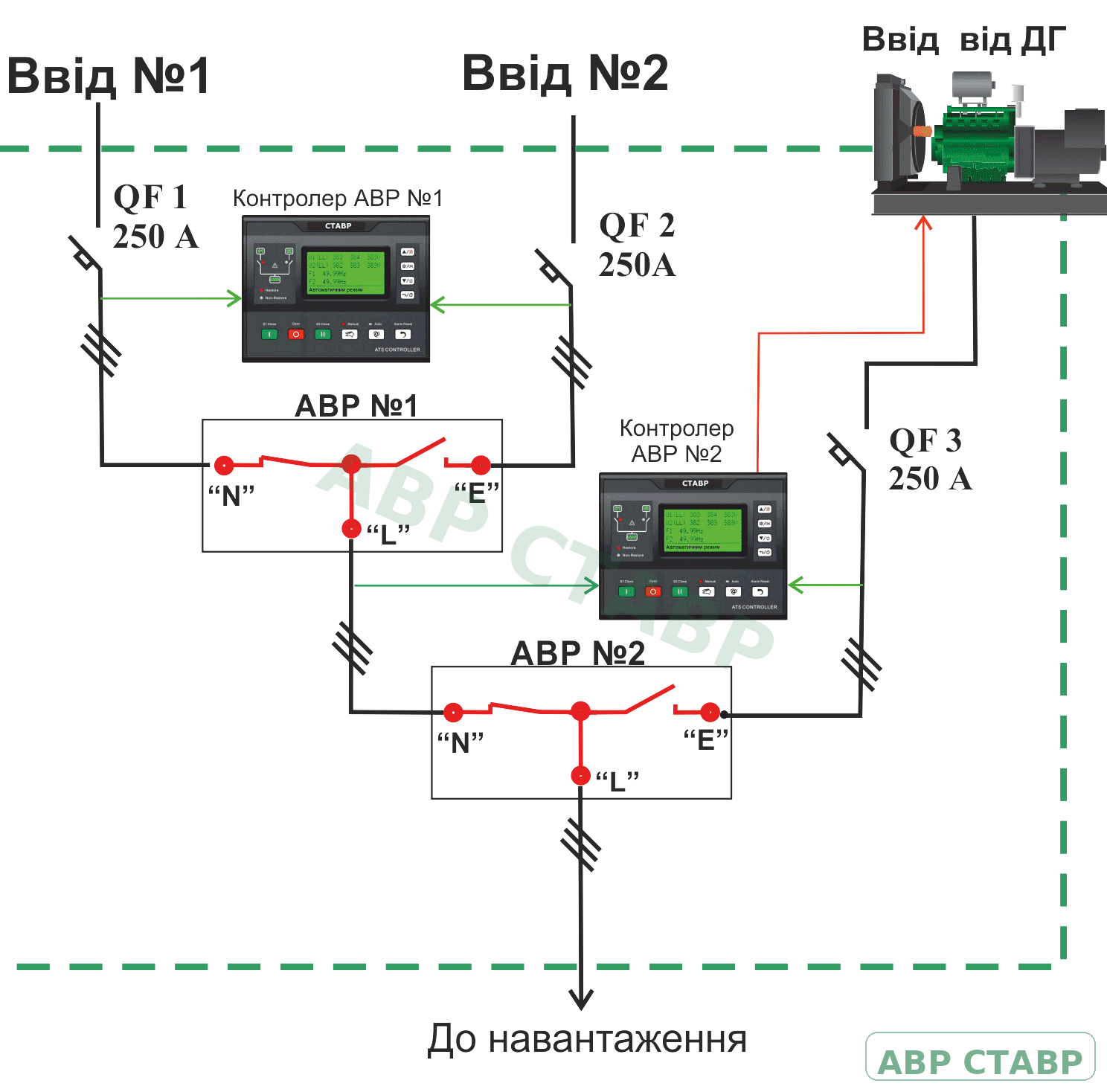

В АВР на три вводи застосовуються два контролери, які працюють як єдина система керування.
Вони не тільки перемикають навантаження, а й визначають пріоритети джерел,
контролюють якість електроенергії на кожному вводі та блокують помилкові режими.
основний контролер контролює та керує перемиканням між двома мережевими вводами;
другий контролер контролює відсутність обох мережевих вводів і керує підключенням третього резервного джерела — генератора або BESS;
виконується контроль наявності та якості напруги на трьох вводах;
налаштовуються пріоритети джерел живлення;
передбачаються журнал подій, сигналізація та дистанційний моніторинг.
Таке рішення застосовується на об’єктах із підвищеними вимогами до безперервності живлення,
коли є кілька незалежних джерел або потрібна резервна схема з пріоритетами.
два мережеві вводи та генератор;
мережа, генератор і ДБЖ / BESS;
два генератори та основна мережа;
складні ВРП, ГРЩ або реконструкція існуючих щитів.
Чому це не просто “ще один ввід”
У схемі на три вводи важлива не тільки силова частина, а й правильна логіка пріоритетів:
що є основним джерелом, що резервним, коли дозволене повернення і коли навантаження має бути відключене.
Помилка в логіці може дати більше проблем, ніж відсутність третього вводу.
Електричне та механічне блокування
У системі з трьома джерелами небезпечна “зустрічна напруга”: наприклад, подача енергії
від генератора в міську мережу або одночасне з’єднання двох вводів.
АВР СТАВР оснащуються механічними та електричними блокуваннями, які не допускають
помилкового підключення джерел між собою та захищають обладнання й персонал.
Силова частина
Виконання підбирається за струмом, напругою, кількістю полюсів, категорією застосування,
умовами короткого замикання та вимогами до сервісного доступу.
Ручний та сервісний режим
Для відповідальних об’єктів важливо передбачити ручне керування, індикацію положення,
блокування помилкових дій і можливість безпечного обслуговування.
Моніторинг і сигнали
За потреби АВР передає сигнали стану в диспетчеризацію, систему моніторингу,
SCADA або BMS. Можливі сухі контакти, Modbus та інші інтерфейси.
Типові варіанти схем
Три вводи — це не просто “ще один автомат”. Головне питання: яке джерело основне,
яке резервне, коли дозволено запуск ДГУ, коли потрібне повернення на мережу і що має бути заблоковано.
Нижче — типові сценарії, за якими найчастіше проєктується АВР СТАВР.
Архітектура для об’єктів із двома незалежними мережевими вводами та дизель-генератором.
Архітектура для об’єктів із черговим або дублюючим дизель-генератором.
Архітектура для об’єктів, де резервне живлення доповнюється накопичувачем енергії або ДБЖ.
Архітектура для об’єктів із секціонуванням навантаження та окремими пріоритетами живлення.
Схема

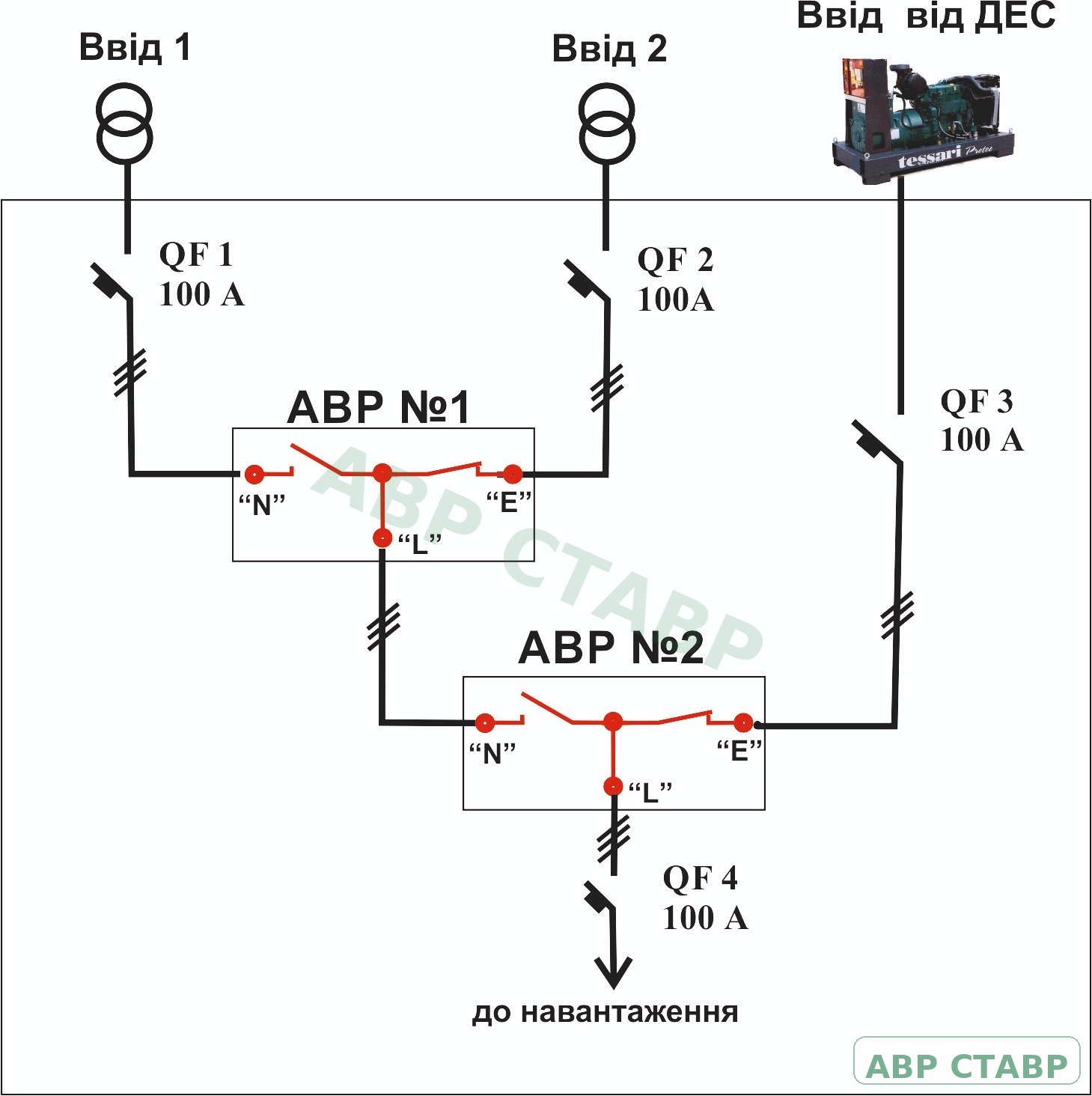

Два мережеві вводи + ДГУ. Типова архітектура для об’єктів із двома незалежними вводами та резервним дизель-генератором.
Архітектура показує розподіл джерел живлення та каскад перемикання. Алгоритм пріоритетів і блокувань визначається під об’єкт. Схема наведена для пояснення архітектури. Повний склад елементів, підписи апаратів, блокування та алгоритм роботи визначаються проєктом.

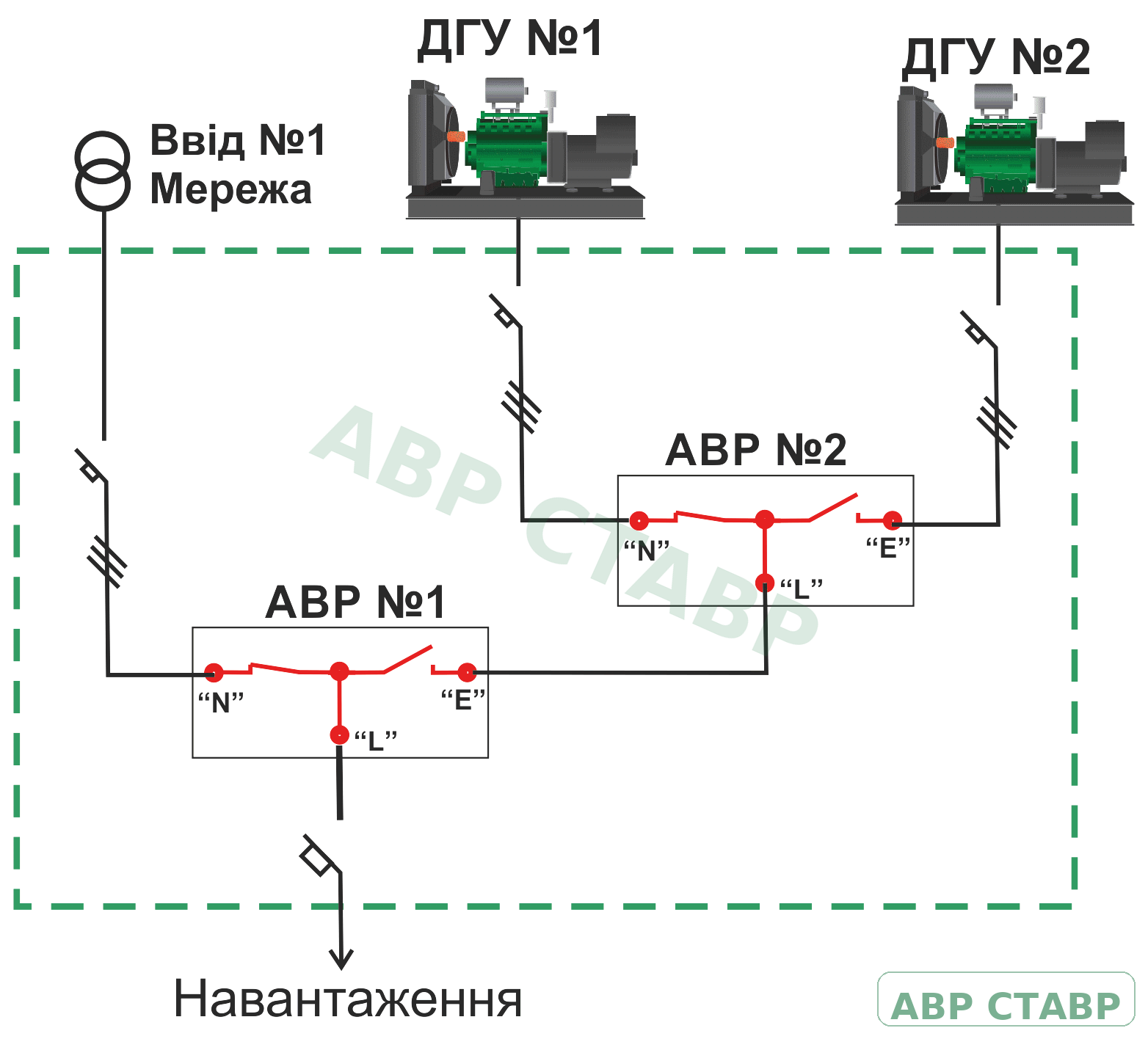

Мережа + ДГУ №1 + ДГУ №2. Типова архітектура для об’єктів із черговим або дублюючим резервним генератором.
Архітектура показує загальне включення мережі та двох ДГУ. Пріоритети запуску і перемикання задаються технічним завданням. Схема наведена для пояснення архітектури. Повний склад елементів, підписи апаратів, блокування та алгоритм роботи визначаються проєктом.

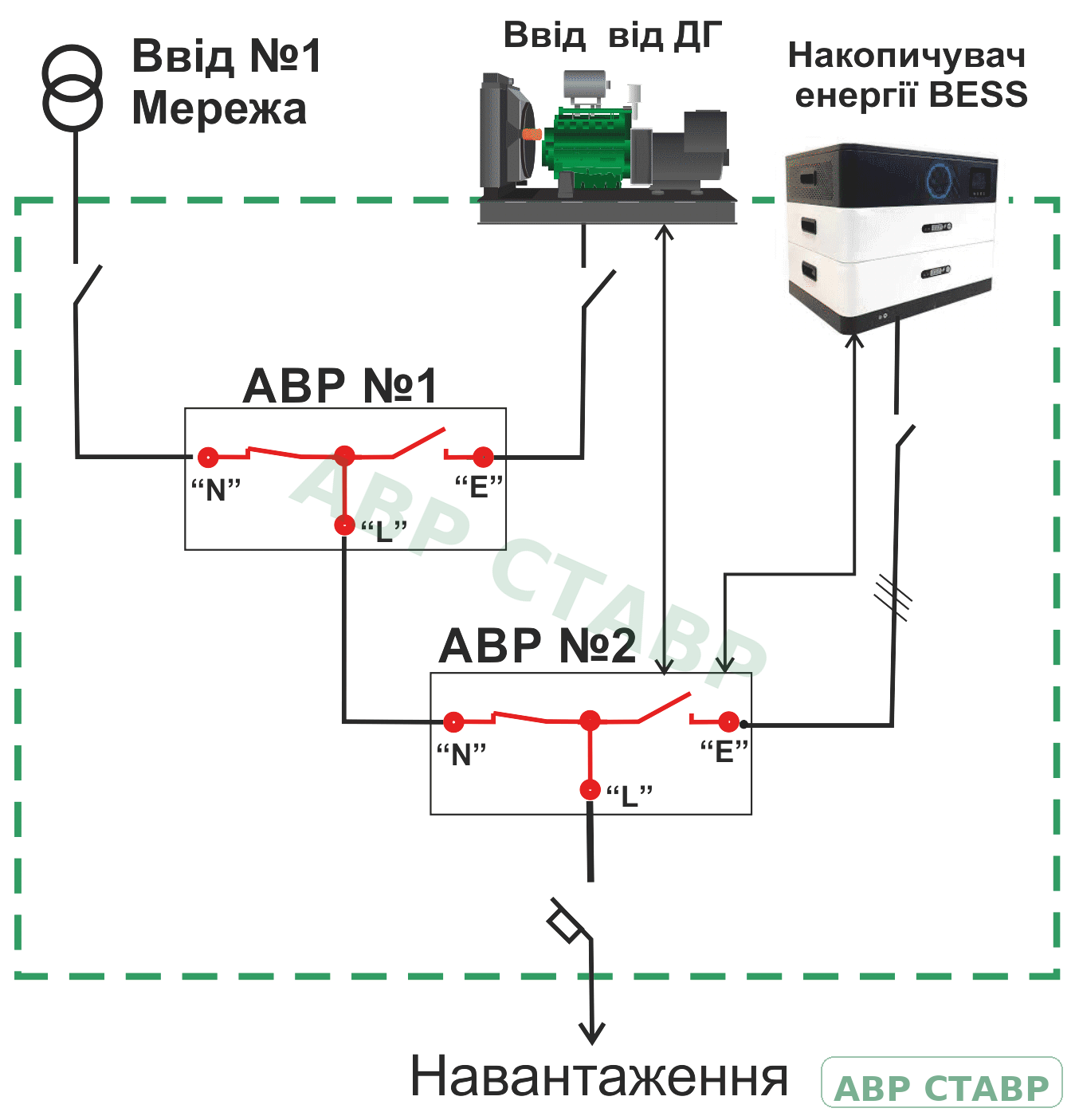

Мережа + ДГУ + BESS. Типова архітектура для об’єктів, де резервне живлення доповнюється накопичувачем енергії або ДБЖ.
Архітектура показує взаємодію мережі, ДГУ та BESS. Режими заряду, резервування і пріоритети роботи визначаються під об’єкт. Схема наведена для пояснення архітектури. Повний склад елементів, підписи апаратів, блокування та алгоритм роботи визначаються проєктом.

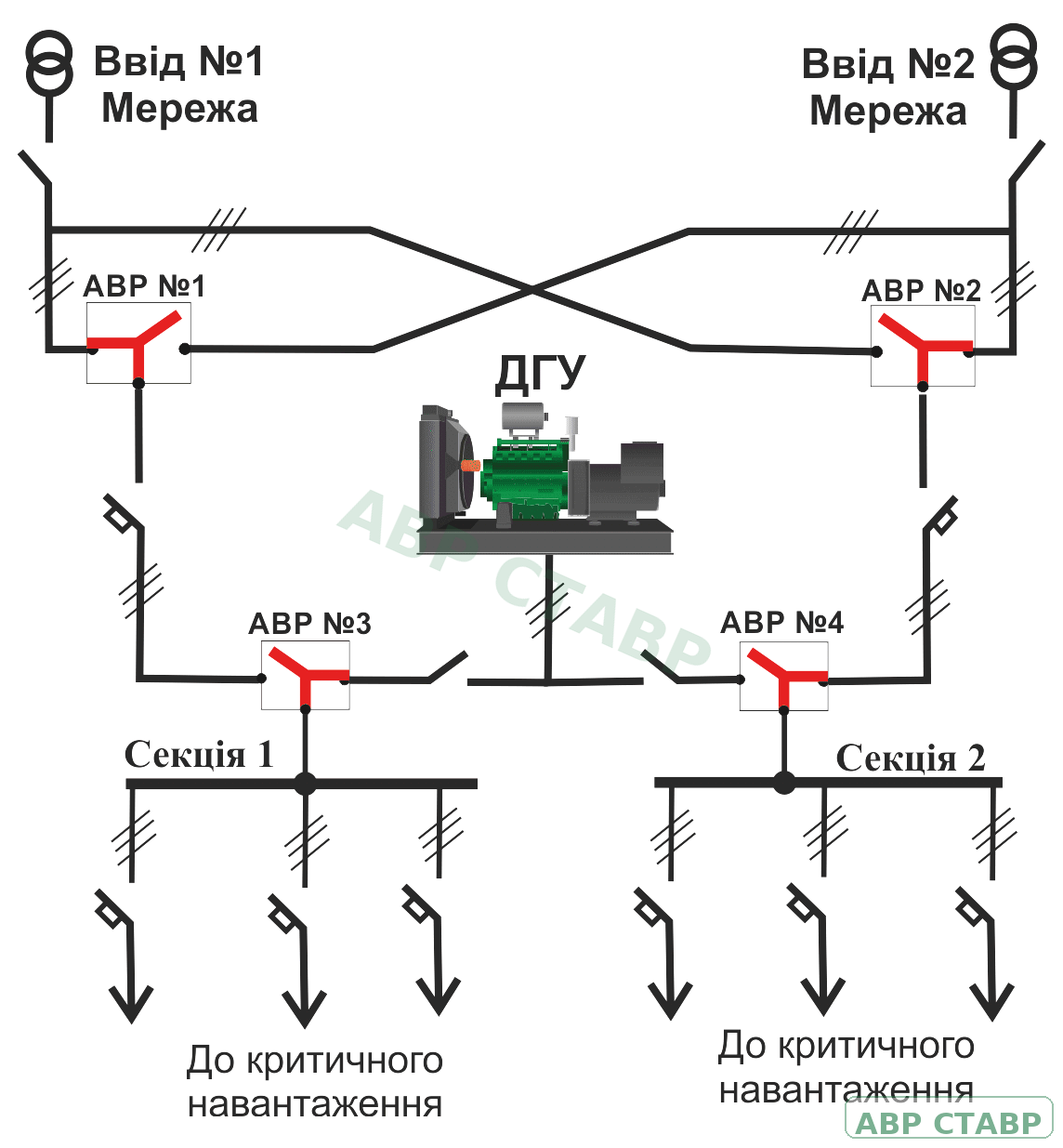

Два мережеві вводи + ДГУ + дві секції. Типова архітектура для об’єктів із секціонуванням навантаження та окремими пріоритетами живлення.
Архітектура показує резервування двох секцій навантаження. Пріоритети, блокування і режими секціонування задаються технічним завданням. Схема наведена для пояснення архітектури. Повний склад елементів, підписи апаратів, блокування та алгоритм роботи визначаються проєктом.
Логіка пріоритетів, блокувань, повернення на основне джерело та ручного керування
визначається технічним завданням, режимами роботи об’єкта і складом навантаження.
Попередні дані для підбору
Для підбору АВР на три вводи бажано вказати: кількість і тип джерел живлення, напругу,
струм навантаження, кількість полюсів, бажаний пріоритет джерел, режим роботи генератора,
вимоги до ручного керування, сигналізації та диспетчеризації.
