01
Швидке синфазне перемикання
Швидке перемикання виконується лише за синфазних умов. Контролер перевіряє різницю напруг, частот і фазових кутів між джерелами та визначає дозволений момент подачі команди на привід.
Автоматика, моніторинг і зв’язок

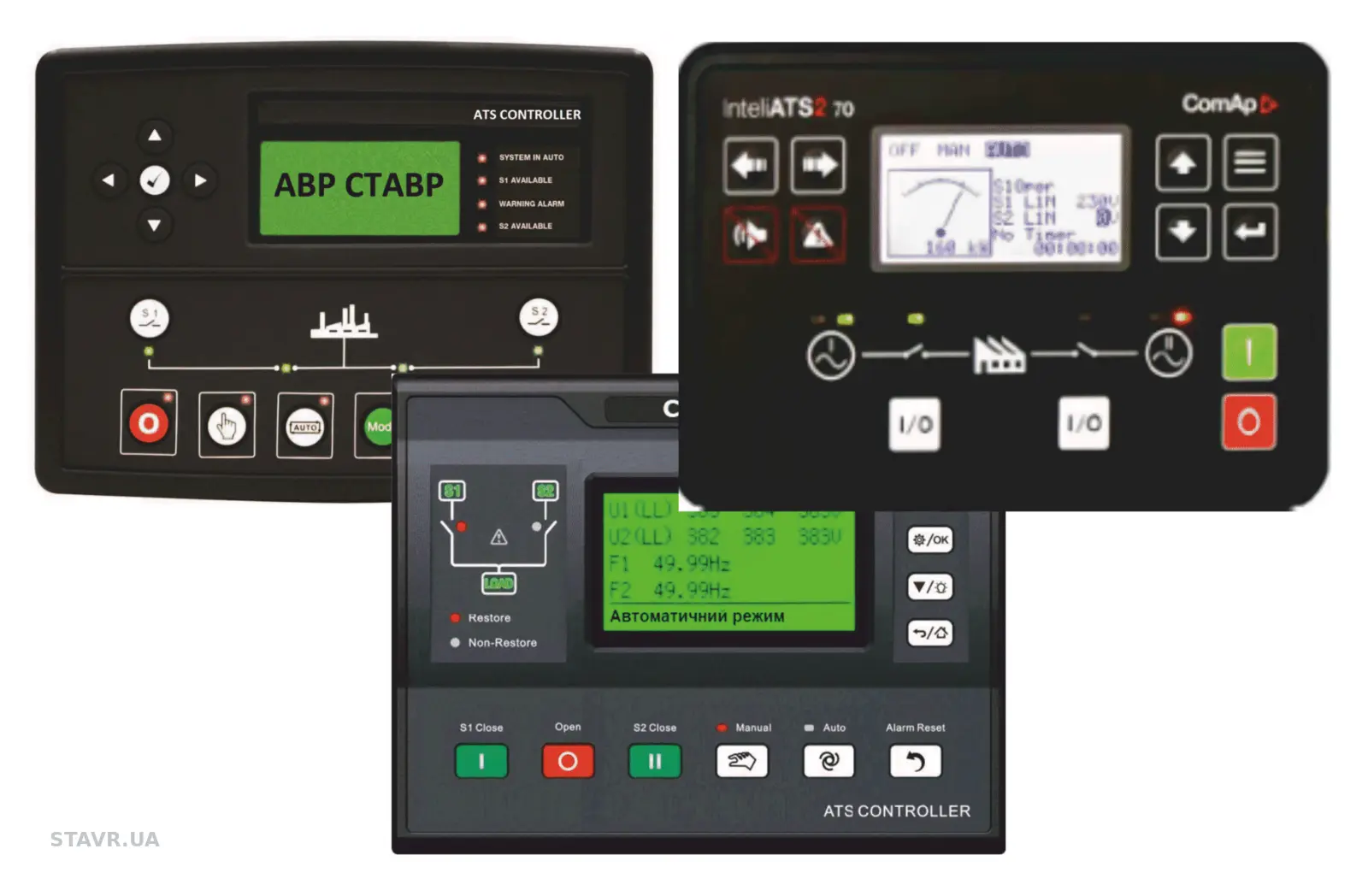

Контролер у складі АВР СТАВР
Контролер аналізує джерела живлення, формує алгоритм перемикання, керує генераторами, реєструє події та передає дані в систему диспетчеризації.
Конкретна модель контролера визначається технічним завданням. Набір функцій залежить від схеми АВР, кількості джерел, типу силового перемикача та вимог до моніторингу.
Українськамова інтерфейсу користувача
50–100 мсповний час для швидкодіючих виконань
200 подійжурнал для експлуатації та аналізу
USB · RS-485 · Ethernetлокальне налаштування, Modbus RTU та TCP/IP
Логіка роботи
Перемикання відповідно до стану джерел
Контролер не просто подає команду на привід. Він перевіряє умови дозволу, положення силового апарата, пріоритети та блокування.
02
Контроль ротації фаз
Контролер перевіряє правильність чергування фаз основного та резервного джерел і блокує перемикання за помилкової ротації.
03
Контроль напруги джерел
Окреме налаштування верхнього та нижнього порогів напруги для основного і резервного джерел. Вихід за встановлені межі враховується в алгоритмі перемикання.
04
Пріоритет вводу
Автоматичне перемикання з вибором пріоритетного джерела та налаштовуваним поверненням після його відновлення.
05
Без пріоритету вводів
Рівноправна робота вводів без автоматичного повернення після відновлення попереднього джерела.
06
Захист навантаження
Контролер не допускає живлення навантаження від джерела з параметрами поза встановленими межами та виконує перемикання або відключення за заданим алгоритмом.
07
Захист автономного джерела
Контроль перевантаження з можливістю відключення непріоритетних ліній або всього навантаження відповідно до заданого алгоритму та комплектації АВР.
08
Ручний режим
Примусовий вибір вводу або переведення силового перемикача в розімкнене середнє положення.
09
Захист налаштувань
Пароль захищає робочі параметри від несанкціонованої або помилкової зміни.
10
Часові затримки перемикання
Налаштування затримок реакції на аварію джерела, перемикання на резервний ввід і повернення після відновлення основного живлення. Затримки запобігають перемиканню під час короткочасних провалів напруги.
Електричні параметри
Вимірювання джерел і навантаження
Параметри відображаються пофазно та використовуються як для логіки АВР, так і для експлуатаційного контролю.
Джерела живлення
Два трифазні вводи: напруга, частота та фазовий стан кожного джерела.
Порівняння джерел: різниця напруг ΔU, частот Δf і фазових кутів Δφ.
Контроль фаз: втрата фази та обернена послідовність фаз.
Час роботи: тривалість живлення від кожного вводу та безперервної роботи системи.
Якість електроенергії
THD U / THD I
Вимірювання коефіцієнтів гармонічних спотворень напруги THD U та струму THD I, а також відображення окремих гармонік від 3-го до 21-го порядку — у відповідній комплектації контролера.
U
Напруга навантаження
Пофазний контроль напруги на виході комплектного АВР.
I
Струм навантаження
Пофазне вимірювання через трансформатори струму.
P
Потужність
Активна P, реактивна Q, повна S потужність і коефіцієнт потужності cos φ.
Експлуатаційні дані
Журнал подій та діагностика
Після аварії важливо не гадати, а бачити послідовність станів і параметри, які передували перемиканню.
Журнал на 200 подій
Годинник реального часу фіксує дату, час, зміну режиму, аварійні стани та команди перемикання.
- причина переходу на резерв;
- відновлення основного джерела;
- аварійні та службові повідомлення;
- дії оператора в ручному режимі.
Функція «чорної скриньки»
Контролер може зберігати п’ять наборів даних про події перемикання для детального аналізу.
- параметри за 50 секунд до події;
- параметри протягом 10 секунд після події;
- аналіз стану джерел і навантаження;
- пошук причин нестандартного перемикання.
Резервні джерела
Керування генераторами
Алгоритм запуску узгоджується зі схемою АВР, готовністю ДГУ, затримками та умовами повернення навантаження.
1–2
Один або два генератори
Керування запуском і зупинкою одного або двох генераторів відповідно до прийнятої схеми. Для двох генераторів можуть бути реалізовані режим ротації або схема «основний / резервний».
⏱
Запуск за розкладом
Добовий, тижневий або місячний тестовий запуск генератора.
kW
Тестування
Плановий запуск генератора із навантаженням або без нього, якщо це передбачено проєктом.
Налаштування та інтеграція
Локальний і дистанційний зв’язок
Інтерфейси дають доступ до параметрів, вимірювань і журналу подій без втручання в силову частину АВР.
USB
Локальне налаштування
Налагодження на об’єкті, зміна параметрів і оновлення програмного забезпечення.
485
Ізольований RS-485
Гальванічно ізольований порт для обміну даними за протоколом Modbus RTU.
LAN
Ethernet 10/100 Мбіт/с
Дистанційний обмін даними за протоколом Modbus TCP/IP та інтеграція в систему диспетчеризації.
I/O
Програмовані виходи
Вихідні контакти можуть працювати в імпульсному або безперервному режимі.
50–100 мсПовний час швидкого перемикання для відповідних виконань
Технічне уточнення
Час залежить від силового перемикача
Загальний час включає реакцію контролера та механічне спрацювання силового перемикача. Фактичне значення залежить від номінального струму, конструкції та маси рухомих частин: апарати на великі струми перемикаються довше.
0 мс — не час спрацювання механізму. Так можна описувати лише відсутність перерви живлення під час перемикання без розриву із синхронізованими джерелами та короткочасним перекриттям контактів.
Потрібна конкретна логіка АВР?
Для підбору контролера потрібні схема джерел, тип силового перемикача, номінальний струм, алгоритм роботи ДГУ, перелік сигналів та вимоги до диспетчеризації.
