АВР — для безпечного резервного живлення

АВР для генератора

Рішення для автоматичного перемикання живлення між основною мережею та генератором. Застосовується там, де зупинка електроживлення створює ризик для обладнання, процесу або безпеки об’єкта. Забезпечує механічний та електричний захист від зустрічного вмикання мережі й генератора на навантаження.

Загальна сторінка АВР →
Опис

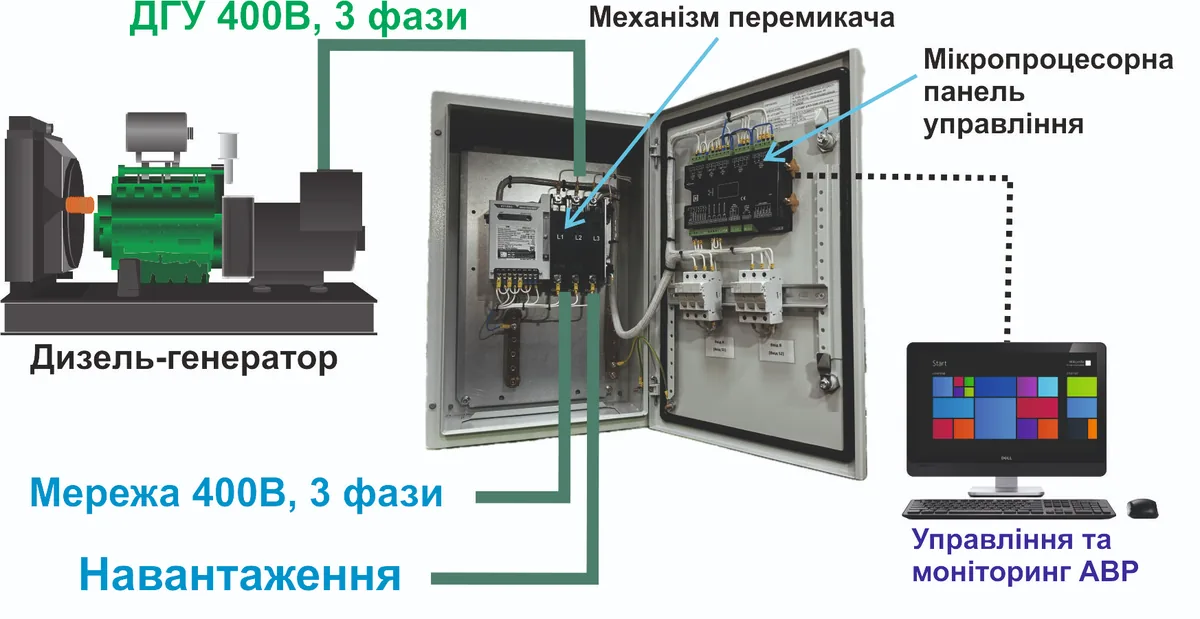

АВР мережа / генератор

АВР для генератора автоматично контролює наявність та якість основної мережі, запускає або приймає готовність генератора та перемикає навантаження за заданою логікою. Рішення застосовується там, де зникнення електроживлення може зупинити обладнання, технологічний процес або критичні інженерні системи.

У виробах СТАВР перемикач, контролер, захист, блокування, індикація та клеми підключення працюють як єдина система. Тому АВР для генератора — це не просто перемикач між мережею і ДГУ, а готовий щит керування резервним живленням.

Конфігурація АВР підбирається з урахуванням струму, напруги, кількості полюсів, типу навантаження, режиму роботи генератора, вимог до ручного керування, блокувань, індикації, диспетчеризації та сервісного доступу.

Швидке перемикання з розривом Для об’єктів, де допустимий короткий технологічний провал живлення.
CTTS — без розриву живлення Спеціальне виконання для короткочасної паралельної роботи синхронізованих джерел.
Автоматика

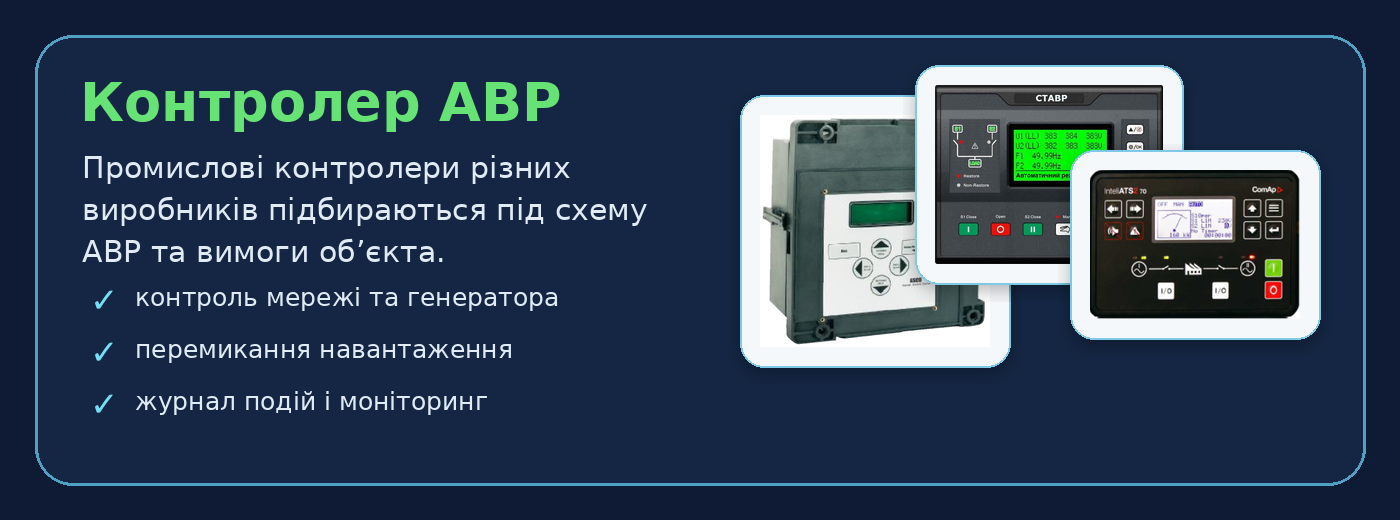

Можливості контролера АВР

Набір функцій і протоколів зв’язку визначається вибраною комплектацією АВР.

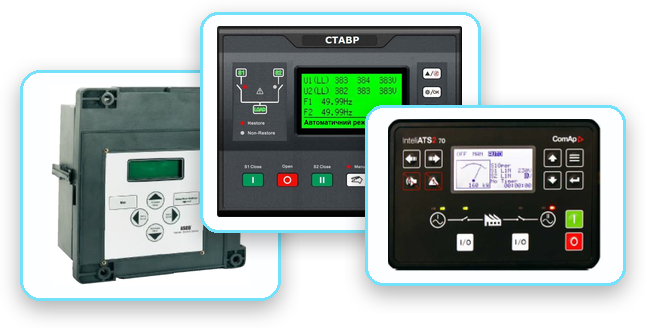

Промислові контролери, що застосовуються у складі АВР СТАВР
  • контроль напруги, частоти та чергування фаз;
  • автоматичний запуск і зупинення генератора;
  • контроль готовності ДГУ до прийняття навантаження;
  • затримки, блокування та контроль положення апаратів;
  • реєстрація аварій і подій;
  • дистанційний моніторинг — залежно від комплектації.
Докладніше про контролери АВР →
2-позиційний АВР Мережа або генератор. Класичне рішення для більшості об’єктів.
3-позиційний АВР Мережа / нейтраль / генератор. Дає контрольоване відключення навантаження.
Що потрібно для підбору Струм, напруга, кількість полюсів, тип навантаження, режим ДГУ та вимоги до моніторингу.
Особливості

Особливості АВР для генератора

Захист навантаження АВР не підключає навантаження до джерела, яке не відповідає заданим параметрам готовності. У трипозиційному виконанні навантаження може бути відключене від обох джерел при аварійних або нестандартних режимах.
Надійна контактна група Сегментовані силові контакти з низьким електричним опором зменшують нагрів і втрати в місці комутації. Це підвищує стабільність роботи АВР при тривалому навантаженні.
Захист силових контактів Дугогасні контакти приймають на себе дію електричної дуги під час комутації. Основна контактна пара працює в більш щадному режимі, що збільшує ресурс перемикача.
Гасіння електричної дуги Дугогасна система сприяє швидкому придушенню дуги під час перемикання навантаження. Це зменшує знос контактної системи та підвищує надійність комутації.
Самоочищення контактів Рух контактної групи формує притираючий ефект у момент замикання. Це допомагає підтримувати якість електричного контакту в реальних умовах експлуатації.
Стійкість до аварійних режимів Перемикач підбирається з урахуванням короткочасних перевантажень, провалів напруги та кидків струму в мережі. Для замовника це означає більший запас надійності в складних режимах.
Синфазне перемикання Для моторного навантаження можливе перемикання в момент допустимого фазового збігу джерел. Це зменшує електричний та механічний удар для вентиляторів, насосів і компресорів.
Ручна комутація АВР може мати ручне перемикання за допомогою важеля для сервісу, перевірок або роботи за погодженою процедурою. Це важливо для об’єктів, де потрібен контрольований ручний режим.
Імпульсний соленоїдний механізм Комутаційний механізм працює коротким імпульсом і не потребує постійного живлення котушки в статичному положенні. Це зменшує нагрів керуючого механізму та втрати енергії.
Модульна конструкція Компонування забезпечує зручний монтаж, сервісний доступ та інспекцію контактної системи. Обслуговування виконується швидше і з меншим ризиком помилок.
Мікропроцесорне керування Контролер забезпечує логіку запуску та зупинки генератора, затримки перемикання, індикацію станів і журнал подій. Це спрощує експлуатацію та аналіз аварійних ситуацій.
Диспетчеризація та моніторинг АВР може передавати сигнали стану, аварій та параметрів у локальну мережу або систему моніторингу об’єкта. Черговий персонал швидше бачить стан живлення і причину події.
Технічні параметри

Базові параметри для попереднього підбору

Клас АВРAC-33B
Відповідність стандартуДСТУ EN 60947-6-1:2018 та UL 1008
Тип схемиМережа / генератор; генератор / генератор
Режим перемиканняШвидкісне перемикання / перемикання без розриву живлення
Перемикання без розриву живленняЗа наявності двох джерел АВР перемикає навантаження в момент допустимого фазового збігу.
Напруга230 / 400 В; інші варіанти — за технічним завданням
Кількість полюсів2P / 3P / 4P залежно від схеми підключення
Тип металевої шафиМеталева шафа IP65; інші ступені захисту — за технічним завданням
СтрумПідбирається за навантаженням та умовами експлуатації: від 30 до 5000 А
Режим роботиАвтоматичний, ручний, сервісний / байпас — за потреби. Є можливість ручного перемикання за допомогою важеля.
Опції
  • Контроль якості параметрів мережі
  • Журнал подій
  • Сигналізація
  • Дистанційний моніторинг
  • Додаткові комутаційні та захисні прилади — за необхідності
  • Швидкодіючий модуль захисту від імпульсних перенапруг (ПЗІП) з лічильником імпульсів
Синфазне перемиканняДля моторного навантаження: вентилятори, компресори тощо
Інженерна база

Статті по АВР для генератора

Короткі технічні матеріали для попереднього вибору АВР: тип схеми, категорія застосування, стандарт і типові помилки при підборі перемикального обладнання.

Відкрити базову статтю →
