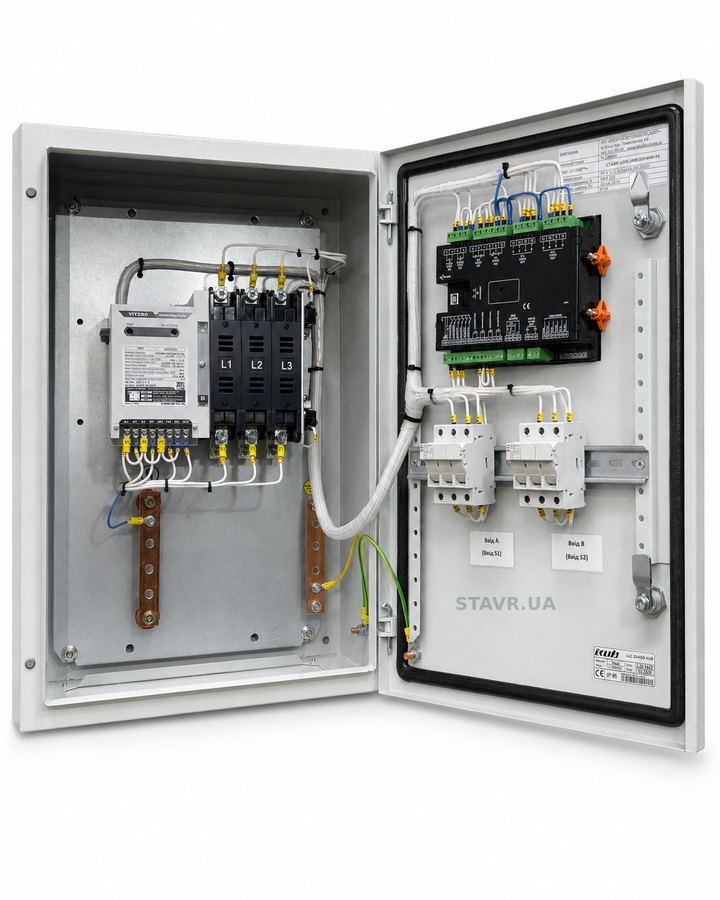

200 ААВР на два вводи 200 А
Класична схема мережа–мережа або мережа–ДГУ з механічним блокуванням, ручним керуванням і середнім положенням.
Сторінка АВР
Промислові АВР і ВРП для відповідальних об’єктів.
Перемикальні механізми, комплектні ВРП з АВР, рішення для двох і трьох джерел живлення, АВР без розриву живлення, контролери, моніторинг та технічні характеристики серії WN.

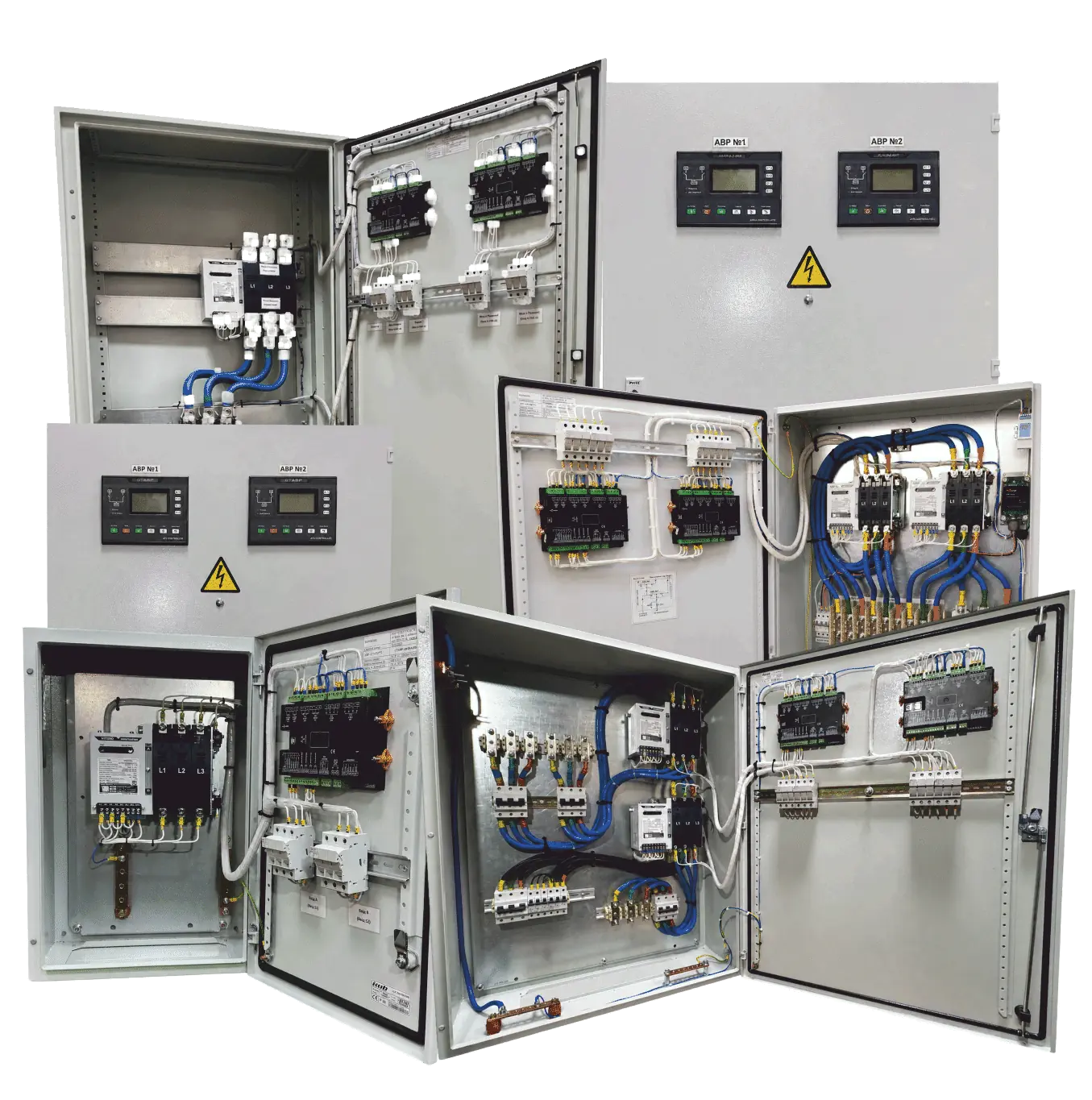

Серія WN використовується як силова основа для АВР на два і три вводи, комплектних ВРП, систем з ДГУ та АВР без розриву живлення для відповідальних споживачів.
200 АКласична схема мережа–мережа або мережа–ДГУ з механічним блокуванням, ручним керуванням і середнім положенням.
Сторінка АВР

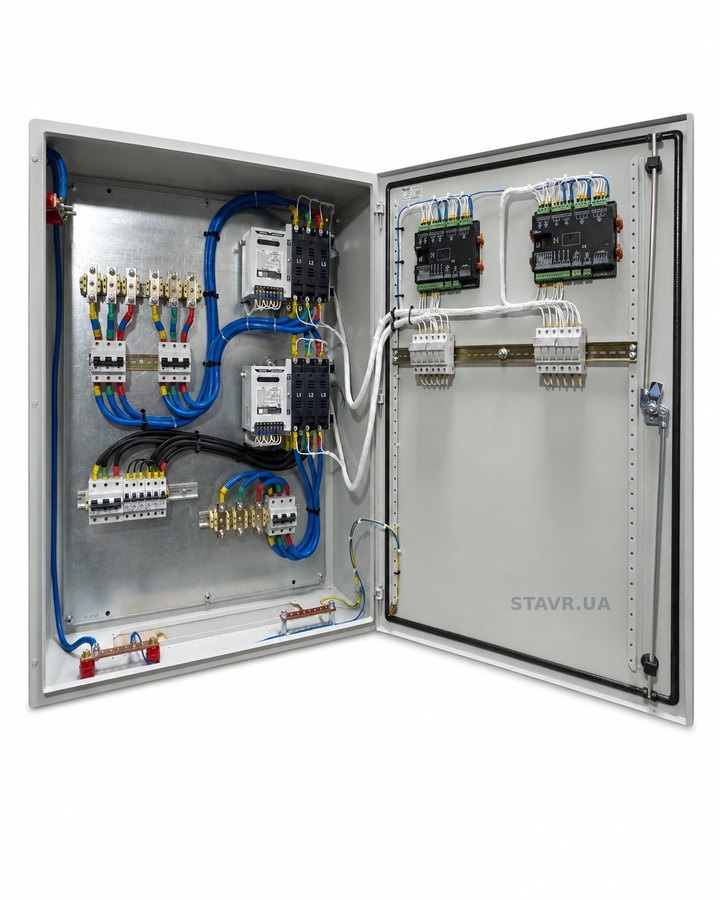

200 АМережа–мережа–ДГУ або мережа–ДГУ1–ДГУ2 з координацією двох перемикачів і керуванням генераторами.
Схеми трьох вводів

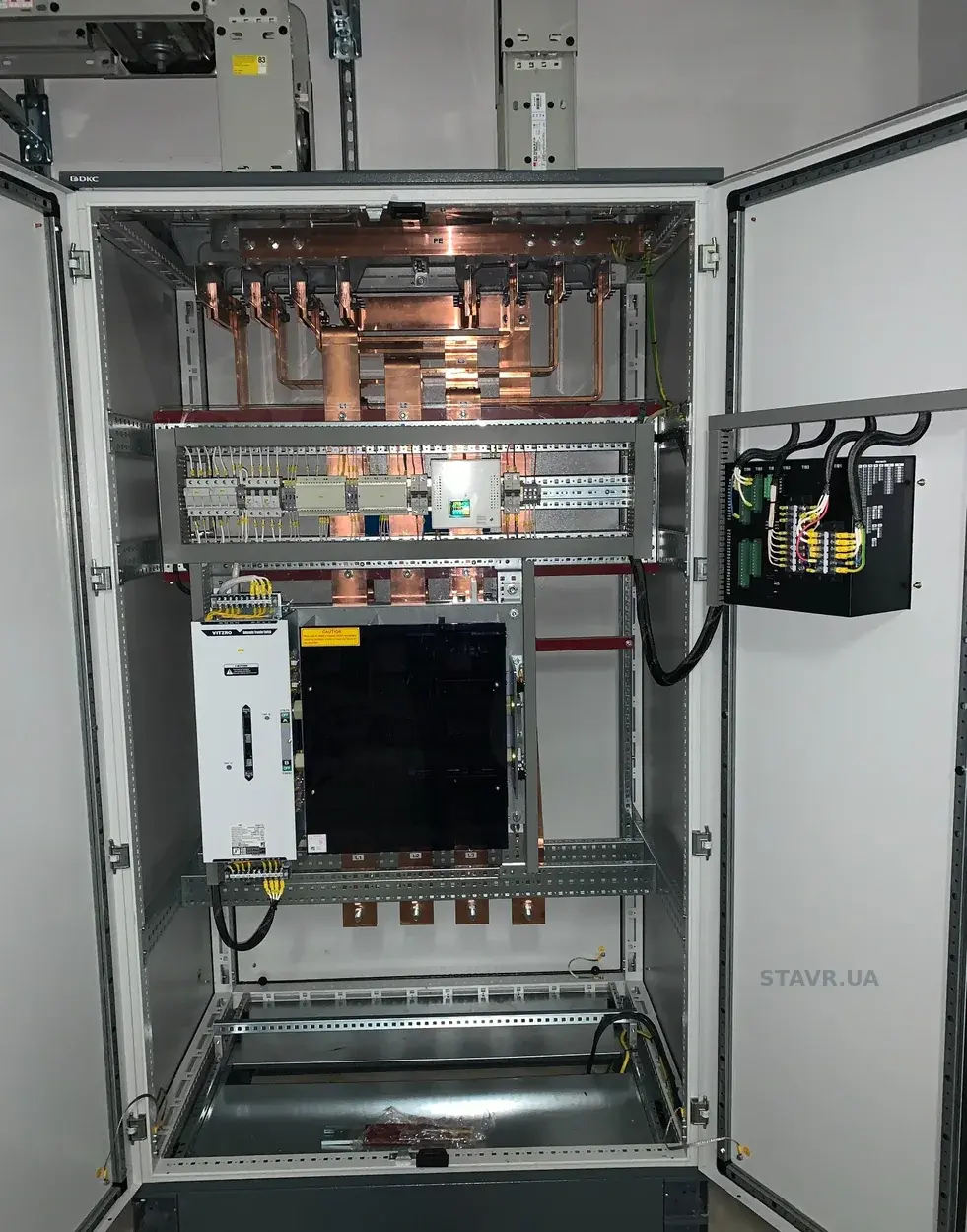

2500 АКороткочасне перекриття двох діючих і синхронізованих джерел за принципом «замикання перед розмиканням».
Перемикання без розриву

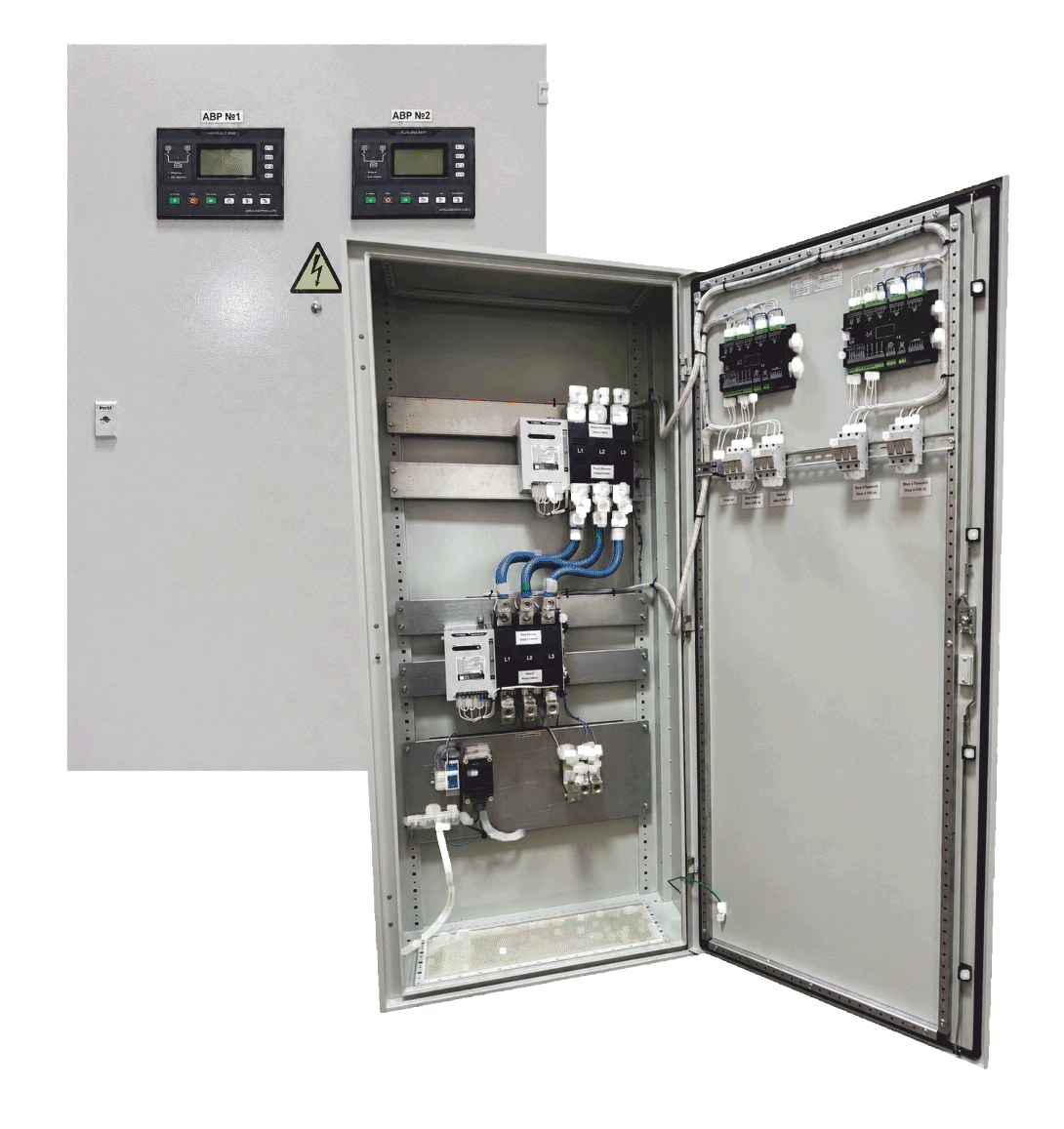

600 АМережа–мережа–ДГУ або мережа–ДГУ1–ДГУ2 з координацією двох перемикачів і керуванням генераторами.
Схеми трьох вводівСхема має показувати не лише джерела й навантаження, а й послідовність положень силових контактів та умови, за яких дозволене перемикання.

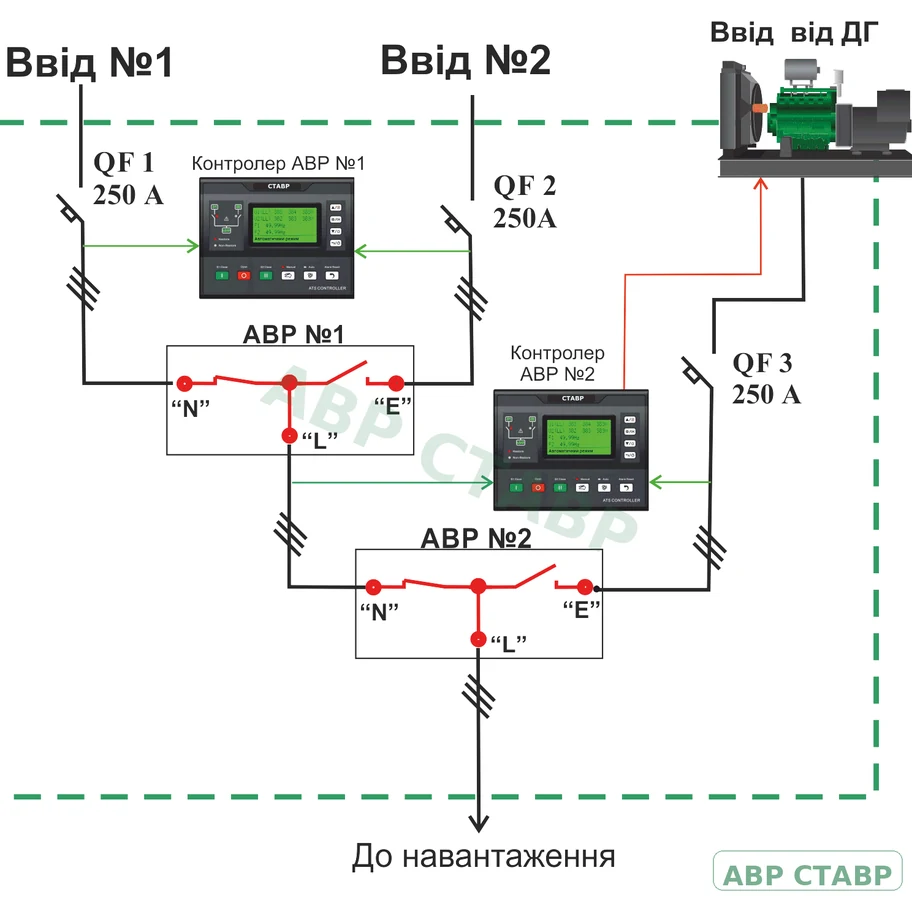

Типова архітектура «мережа — мережа — ДГУ»: два взаємопов’язані АВР, контроль положень і команда старт/стоп генератора.

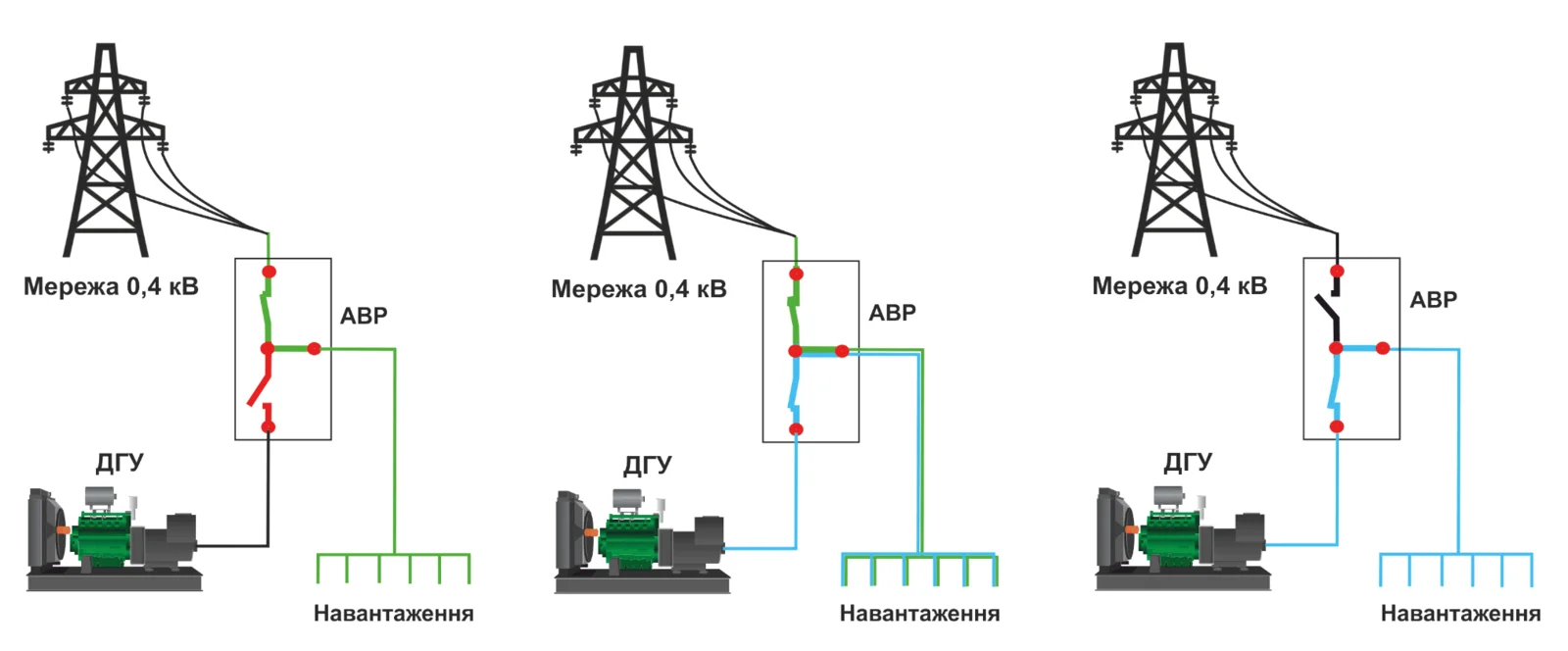

Перехід з мережі на ДГУ без розриву живлення: генератор заздалегідь запущений, обидва джерела мають допустимі параметри. Контролер не синхронізує джерела, а очікує момент, коли різниця фазових кутів, частот і напруг увійде у встановлені межі. Після цього виконується короткочасне перекриття контактів, і навантаження залишається під напругою.
Швидке спрацювання. Мінімум рухомих деталей. Висока повторюваність перемикання.
Імпульсний електромагнітний привід забезпечує швидке й однозначне перемикання між джерелами живлення без тривалого моторного доведення контактів. Механічна система блокування виключає одночасне з’єднання основного та резервного джерел у звичайному режимі АВР.

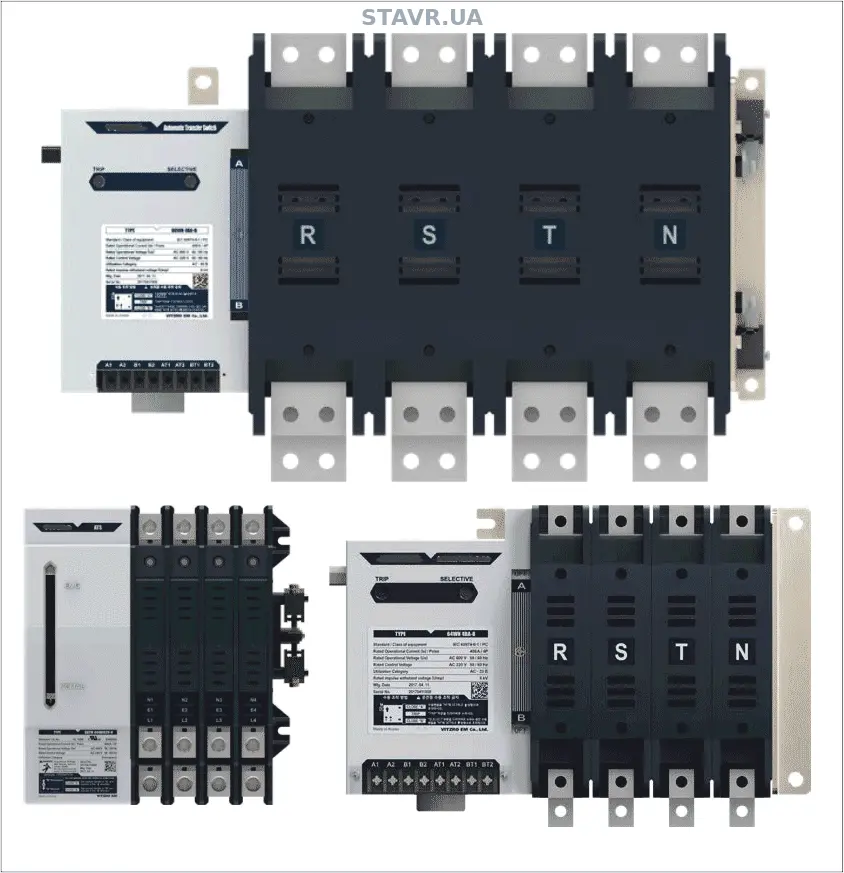

Зовнішній вигляд перемикачів серії WN із соленоїдним приводом у різних типорозмірах. Конкретне виконання визначається номінальним струмом і кількістю полюсів.
Таблиця показує типові каталожні виконання 100–600 А. Для конкретного проєкту параметри шафи, захисту, шин і стійкості до КЗ підтверджуються окремо.
Номінальна напруга до AC 600 В · 2, 3 або 4 полюси
| Параметр | 100 A | 200 A | 400 A | 600 A |
|---|---|---|---|---|
| Номінальна напруга Ue | AC 600 В | AC 600 В | AC 600 В | AC 600 В |
| Напруга ізоляції Ui | AC 800 В | AC 800 В | AC 800 В | AC 800 В |
| Імпульсна напруга Uimp | 8 кВ | 8 кВ | 8 кВ | 8 кВ |
| Короткочасний струм Icw, 1 с | 5 кА | 10 кА | 12 кА | 15 кА |
| Категорія застосування | AC-33B | AC-33B | AC-33B | AC-33B |
| Електрична витривалість | 5 000 циклів | 5 000 циклів | 5 000 циклів | 5 000 циклів |
| Механічна витривалість | 10 000 циклів | 10 000 циклів | 10 000 циклів | 10 000 циклів |
| Час перемикання | ≤55 мс | ≤55 мс | ≤55 мс | ≤80 мс |
| Типова шафа, В×Ш×Г | 600×400×250 | 600×400×250 | 800×600×250 | 1200×800×300 |

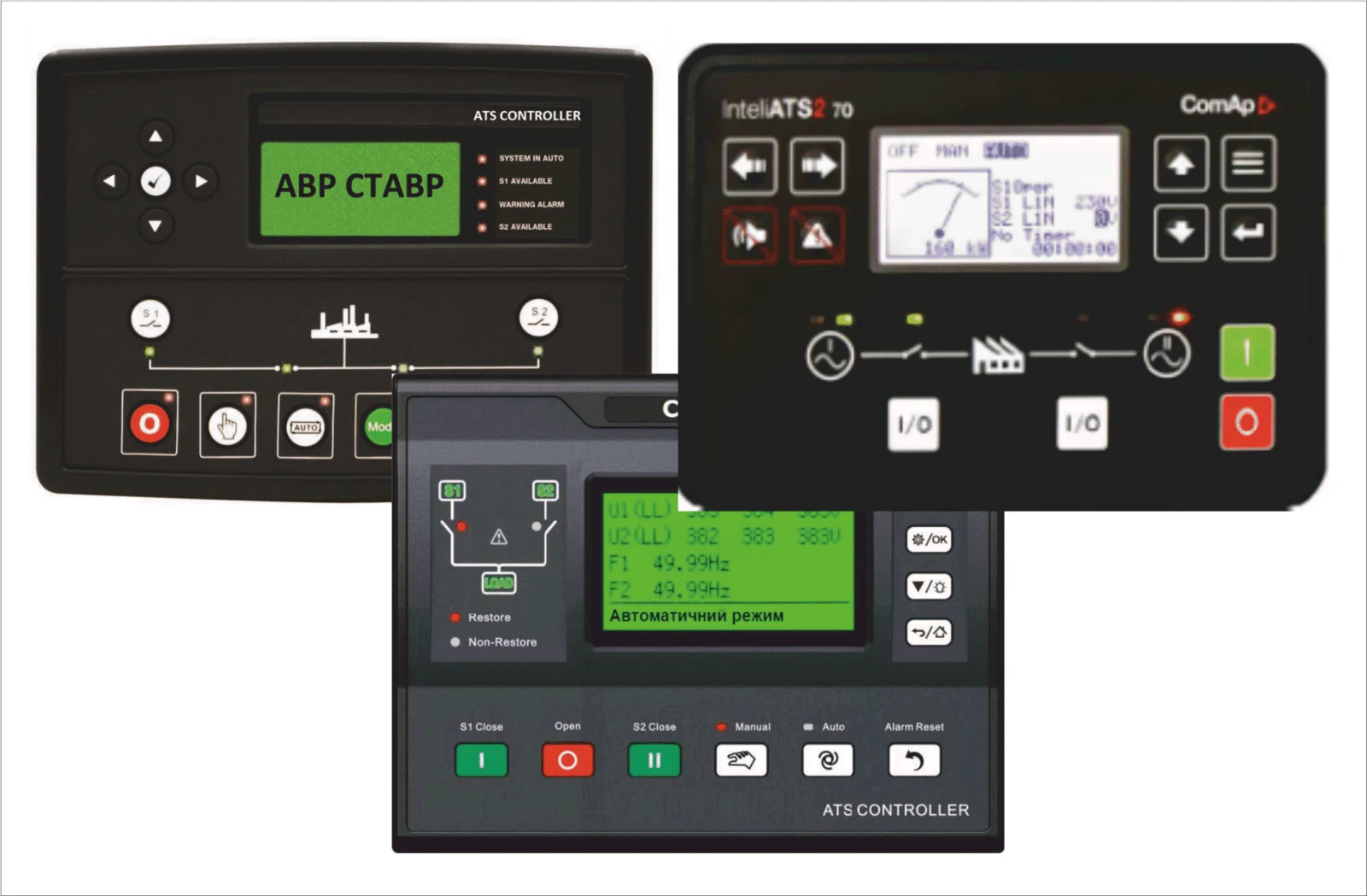

Приклади контролерів різного функціонального рівня, що застосовуються у складі АВР СТАВР. Конкретна модель визначається схемою, алгоритмом роботи та вимогами до диспетчеризації.
Вибір контролера визначається не зовнішнім виглядом панелі, а кількістю джерел, необхідністю керування ДГУ, логікою перемикання, вимірюваннями та інтеграцією в систему диспетчеризації.
Від простого комплектного АВР до ВРП з обліком, ПЗІП, байпасом, комутацією нейтралі та віддаленим моніторингом.
Остаточна конфігурація АВР визначається розрахунковим струмом, струмами короткого замикання, характером навантаження, кількістю джерел, схемою нейтралі та вимогами до безперервності. Дивіться також матеріали про ДСТУ EN 60947-6-1, AC-33B і комутацію нейтралі.
Надішліть однолінійну схему або базові параметри: струм, напруга, джерела, кількість вводів і полюсів, вимоги до байпасу, ПЗІП та диспетчеризації.
