In-Phase Monitor — Feature 27
Функція доступна для відповідних виконань 7ATS/7ATB із Feature 27 (In-Phase Monitor) і затримує команду до допустимого взаємного фазового положення джерел.
Автоматика, моніторинг і зв’язок

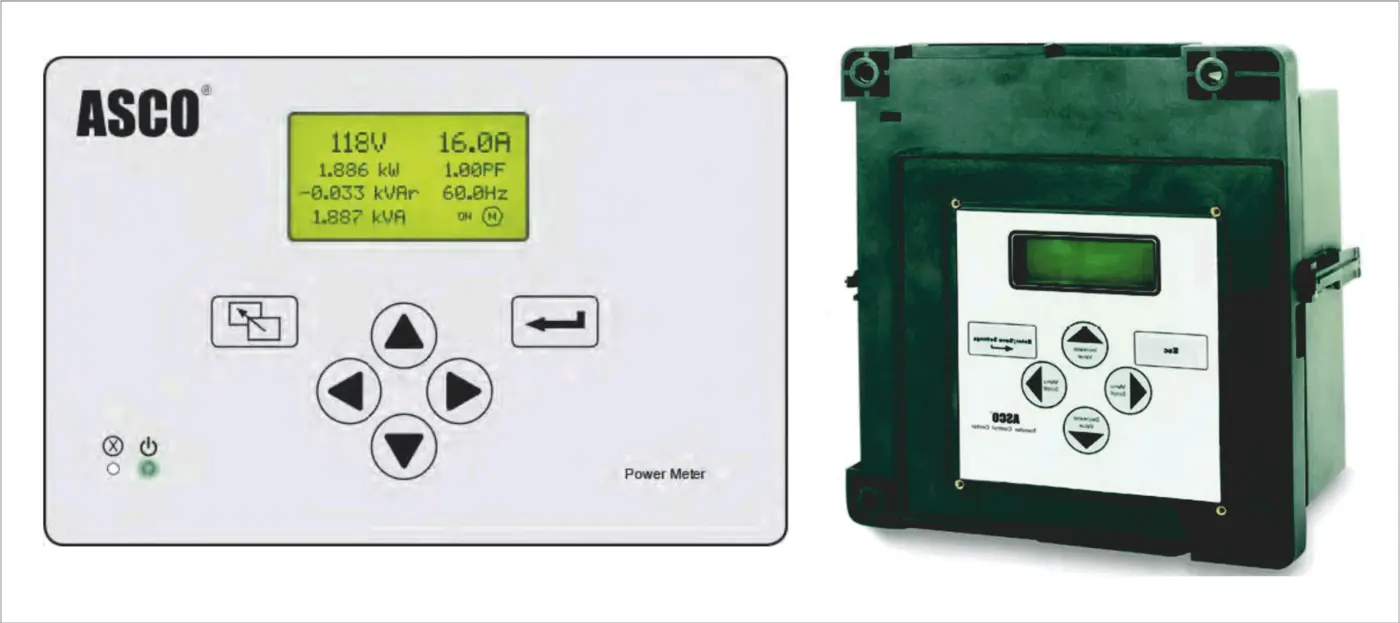

Контролер ASCO Group 5 у складі АВР СТАВР серії 7000
У складі АВР СТАВР серії 7000 контролер ASCO Group 5 аналізує стан джерел живлення та керує силовим перемикачем. Опційний Power Meter додає вимірювання електричних величин мережі.
Контролер Group 5, опційний Power Meter і опційний модуль 72EE2 / ASCO 5170 QEM утворюють систему керування та моніторингу. Конкретний склад функцій визначається виконанням АВР і технічним завданням.
Докладніше про АВР і ВРП СТАВР серії 7000 на базі ASCO.
Багатомовнийінтерфейс користувача контролера
За виконаннямЧас перемикання підтверджується для конкретного виконання перемикача
99 подій — журнал контролера Group 5для експлуатації та аналізу
Опційний модуль 72EE2 / ASCO 5170 QEMEthernet, RS-485, Modbus TCP/IP або RTU та SNMP — залежно від конфігурації
Логіка роботи
Перемикання відповідно до стану джерел
Контролер не просто подає команду на привід. Він перевіряє умови дозволу, положення силового апарата, пріоритети та блокування.
02
Контроль чергування фаз
Для трифазного контролю перевіряється порядок фаз основного та резервного джерел; еталонна послідовність задається в налаштуваннях.
03
Контроль напруги джерел
Окреме налаштування верхнього та нижнього порогів напруги для основного і резервного джерел. Вихід за встановлені межі враховується в алгоритмі перемикання.
04
Пріоритет вводу
Автоматичне перемикання з вибором пріоритетного джерела та налаштовуваним поверненням після його відновлення.
05
Без пріоритету вводів
Рівноправна робота вводів без автоматичного повернення після відновлення попереднього джерела.
06
Контроль допустимості джерел
Контролер оцінює напругу, частоту та фазовий стан джерел і дозволяє перемикання лише за встановлених умов.
07
Захист автономного джерела
Контроль перевантаження з можливістю відключення непріоритетних ліній або всього навантаження відповідно до заданого алгоритму та комплектації АВР.
08
Ручний режим
Примусовий вибір вводу або переведення силового перемикача в розімкнене середнє положення.
09
Захист налаштувань
Пароль захищає робочі параметри від несанкціонованої або помилкової зміни.
10
Часові затримки перемикання
Налаштування затримок реакції на аварію джерела, перемикання на резервний ввід і повернення після відновлення основного живлення. Затримки запобігають перемиканню під час короткочасних провалів напруги.
Електричні параметри
Вимірювання джерел і навантаження
Контролер використовує параметри джерел для логіки АВР, а опційний ASCO Power Meter розширює експлуатаційні вимірювання мережі та навантаження.
Джерела живлення
Два трифазні вводи: напруга, частота та фазовий стан кожного джерела.
Порівняння джерел: різниця напруг ΔU, частот Δf і фазових кутів Δφ.
Контроль фаз: втрата фази та обернена послідовність фаз.
Час роботи: тривалість живлення від кожного вводу та безперервної роботи системи.
Опційне вимірювання

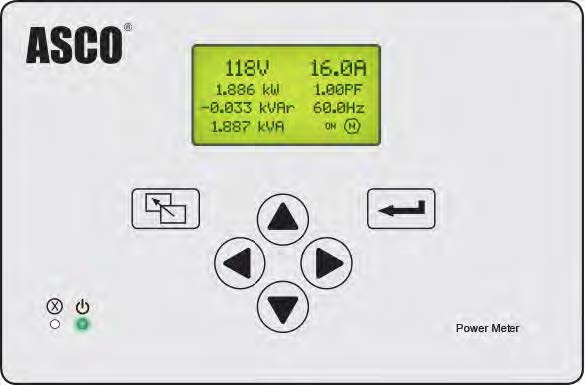

Power Meter
ASCO Power Meter вимірює електричні величини мережі та передає їх на локальний дисплей і через послідовний інтерфейс. Вимірювання THD виконує саме Power Meter, а не контролер АВР.
Вимірювання опційного ASCO Power Meter
U
Напруга
Фазні та лінійні напруги, а також їхні середні значення.
I
Струм
Струм кожної фази, струм нейтрального провідника та середній струм.
P
Потужність
Активна kW, реактивна kVAR і повна kVA потужність — пофазно та сумарно; коефіцієнт потужності PF.
E
Енергія
Облік kWh імпорту, експорту й балансу; kVARh випереджальної, відстаючої та сумарної енергії; сумарні kVAh.
Hz
Частота, THD U та THD I
Частота мережі, коефіцієнт гармонічних спотворень напруги THD U та струму THD I. Ці параметри вимірює опційний Power Meter, а не контролер АВР.
MAX
Максимальний попит
Максимальний попит потужності kW за годину, добу, місяць, рік та інші періоди з прив’язкою до годинника реального часу.
Експлуатаційні дані
Журнал подій та діагностика
Після аварії важливо не гадати, а бачити послідовність станів і параметри, які передували перемиканню.
Журнал контролера Group 5 на 99 подій
Годинник реального часу фіксує дату, час, зміну режиму, аварійні стани та команди перемикання.
- причина переходу на резерв;
- відновлення основного джерела;
- аварійні та службові повідомлення;
- дії оператора в ручному режимі.
Стан та аварійні повідомлення
Контролер показує поточний стан джерел і силового перемикача, активні попередження та причини зміни режиму.
- доступність основного та резервного джерел;
- фактичне положення силового перемикача;
- активні аварійні повідомлення;
- перегляд подій локально та через систему зв’язку.
Резервні джерела
Керування генератором
Алгоритм запуску узгоджується зі схемою АВР, готовністю ДГУ, затримками та умовами повернення навантаження.
ДГУ
Запуск і зупинка ДГУ
Контролер формує команду запуску аварійного генератора та керує послідовністю повернення після відновлення основного джерела.
⏱
Сім програм тестового запуску Group 5
Для кожної програми задаються час запуску, день тижня, тиждень місяця та тривалість роботи.
kW
З навантаженням або без нього
Тестовий запуск може виконуватися з передаванням навантаження на аварійне джерело або без перемикання навантаження.
Налаштування та інтеграція
Локальний і дистанційний зв’язок
Опційний модуль 72EE2 / ASCO 5170 QEM: Ethernet, RS-485, Modbus TCP/IP або RTU та SNMP — залежно від конфігурації. Контролер ASCO Group 5 та опційний Power Meter підключаються до модуля 72EE2 / ASCO 5170 QEM; далі дані передаються до системи диспетчеризації.
Опційний зв’язок: Group 5 + опційний Power Meter → 72EE2 / ASCO 5170 QEM → система диспетчеризації
CTRL
Контролер ASCO
Передає до 72EE2 / ASCO 5170 QEM стани джерел, положення перемикача, команди та аварійні повідомлення.
PM
ASCO Power Meter
Передає до 72EE2 / ASCO 5170 QEM виміряні електричні величини мережі та навантаження.
72E
Опційний інтерфейсний модуль 72EE2 / ASCO 5170 QEM
Об’єднує дані контролера і Power Meter та готує їх для передавання до зовнішньої системи.
NET
Ethernet, RS-485, Modbus TCP/IP / RTU і SNMP
72EE2 / ASCO 5170 QEM передає дані через обраний інтерфейс і протокол залежно від конфігурації.
За конкретним виконаннямЧас перемикання підтверджується для конкретного виконання перемикача
Технічне уточнення
Час залежить від силового перемикача
Час перемикання визначається типом переходу, раморозміром і конфігурацією силового перемикача.
0 мс — не час спрацювання механізму. Так можна описувати лише відсутність перерви живлення під час короткочасного перекриття контактів, коли параметри двох діючих джерел увійшли в задані допустимі межі.
Потрібна конкретна логіка СТАВР серії 7000?
Для підбору контролера потрібні схема джерел, тип силового перемикача, номінальний струм, алгоритм роботи ДГУ, перелік сигналів та вимоги до диспетчеризації.
